DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si à la fois les flexibles droit et gauche avant sont débranchés en même temps, veiller à placer un repère d'identification sur chacun pour indiquer sa position de pose.
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

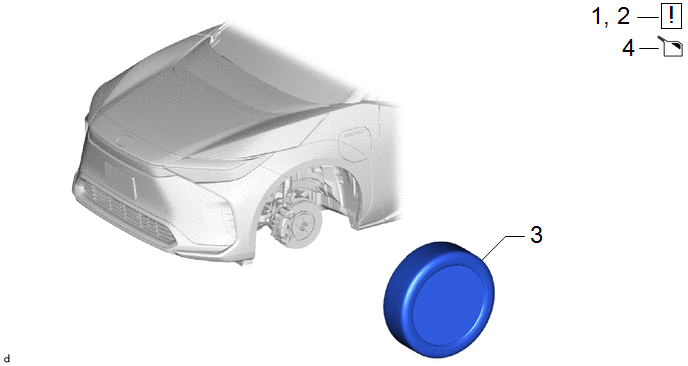

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DESACTIVER LA COMMANDE DE FREINAGE |
- |
|
- | - |
|
3 | ROUE AVANT |
- | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE FREIN |
- | - |
|
- |
|

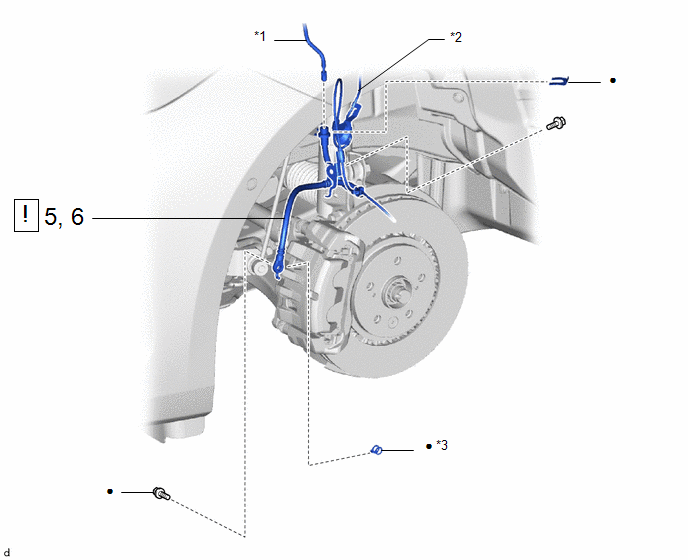

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | DEBRANCHER LE FLEXIBLE AVANT |
47313J |
|
- | - |
|
6 | DEPOSER LE FLEXIBLE AVANT |
47313J |
|
- | - |
|
*1 | CANALISATION DE FREIN |
*2 | CAPTEUR DE VITESSE AVANT |
|
*3 | JOINT D'ETANCHEITE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
|
REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici |
2. DESACTIVER LA COMMANDE DE FREINAGE
|
|
Cliquer ici |
3. DEPOSER LA ROUE AVANT
Cliquer ici
.gif)
4. VIDANGER LE LIQUIDE DE FREIN
|
|
REMARQUE: Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement. |
5. DEBRANCHER LE FLEXIBLE AVANT
|
|
Cliquer ici |

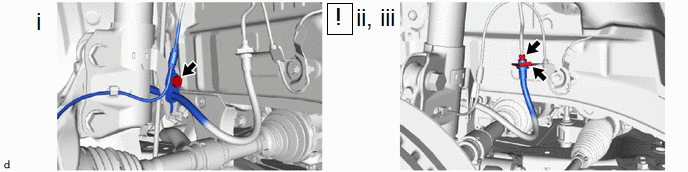

6. DEPOSER LE FLEXIBLE AVANT
(1) Déposer le boulon et détacher le flexible avant de l'ensemble d'amortisseur avant.
(2) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein tout en maintenant le flexible avant à l'aide d'une clé.
REMARQUE:
(3) Déposer l'agrafe et le flexible avant de la caisse du véhicule.
