DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de réglage de soutien lombaire sont indiquées ci-dessous.
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
REMARQUE:
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Fermer complètement et manuellement la porte de coffre. CONSEIL: L'initialisation n'est pas nécessaire si les procédures ci-dessus sont effectuées alors que la porte de coffre est fermée. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|

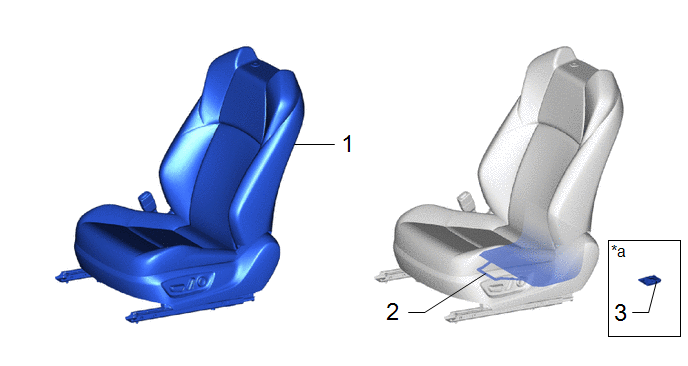

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
3 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
|

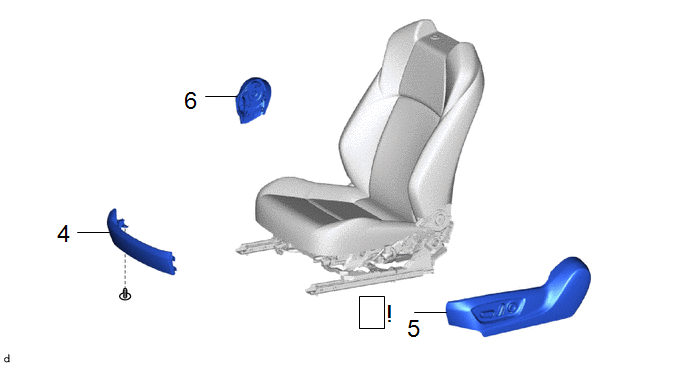

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
5 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D |
|
- | - |
|
6 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

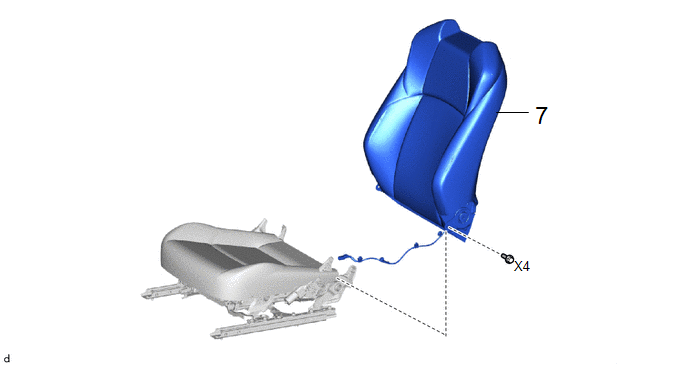

7 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
|

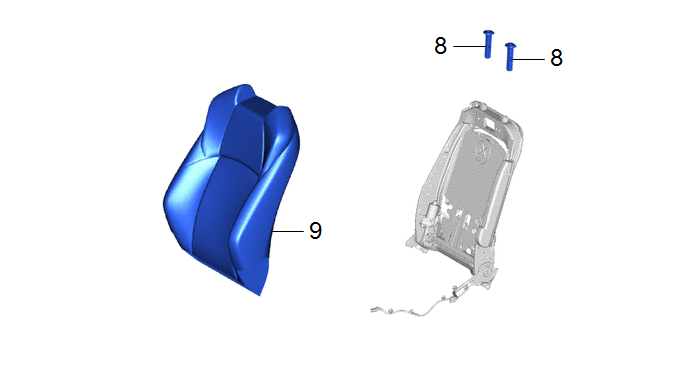

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
8 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
71931 | - |
- | - |
|
9 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|

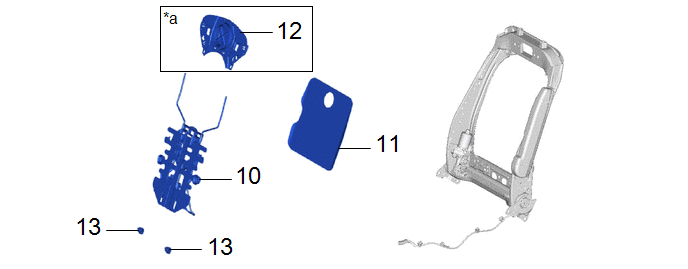

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
10 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE |
72760D | - |
- | - |
|
11 | FEUTRE DE DOSSIER DE SIEGE AVANT |
79977B | - |
- | - |
|
12 | SOUFFLANTE DE CLIMATISATION DE DOSSIER DE SIEGE |
85867A | - |
- | - |
|
13 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
71587 | - |
- | - |
|
*a | Avec système de siège climatisé |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
Cliquer ici
4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
Cliquer ici
5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
|
Cliquer ici |
6. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
Cliquer ici
7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
8. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
9. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici

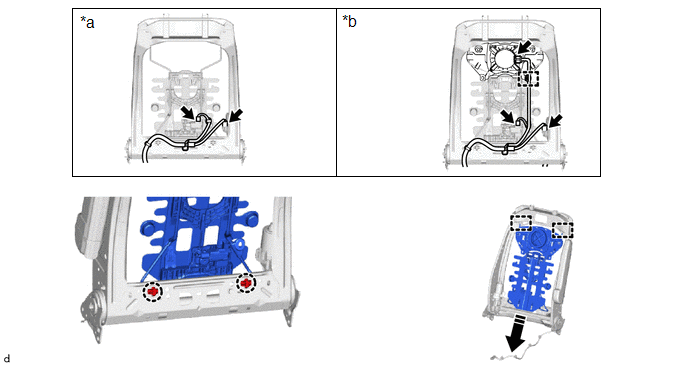

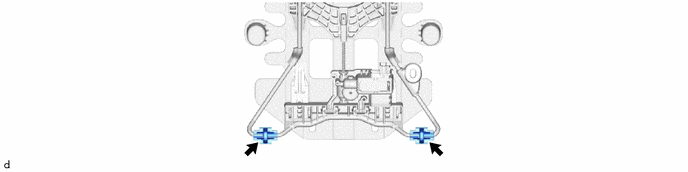

10. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE
|
*a | Sans système de siège climatisé |
*b | Avec système de siège climatisé |
|
Déposer dans ce sens |
- | - |
11. DEPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT

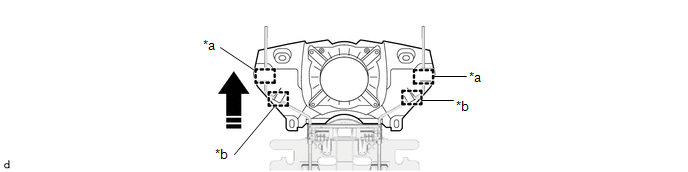

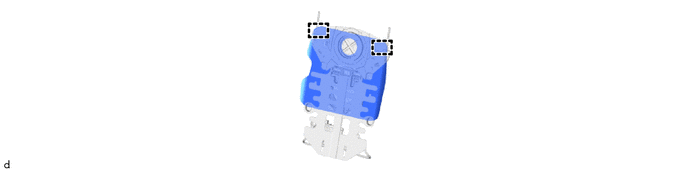

12. DEPOSER LA SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE (avec système de siège climatisé)
|
*a | Guide |
*b | Crochet |
|
Déposer dans ce sens |
- | - |
13. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
