Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Siege / Ensemble De Dispositif De Reglage De Soutien Lombaire / Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DU SOUTIEN LOMBAIRE

(a) Vérifier le fonctionnement de l'ensemble de réglage de soutien lombaire.

(1) Vérifier si le dossier de siège avant se déplace facilement vers l'avant et vers l'arrière lorsque la batterie auxiliaire est branchée aux bornes de connecteur d'ensemble de réglage de soutien lombaire gauche.

OK.:

Branchement de la batterie auxiliaire

Sens de fonctionnement

Borne positive (+) de la batterie auxiliaire → o4-1

Borne négative (-) de la batterie auxiliaire → o4-2

Le dossier de siège se déplace vers l'avant

Borne positive (+) de la batterie auxiliaire → o4-2

Borne négative (-) de la batterie auxiliaire → o4-1

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de soutien lombaire.

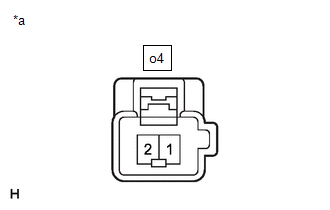

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de dispositif de réglage de soutien lombaire gauche)
