POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
CONSEIL:
Le dispositif de réglage de soutien lombaire est disponible uniquement du côté conducteur.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

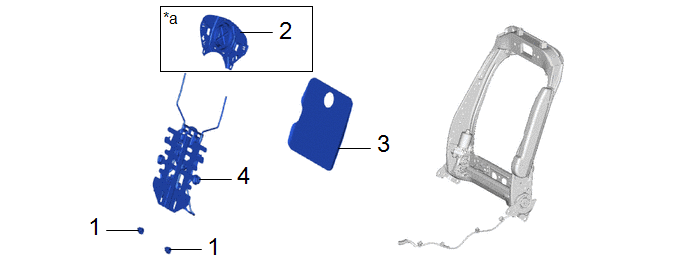

1 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
71587 | - |
- | - |
|
2 | SOUFFLANTE DE CLIMATISATION DE DOSSIER DE SIEGE |
85867A | - |
- | - |
|
3 | FEUTRE DE DOSSIER DE SIEGE AVANT |
79977B | - |
- | - |
|
4 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE |
72760D | - |
- | - |
|
*a | Avec système de siège climatisé |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

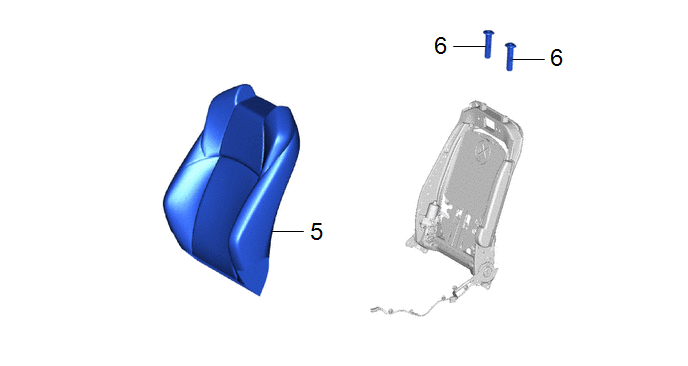

5 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
6 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
71931 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

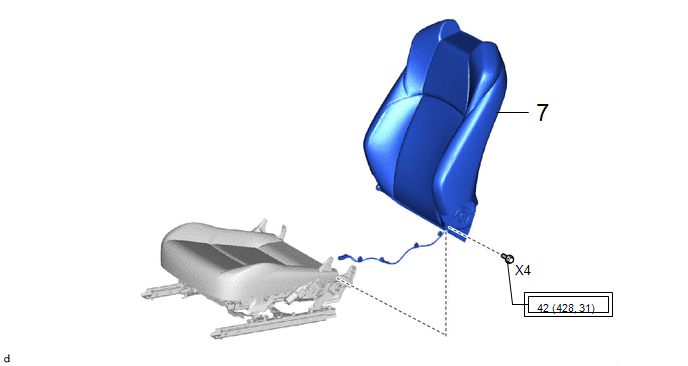

7 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

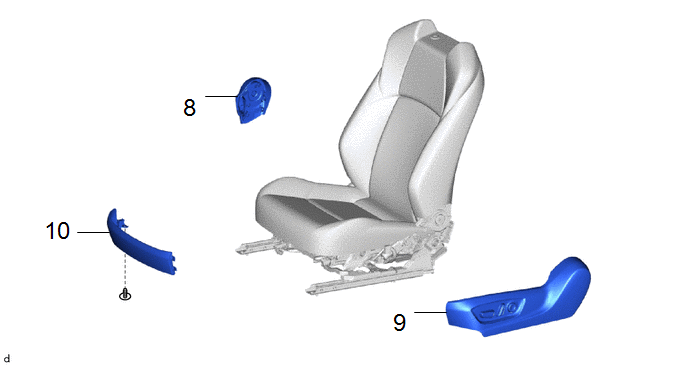

8 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
9 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
10 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

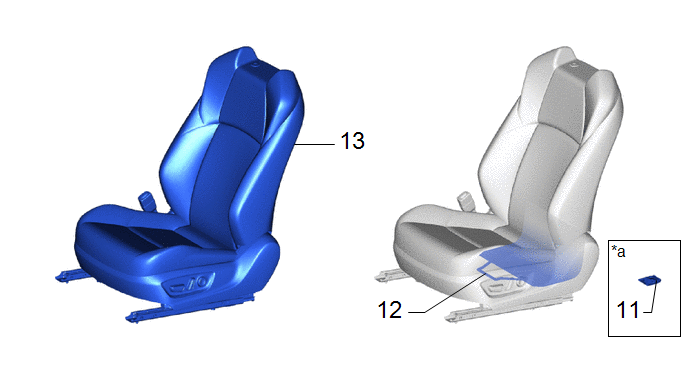

11 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
12 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
13 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
PROCÉDURE
1. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
2. REPOSER LA SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE (avec système de siège climatisé)
3. REPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT
4. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE
5. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
6. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
7. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
8. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
9. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
10. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
11. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
Cliquer ici .gif)
12. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
13. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
