Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces sont déposées et reposées ou remplacées lors de la dépose/repose du câble en spirale sont indiquées ci-dessous.

REMARQUE:

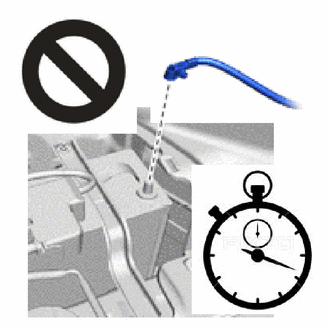

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

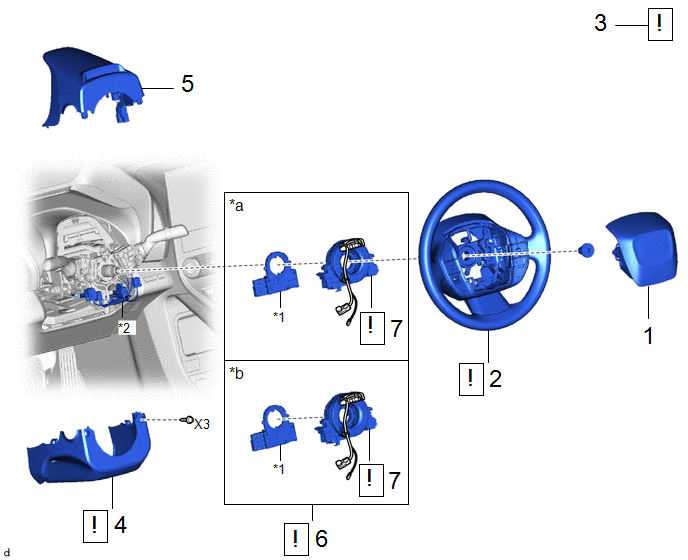

Procédure		N° de référence
1	ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE	45130	-	-	-
2	ENSEMBLE DE VOLANT	45100		-	-
3	ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE	-		-	-
4	CACHE INFERIEUR DE COLONNE DE DIRECTION	45287		-	-
5	CACHE SUPERIEUR DE COLONNE DE DIRECTION	45286B	-	-	-
6	SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR	-		-	-
7	SOUS-ENSEMBLE DE CABLE EN SPIRALE	84306		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE BOUTON DE KLAXON

Cliquer ici

2. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

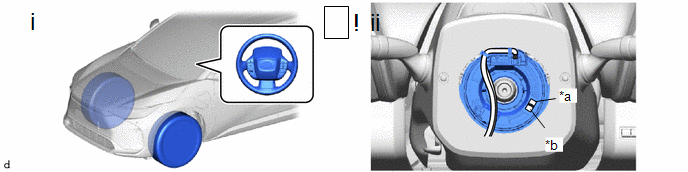

3. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

(1) S'assurer que les roues avant sont dans l'axe du véhicule.

(2) S'assurer que le sous-ensemble de câble en spirale avec capteur est en position centrale.

OK.:

Le connecteur est en haut.

Le rouleau de couleur ou le sommet du câble plat Uturn peut être vérifié avec la fenêtre de contrôle.

REMARQUE:

Si le résultat n'est pas conforme aux spécifications, il se peut que le sous-ensemble de câble en spirale soit rompu. Remplacer le sous-ensemble de câble en spirale par un élément neuf.

4. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION

Cliquer ici

5. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave. REMARQUE: Ne pas déposer/reposer le sous-ensemble de câble en spirale avec capteur lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON. Ne pas faire tourner le sous-ensemble de câble en spirale avec capteur sans l'ensemble de volant posé lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON. Veiller à ce que l'ensemble de volant soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

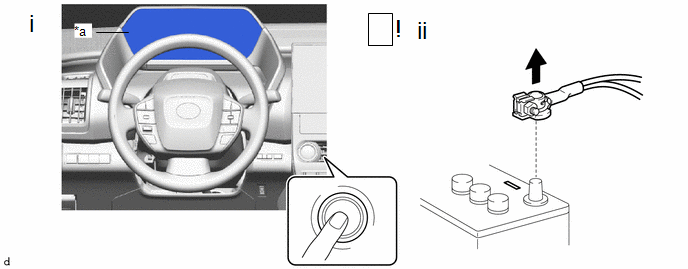

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

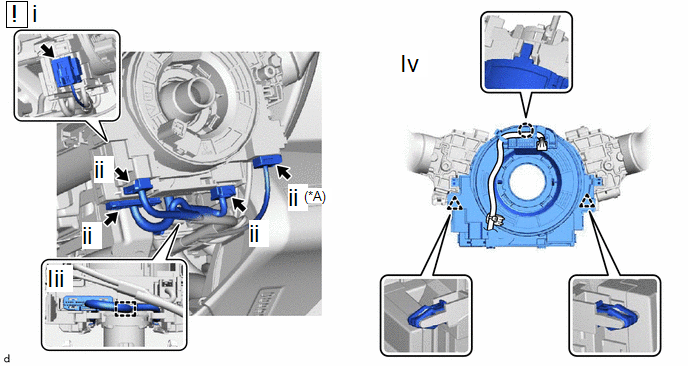

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(2) Débrancher chaque connecteur.

(3) Libérer l'attache pour détacher le faisceau de câbles du sous-ensemble de câble en spirale avec capteur.

(4) Libérer la griffe et les agrafes pour déposer le sous-ensemble de câble en spirale avec capteur.

7. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

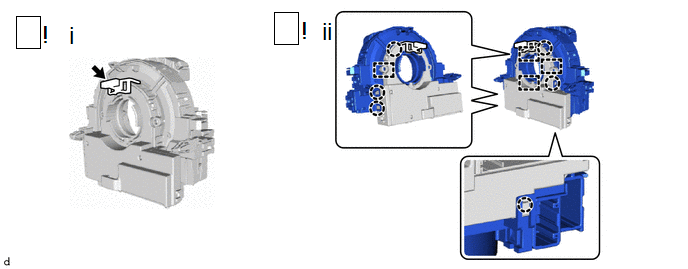

REMARQUE: Déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale uniquement lors du remplacement du sous-ensemble de câble en spirale.

(1) Poser la goupille de verrouillage sur le capteur d'angle de braquage.

REMARQUE:

• Utiliser la goupille de verrouillage fournie avec un sous-ensemble de câble en spirale neuf.
• Ne pas déposer la goupille de verrouillage avant l'installation du capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

(2) Libérer les griffes et les goupilles pour déposer le sous-ensemble de câble en spirale du capteur d'angle de braquage.

REMARQUE:

Veiller à ne pas endommager les goupilles de sous-ensemble de câble en spirale ou de guides du capteur d'angle de braquage.
