Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Lire attentivement les mesures de précaution avant de procéder à l'entretien.

  Cliquer ici

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
• Il y a un risque de blessure.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

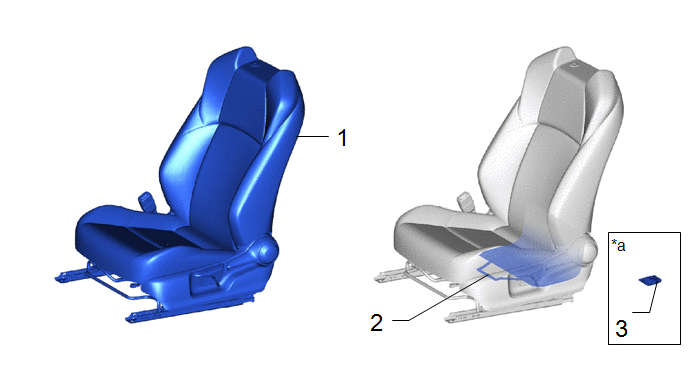

Procédure		N° de référence
1	ENSEMBLE DE SIEGE AVANT	-	-	-	-
2	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	71074S	-	-	-
3	SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR	81081	-	-	-

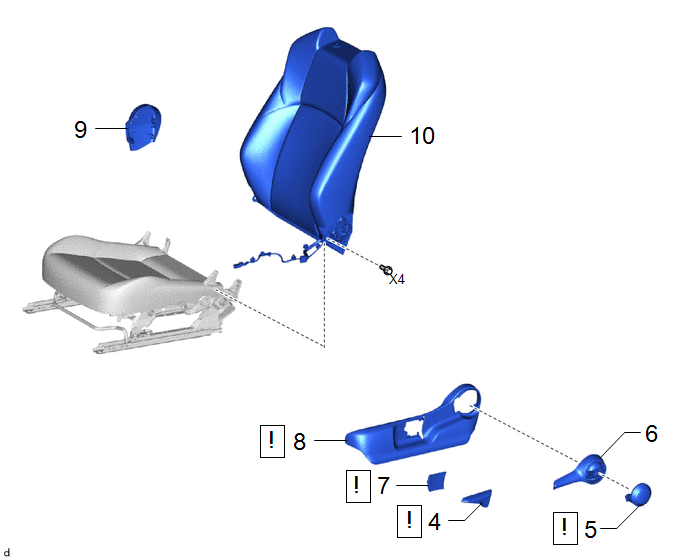

Procédure		N° de référence
4	POIGNEE DE REGLAGE EN HAUTEUR	72495A		-	-
5	CACHE DE CHARNIERE D'INCLINAISON	72552B		-	-
6	POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON	72526A	-	-	-
7	BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE	71849F		-	-
8	PROTECTION D'ASSISE DE SIEGE AVANT	71812D		-	-
9	PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT	71862	-	-	-
10	ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	-	-	-	-

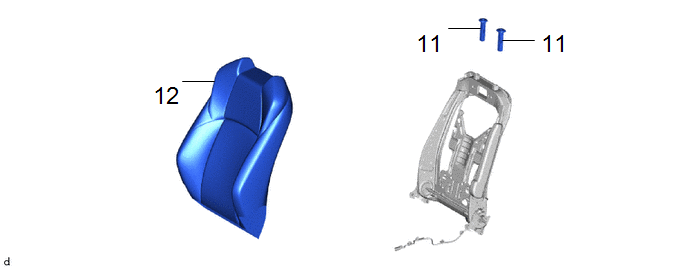

Procédure		N° de référence
11	SUPPORT D'APPUIE-TETE DE SIEGE AVANT	71931	-	-	-
12	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-

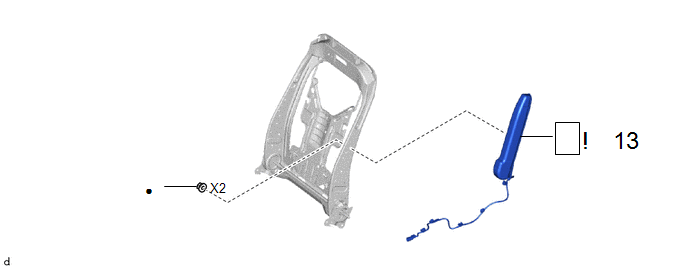

Procédure		N° de référence
13	ENSEMBLE D'AIRBAG DE SIEGE AVANT	73920A		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

Cliquer ici

4. DEPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR

Cliquer ici

5. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON

Cliquer ici

6. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

Cliquer ici

7. DEPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

Cliquer ici

8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Cliquer ici

9. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

Cliquer ici

10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

11. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

Cliquer ici

12. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

Cliquer ici

13. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

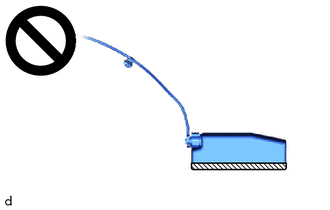

ATTENTION: Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

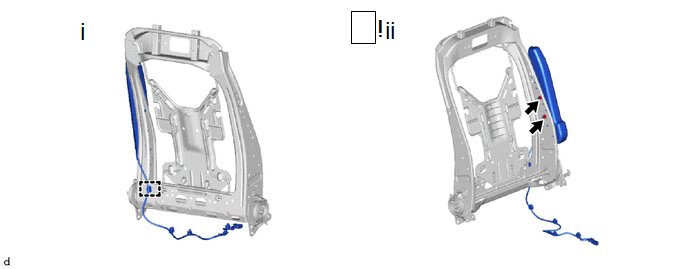

(1) Désengager l'attache.

(2) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.

ATTENTION:

• Ne pas réutiliser l'écrou.
• Si la surface de pose ou la zone autour de l'ensemble d'airbag de siège avant gauche est déformée ou endommagée, remplacer le sous-ensemble d'armature de dossier de siège avant gauche par un élément neuf.
