Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

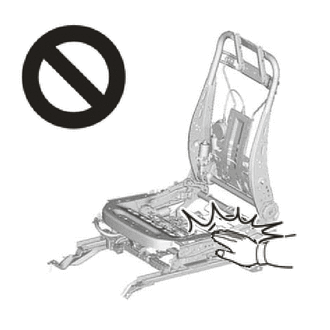

ATTENTION:

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
• Il y a un risque de blessure.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

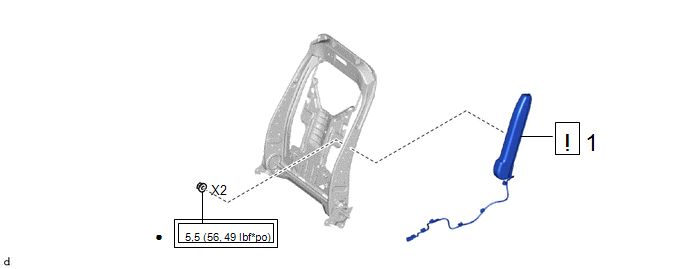

1	ENSEMBLE D'AIRBAG DE SIEGE AVANT	73920A		-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

Procédure		N° de référence

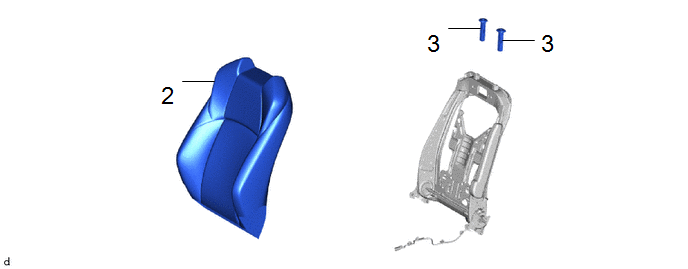

2	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
3	SUPPORT D'APPUIE-TETE DE SIEGE AVANT	71931	-	-	-

Procédure		N° de référence
4	ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	-	-	-	-
5	PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT	71862	-	-	-
6	PROTECTION D'ASSISE DE SIEGE AVANT	71812D	-	-	-
7	BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE	71849F	-	-	-
8	POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON	72526A	-	-	-
9	CACHE DE CHARNIERE D'INCLINAISON	72552B	-	-	-
10	POIGNEE DE REGLAGE EN HAUTEUR	72495A	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure		N° de référence

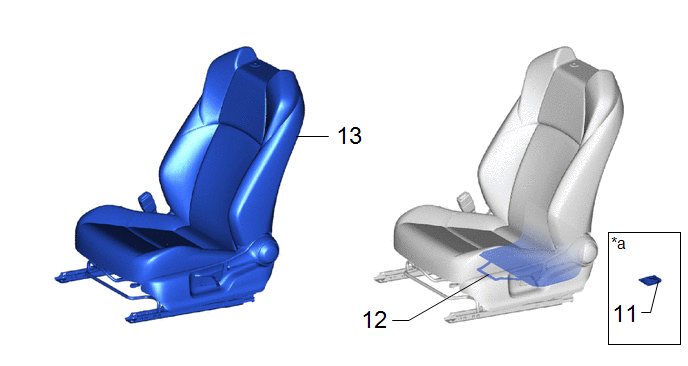

11	SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR	81081	-	-	-
12	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	71074S	-	-	-
13	ENSEMBLE DE SIEGE AVANT	-	-	-	-

PROCÉDURE

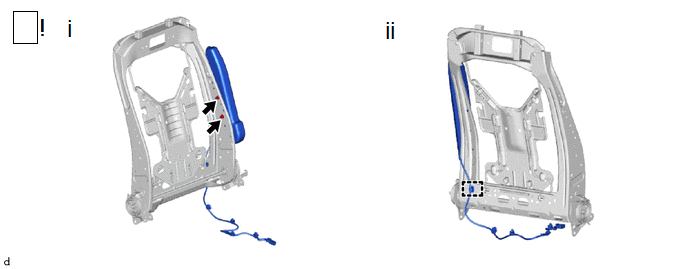

1. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

(1) Reposer l'ensemble d'airbag de siège avant à l'aide de 2 écrous neufs.

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

ATTENTION:

• Ne pas réutiliser l'écrou.
• Si la surface de pose ou la zone autour de l'ensemble d'airbag de siège avant gauche est déformée ou endommagée, remplacer le sous-ensemble d'armature de dossier de siège avant gauche par un élément neuf.

(2) Engager l'attache.

2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

3. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

5. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

6. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

7. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

8. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

9. REPOSER LE CACHE DE CHARNIERE D'INCLINAISON

10. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR

11. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

12. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

13. REPOSER L'ENSEMBLE DE SIEGE AVANT
