DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'amortisseur avant sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
---|---|---|---|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
Système de moniteur de vision panoramique |
| ||
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
Réglage de la géométrie des roues avant |
Effectuer la procédure "Calibration" |
|
|

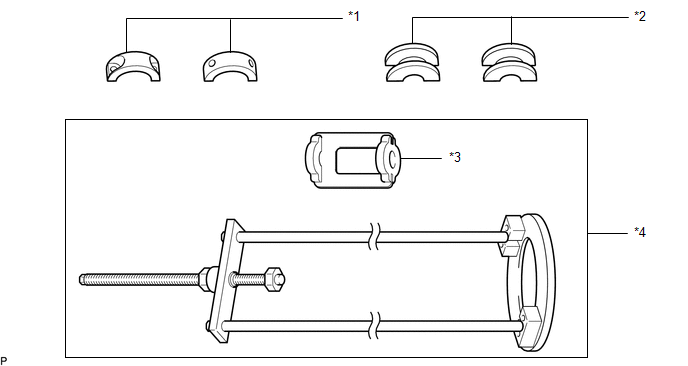

CONSEIL:
*1 |
SST(09727-58100) |
*2 |
SST(09727-58130) |
*3 |
SST(09727-58030) |
*4 |
SST(09727-58010) |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)

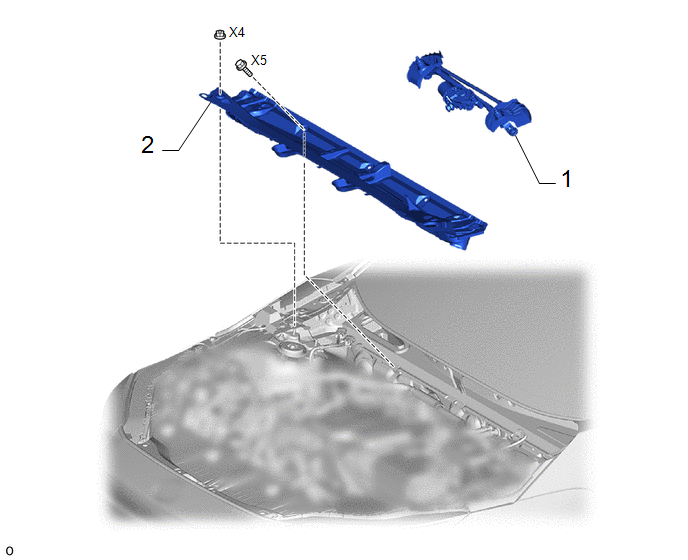

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | ENSEMBLE DE MOTEUR ET DE TRINGLE D'ESSUIE-GLACE AVANT |
- | - |
- | - |
2 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |

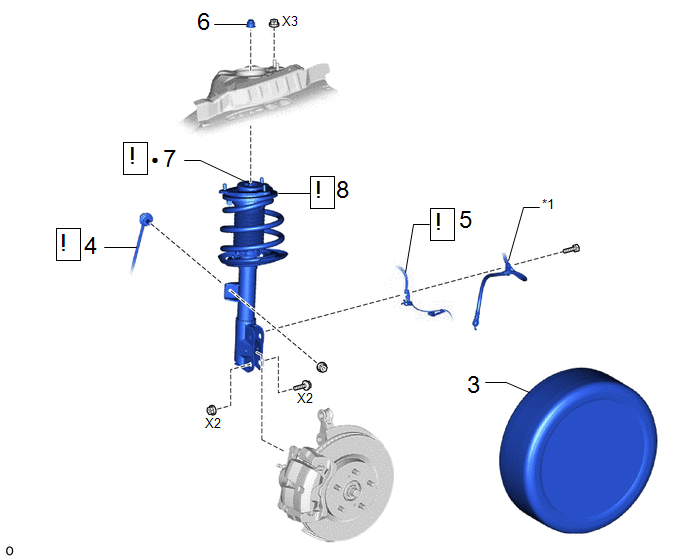

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
3 | ROUE AVANT |
- | - |
- | - |
4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT |
48810 |
|
- | - |
5 | CAPTEUR DE VITESSE AVANT |
89543 |
|
- | - |
6 | PARE-POUSSIERE DE SUPPORT DE SUSPENSION AVANT |
48684B | - |
- | - |
7 | DESSERRER L'ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT |
48609E |
|
- | - |
8 | AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL |
- |
|
- | - |
*1 | FLEXIBLE AVANT |
- | - |
● | Pièce non réutilisable |
- | - |

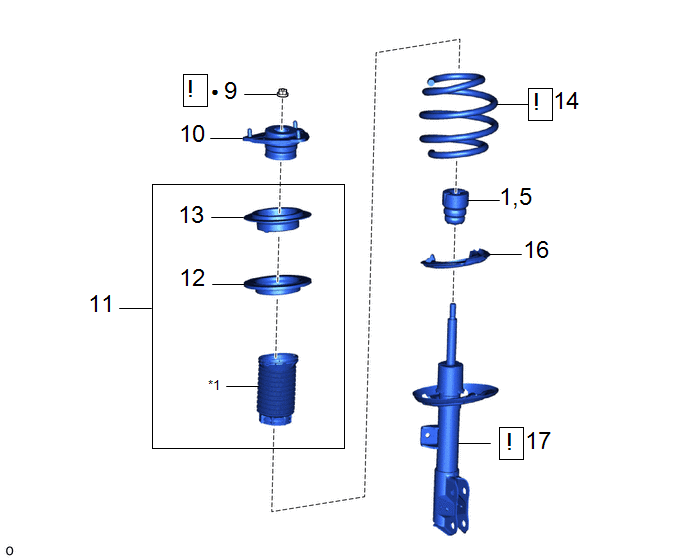

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
9 | DEPOSER LE SUPPORT AVANT SUR L'AMORTISSEUR AVANT |
48609E |
|
- | - |
10 | SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT |
48609 | - |
- | - |
11 | ROULEMENT DE FIXATION DE COUSSINET AVEC COUVERCLE ANTI-POUSSIERE |
- | - |
- | - |
12 | COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT |
48157C | - |
- | - |
13 | ROULEMENT DE SUPPORT DE JAMBE |
48619A | - |
- | - |
14 | RESSORT HELICOIDAL AVANT |
48132 |
|
- | - |
1,5 | BUTEE DE RESSORT AVANT |
48331C | - |
- | - |
16 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT |
48158C | - |
- | - |
17 | ENSEMBLE D'AMORTISSEUR AVANT |
48520 |
|
- | - |
*1 | PARE-POUSSIERE D’AMORTISSEUR AVANT N° 1 |
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici

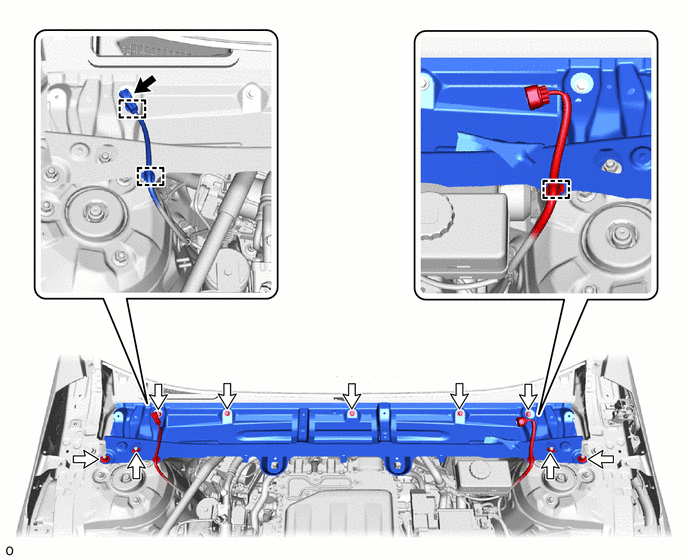

2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
3. DEPOSER LA ROUE AVANT
Cliquer ici
4. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

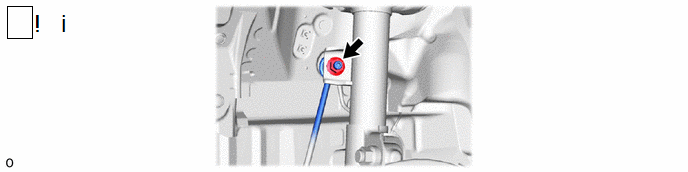

(1) Déposer l'écrou et détacher l'ensemble de biellette de barre stabilisatrice avant de l'ensemble d'amortisseur avant.
REMARQUE:
Veiller à ne pas endommager le soufflet du joint à rotule.
CONSEIL:
Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.

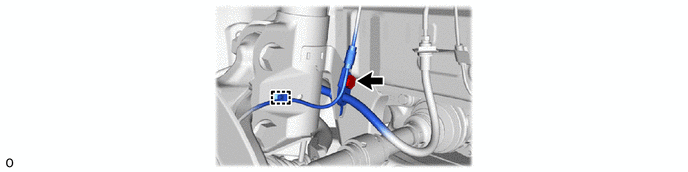

5. DETACHER LE CAPTEUR DE VITESSE AVANT
![]() |
REMARQUE: Veiller à détacher complètement le capteur de vitesse avant et le flexible avant de l'ensemble d'amortisseur avant. |
6. DEPOSER LE PARE-POUSSIERE DE SUPPORT DE SUSPENSION AVANT

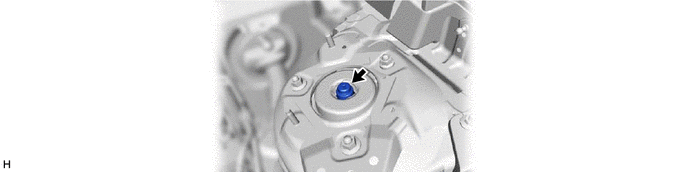

7. DESSERRER L'ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT
(1) Desserrer l'écrou entre le support avant et l'amortisseur avant.
ATTENTION:

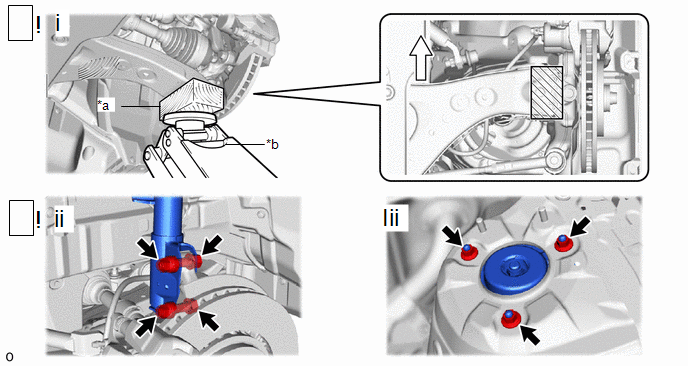

8. DEPOSER L'AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL
*a | Bloc en bois |
*b | Cric |
![]() |
Avant du véhicule |
![]() |
Emplacement du bloc de bois |
(1) Soutenir le sous-ensemble inférieur de bras de suspension avant n° 1 à l'aide d'un cric et d'un bloc de bois.
REMARQUE:
Soutenir le sous-ensemble de bras de suspension inférieur avant n° 1 jusqu'à ce que la pose de l'amortisseur avant avec ressort hélicoïdal soit terminée.
(2) Déposer les 2 boulons et les 2 écrous, puis détacher l'amortisseur avant avec ressort hélicoïdal (côté inférieur) du porte-fusée de direction.
REMARQUE:
(3) Retirer les 3 écrous et l'amortisseur avant avec le ressort hélicoïdal du véhicule.
9. DEPOSER L'ECROU ENTRE LE SUPPORT AVANT ET L'AMORTISSEUR AVANT

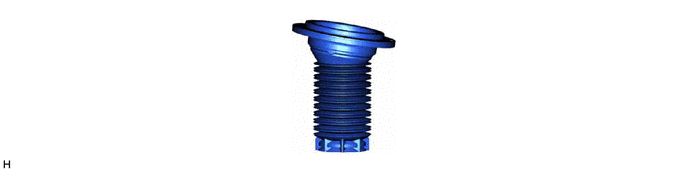

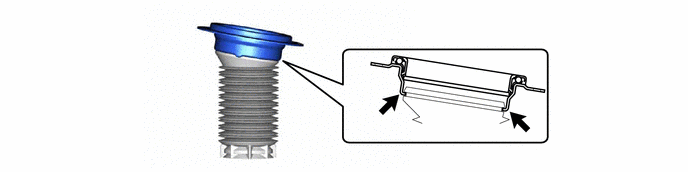

(1) Replier le pare-poussière de l'amortisseur avant gauche n° 1.
REMARQUE:
Vérifier que le pare-poussière de l'amortisseur avant n° 1 n'est pas excessivement déformé ou écrasé.

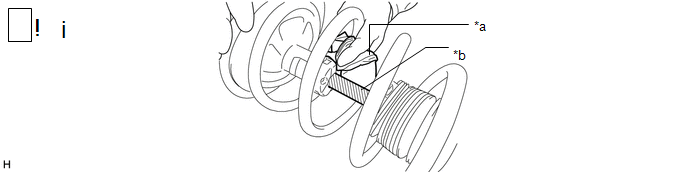

*a | Chiffon, etc. |
*b | Tige de choc |

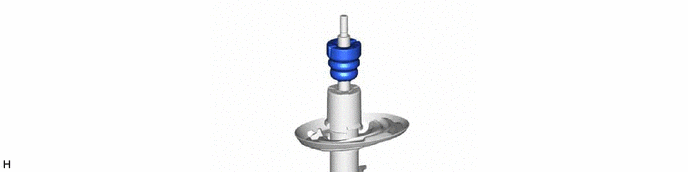

(1) À l'aide d'un morceau de tissu, etc., nettoyer la tige de choc et éliminer les corps étrangers et l'huile.
REMARQUE:
Nettoyer soigneusement la tige d'amortisseur pour éviter qu'elle ne soit endommagée par le contact avec des corps étrangers.
*1 | SST(09727-58100) |
*2 | SST(09727-58130) |

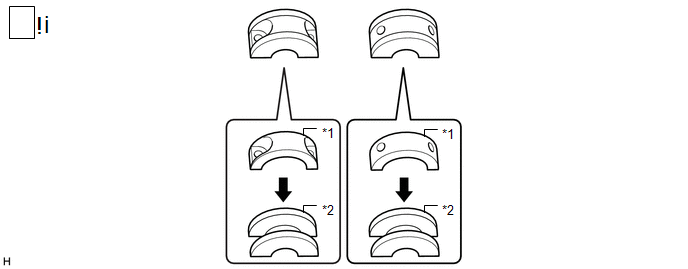

(1) Raccorder le SST (09727-58100) au SST (09727-58130).
SST: 09727-58100
SST: 09727-58130
REMARQUE:
Vérifier que le SST (09727-58130) ne présente aucune fissure ou dommage qui pourrait l'empêcher de fixer la tige d'amortisseur de l'ensemble d'amortisseur avant.
Le cas échéant, remplacer le SST (09727-58130) par un nouveau.

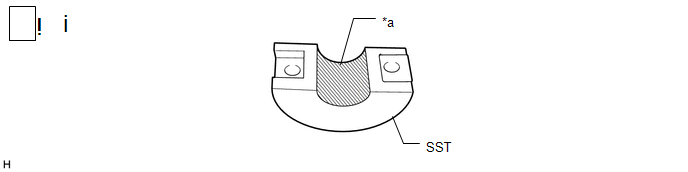

*a | Surface de pose. |
- | - |
(1) Nettoyer la surface du SST (09727-58130) sur laquelle est posé l'ensemble d'amortisseur avant et éliminer les matières étrangères et l'huile.
REMARQUE:
Nettoyer soigneusement la surface de pose pour éviter que la tige d'amortisseur ne soit endommagée par le contact avec des corps étrangers.

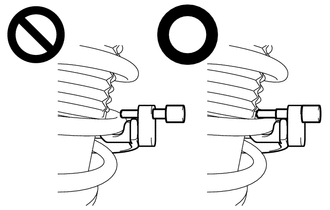

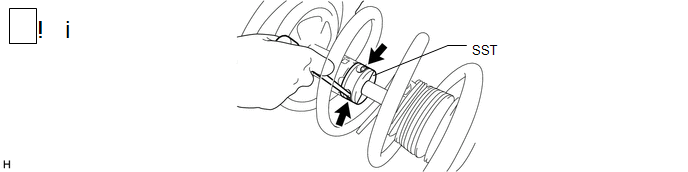

(1) A l'aide d'une longue clé à bille hexagonale de 5, reposer le SST (09727-58100) et le SST (09727-58130) sur la tige d'amortisseur.
REMARQUE:

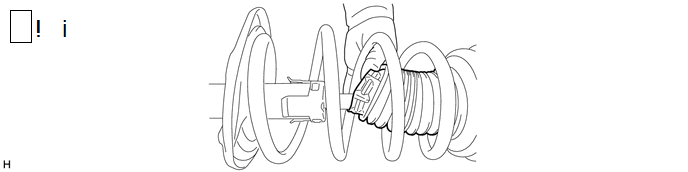

Lors de l'installation du SST (09727-58100) et du SST (09727-58130), ne pas rabattre dans le mauvais sens le pare-poussière de l'amortisseur avant n° 1 ni le déformer.
CONSEIL:
Pour cette raison, il est difficile de contracter suffisamment le ressort hélicoïdal pour libérer le sous-ensemble de support de la suspension avant en utilisant uniquement le compresseur du ressort hélicoïdal (09727-30022), et il est donc nécessaire d'utiliser un SST (09727-58100), un SST (09727-58130) et une longue clé à bille hexagonale de 5 pour libérer une longueur suffisante sur la tige d'amortisseur pour effectuer la procédure avec une faible compression.

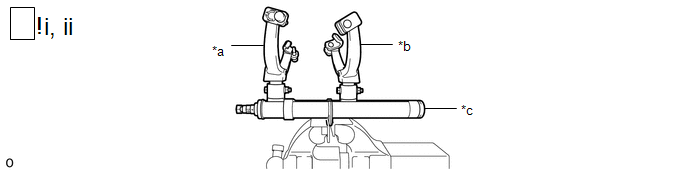

*a | 09727-00051 |
*b | 09727-00040 |
*c | 09727-30022 (09727-00010, 09727-00031) |
- | - |

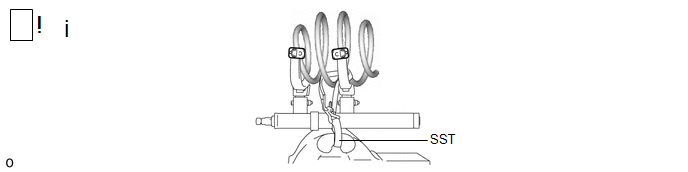

(1) Maintenir le SST dans un étau.
SST: 09727-00051
SST: 09727-00040
SST: 09727-30022
09727-00010
09727-00031

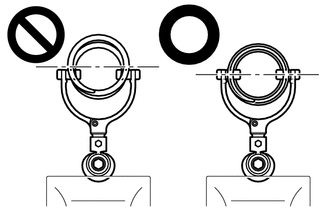

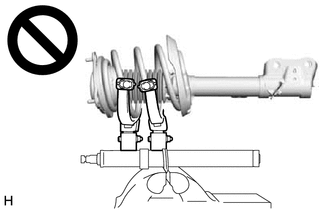

(2) Fixer les crochets de chaque bras du SST sur le diamètre du ressort hélicoïdal.
ATTENTION:

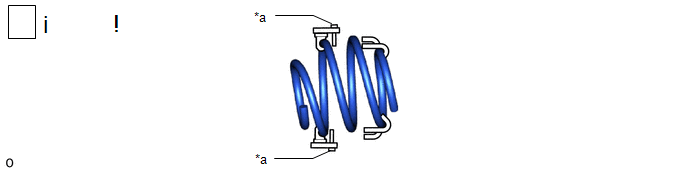

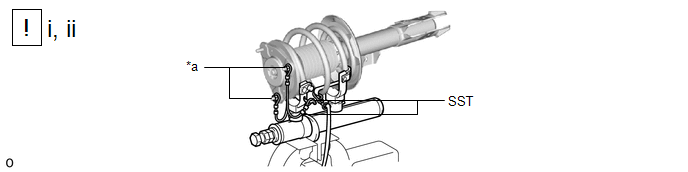

*a | Goupille d'arrêt |
- | - |

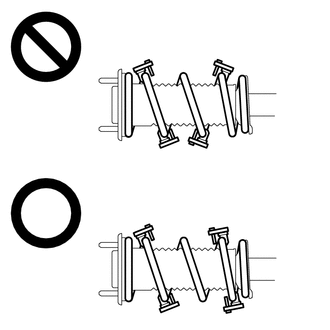

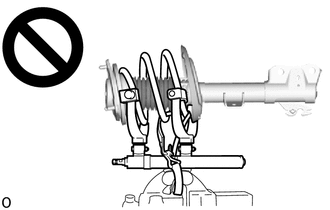

(1) Reposer les goupilles d'arrêt sur les crochets du SST.
ATTENTION:

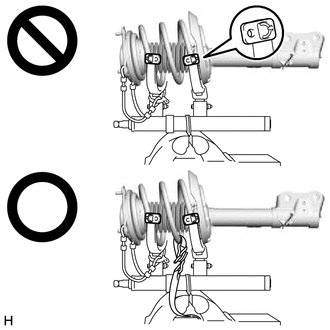

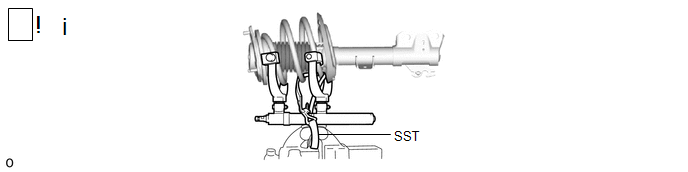

(1) Reposer le SST comme indiqué sur le schéma.
ATTENTION:
La goupille n'est pas fixée sur un côté, par conséquent, veiller à suspendre la courroie.
SST: 09727-00110
*a | Ecrou de véhicule |
- | - |
(1) Reposer le SST et les 2 écrous de véhicule sur le support supérieur, comme indiqué sur le schéma.
SST: 09727-30022
09727-00090
09727-00100

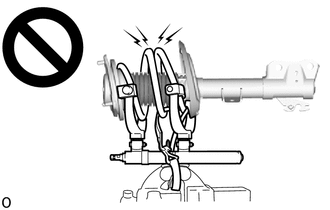

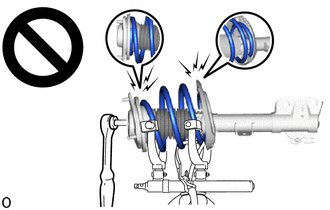

(2) A l'aide du SST, comprimer le ressort hélicoïdal.
ATTENTION:

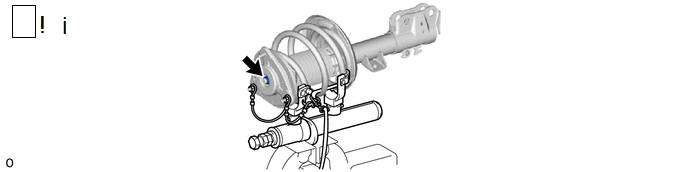

(1) Vérifier que le ressort hélicoïdal s'est détaché, puis déposer le support avant de l'écrou de l'amortisseur avant.
ATTENTION:

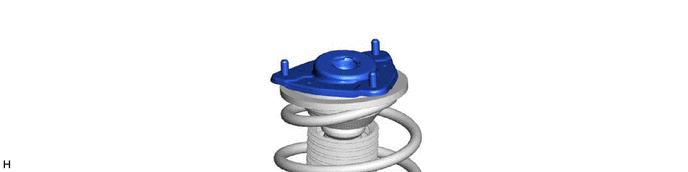

10. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT
11. DEPOSER LE ROULEMENT DE SUPPORT DE JAMBE AVEC PARE-POUSSIERE
12. DEPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT

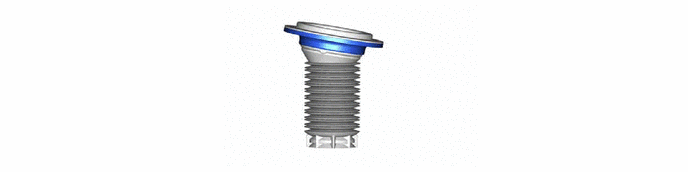

13. DEPOSER LE ROULEMENT DE SUPPORT DE JAMBE DE FORCE
14. DEPOSER LE RESSORT HELICOIDAL AVANT
(1) Déposer le ressort hélicoïdal avant et le SST.
REMARQUE:

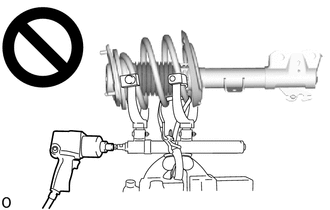

Ne pas utiliser de clé à chocs. Cela endommagerait le SST.

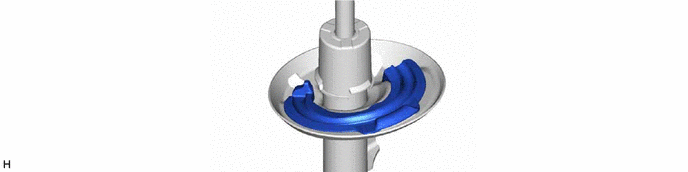

15. DEPOSER LA BUTEE DE RESSORT AVANT
16. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT
17. DEPOSER L'ENSEMBLE D'AMORTISSEUR AVANT
*1 | Ensemble d'amortisseur avant |
*2 | Enveloppe extérieure de l'amortisseur |
*a | Tourner |
*b | Maintenir |
*c | Ecrou de fixation |
* d | Boulon |
(1) A l'aide du SST (09727-58010), déposer le SST (09727-58100) et le SST (09727-58130) de l'ensemble de l'amortisseur avant gauche.
SST: 09727-58010
09727-58030
REMARQUE:

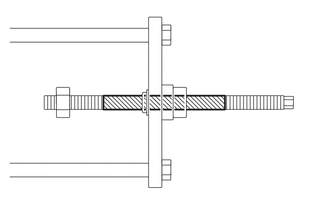

Appliquer de la graisse au molybdène sur le boulon (zone avec des lignes diagonales) du SST (09727-58010).
![]() |
Zone d'application |
(2) Reposer le SST (09727-58030) à l'extrémité de la tige d'amortisseur de l'ensemble d'amortisseur avant.[#1]
(3) Reposer le SST (09727-58010) sur l'ensemble d'amortisseur avant.[#2]
REMARQUE:
Faire attention lors de la pose du SST (09727-58010) pour ne pas endommager la tige d'amortisseur.
(4) Fixer le boulon SST (09727-58010) et SST (09727-58030) avec l'écrou de fixation. [#3]
(5) Après avoir fixé le boulon SST (09727-58010), tourner l'écrou dans le sens des aiguilles d'une montre. [# 4]
REMARQUE:
Prolonger la tige d'amortisseur jusqu’à ce que le SST (09727-58100) et le SST (09727-58130) se séparent de l'enveloppe extérieure de l'amortisseur.
(6) A l'aide d'une longue boule hexagonale 5, déposer le SST (09727-58100) et le SST (09727-58130).[#5]
REMARQUE:
Si le SST (09727-58100) et le SST (09727-58130) sont déposés sans utiliser le SST (09727-58010), l'action du ressort de détente provoquera une contraction soudaine de la tige d'amortisseur. Il faut donc déposer le SST (09727-58100) et le SST (09727-58130) après avoir maintenu la tige d'amortisseur avec le SST (09727-58010).
(7) A l'aide d'un morceau de tissu, etc., nettoyer la tige d'amortisseur de l'ensemble d'amortisseur avant pour éliminer les corps étrangers et huile.
REMARQUE:
Si la tige d'amortisseur est déployée/contractée alors que des corps étrangers ou de l'huile sont encore présents, l'ensemble d'amortisseur avant peut être endommagé ou des fuites peuvent survenir.
(8) Après avoir fixé le boulon SST (09727-58010), tourner l'écrou dans le sens antihoraire.
(9) Vérifier que la tige d'amortisseur et le SST (09727-58030) sont dégagés avant de desserrer l'écrou de fixation et de déposer le SST (09727-58010) de l'extrémité de la tige d'amortisseur.
REMARQUE:
Faire attention lors de la dépose du SST (09727-58010) à ne pas endommager la tige d'amortisseur.
(10) Déposer le SST (09727-58030) de l'extrémité de la tige d'amortisseur.
(11) A l'aide d'un morceau de tissu ou autre, nettoyer l'extrémité du filetage de la tige d'amortisseur et retirer tout corps étranger et huile.
