Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de suspension arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
Réglage de la géométrie des roues arrière	Effectuer la "Calibration"	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Le système de freinage à commande électronique ne fonctionne pas correctement
Suspension, pneu, etc.	Initialisation de l'ECU d'aide au stationnement	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de vision panoramique
	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)
Sous-ensemble de capteur de commande de hauteur arrière gauche	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque arrière, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même manière pour le côtés droit et gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

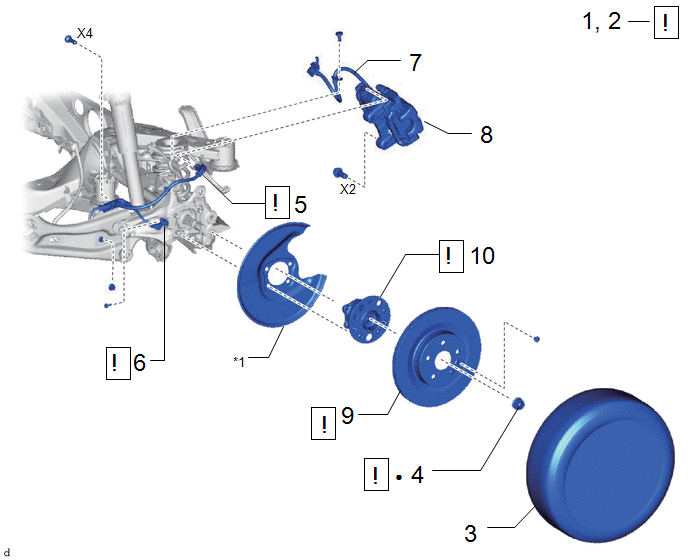

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DESACTIVER LA COMMANDE DE FREINAGE	-		-	-
3	ROUE ARRIERE	-	-	-	-
4	ECROU D'ARBRE D'ESSIEU ARRIERE	42312B		-	-
5	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
6	CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE	89544E		-	-
7	FLEXIBLE ARRIERE	47319F	-	-	-
8	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE	-	-	-	-
9	DISQUE ARRIERE	42431		-	-
10	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE	42450B		-	-

*1	PARE-POUSSIERE DE FREIN A DISQUE ARRIERE	-	-
●	Pièce non réutilisable	-	-

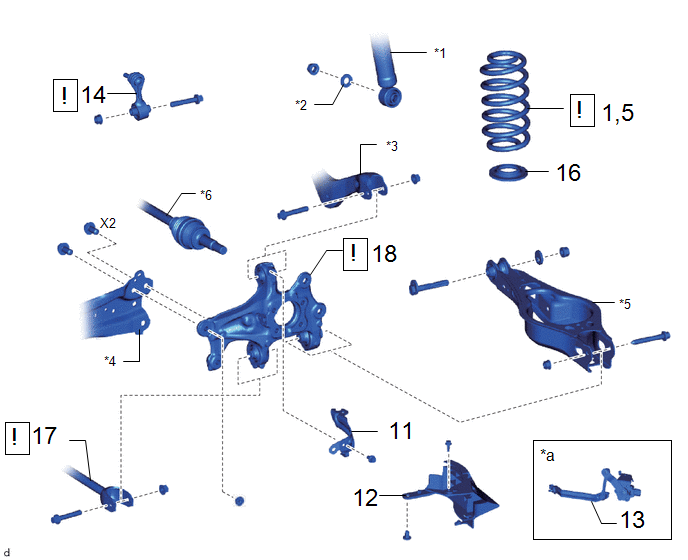

Procédure		N° de référence
11	SUPPORT DE FLEXIBLE N° 4	47354B	-	-	-
12	COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2	48738C	-	-	-
13	SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE	89408C	-	-	-
14	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE	48840A		-	-
1,5	RESSORT HELICOIDAL ARRIERE	48231B		-	-
16	COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE	48258C	-	-	-
17	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1	48720A		-	-
18	SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE	42305		-	-

*a	Pour côté gauche avec capteur de commande de hauteur	-	-
*1	ENSEMBLE D'AMORTISSEURS ARRIERE	*2	RONDELLE PLATE
*3	ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE	*4	ENSEMBLE DE BRAS TIRE ARRIERE
*5	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2	*6	ENSEMBLE D'ARBRE DE ROUE ARRIERE

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici Veiller à lire attentivement les mesures de précaution pour le système de frein de stationnement électrique avant la dépose de l'ensemble de frein arrière.

2. DESACTIVER LA COMMANDE DE FREINAGE

Cliquer ici

3. DEPOSER LA ROUE ARRIERE

Cliquer ici

4. DEPOSER L'ECROU D'ARBRE D'ESSIEU ARRIERE

Cliquer ici

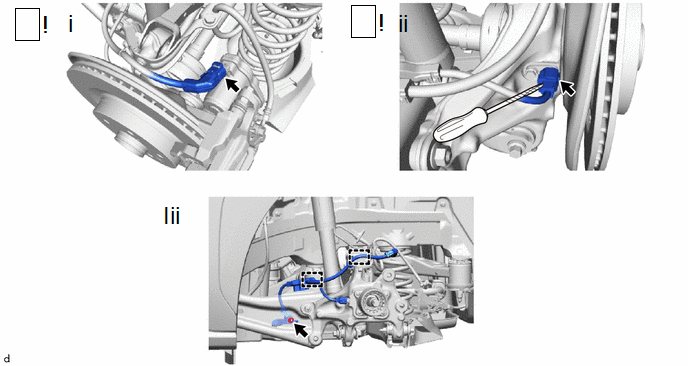

5. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

(1) Débrancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

• Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
• Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d’ensemble de câble de frein de stationnement n° 2 du capteur de contrôle de dérapage arrière.

REMARQUE:

• Eliminer toute trace de saleté ou corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
• Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.
• Veiller à ne pas endommager le capteur de contrôle de dérapage arrière ou le cache du connecteur.

(3) Déposer l'écrou, libérer les 2 attaches et détacher l'ensemble de câble de frein de stationnement n° 2 du support de flexible arrière et de l'ensemble de bras tiré arrière.

6. DEPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE

Cliquer ici

7. DETACHER LE FLEXIBLE ARRIERE

8. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

9. DEPOSER LE DISQUE ARRIERE

Cliquer ici

10. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

Cliquer ici

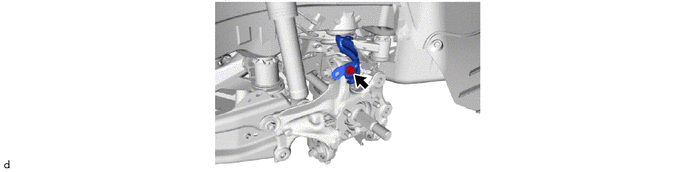

11. DEPOSER LE SUPPORT DE FLEXIBLE N° 4

12. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR N° 2

Cliquer ici

13. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)

Cliquer ici

14. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE

Cliquer ici

15. DEPOSER LE RESSORT HELICOIDAL ARRIERE

Cliquer ici

16. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE

Cliquer ici

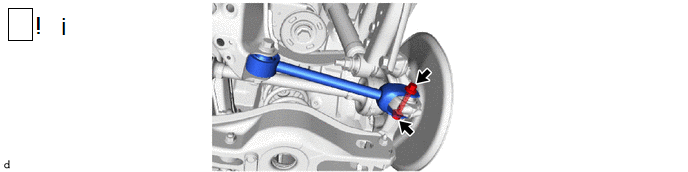

17. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1

(1) Déposer le boulon, l'écrou et l'ensemble de bras de suspension arrière n° 1 du sous-ensemble de porte-essieu arrière.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou sécurisé.

18. DEPOSER LE SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE

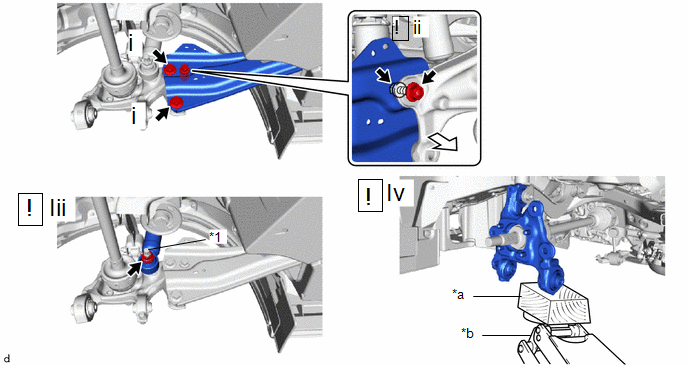

*1	Goupille de porte-essieu arrière	-	-
*a	Bloc en bois	*b	Cric

(1) Desserrer les 2 boulons.

(2) Desserrer le boulon et l'écrou.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

(3) Desserrer l'écrou de l'ensemble d'amortisseur arrière.

REMARQUE:

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

(4) A l'aide d'un cric et d'un bloc de bois, soutenir le sous-ensemble de porte-essieu arrière.

REMARQUE:

• Lors du levage sur cric du sous-ensemble de porte-essieu arrière, veiller à procéder lentement.
• Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.

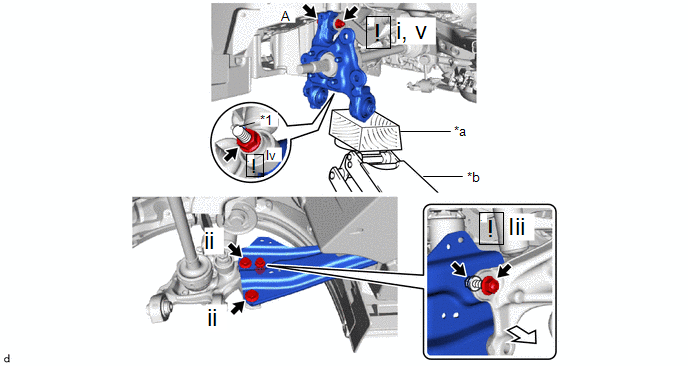

*1	Goupille de porte-essieu arrière	-	-
*a	Bloc en bois	*b	Cric
	Extérieur du véhicule	-	-

(1) Desserrer le boulon (A).

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

(2) Retirer les 2 boulons.

(3) Déposer le boulon et l'écrou.

(4) Déposer l'écrou et la rondelle plate, et détacher l'ensemble d'amortisseur arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

(5) Déposer le boulon (A), l'écrou et le sous-ensemble de porte-essieu arrière de l'ensemble de bras de commande supérieur arrière.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
