Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors du remplacement de la vitre de pare-brise sur un véhicule équipé d'une caméra de détection avant, veiller à utiliser une pièce d'origine Toyota. Si une pièce qui n'est pas d'origine Toyota est utilisée, la caméra de reconnaissance de marche avant risque de ne pas pouvoir être posée en raison d'un support manquant. En outre, le système de caméra avant ou le système de feux de route automatiques risque de ne pas fonctionner correctement en raison d'une différence de transmission ou de bordure de céramique noire.
• Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de vitre de pare-brise sont indiquées ci-dessous.

Procédures nécessaires après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
Vitre de pare-brise	Régler la caméra de reconnaissance de marche avant	Système de caméra avant Système de feux de route automatique	Reconnaissance unique: Réglage de conduite:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

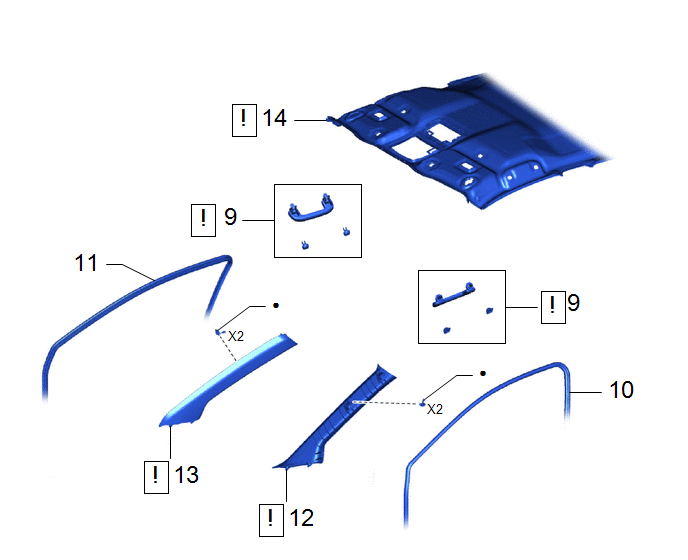

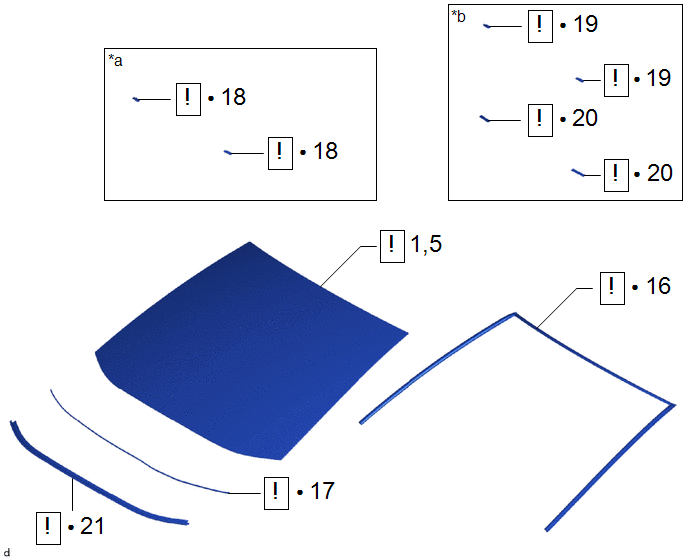

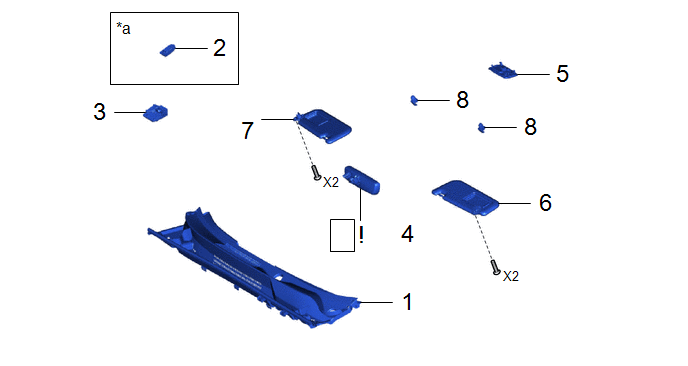

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	SOUS-ENSEMBLE DE GRILLE DE VENTILATION SUPERIEURE D'AUVENT	55708	-	-	-
2	CAPTEUR DE PLUIE	89941	-	-	-
3	CAPOT DE RECONNAISSANCE DE MARCHE AVANT	86461	-	-	-
4	ENSEMBLE DE RETROVISEUR INTERIEUR	87810		-	-
5	ENSEMBLE D'ECLAIRAGE DE LECTURE	81260A	-	-	-
6	ENSEMBLE DE PARE-SOLEIL GAUCHE	74320	-	-	-
7	ENSEMBLE DE PARE-SOLEIL DROIT	74310	-	-	-
8	SUPPORT DE PARE-SOLEIL	74348	-	-	-

*a

Avec capteur de pluie

-

-

Procédure		N° de référence
9	SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN	74610A		-	-
10	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
11	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE	62311B	-	-	-
12	ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE	62212B		-	-
13	ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT	62211U		-	-
14	ENSEMBLE DE CIEL DE TOIT	63310		-	-

●

Pièce non réutilisable

-

-

Procédure		N° de référence
1,5	SOUS-ENSEMBLE DE VITRE DE PARE-BRISE	56111		-	-
16	MOULURE EXTERIEURE DE PARE-BRISE	75533G		-	-
17	JOINT ADHESIF DE VITRE	56117A		-	-
18	BUTEE DE VITRE DE PARE-BRISE N° 1	56115A		-	-
19	BUTEE DE VITRE DE PARE-BRISE N° 2	56116C		-	-
20	BUTEE DE VITRE DE PARE-BRISE N° 1	56115A		-	-
21	MOULURE CENTRALE INTERIEURE DE VITRE AVANT	56153C		-	-

*a	à 1 pièce	*b	à 2 pièces:
●	Pièce non réutilisable	-	-

PROCÉDURE

1. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION SUPERIEURE D'AUVENT

Cliquer ici

2. DEPOSER LE CAPTEUR DE PLUIE (avec capteur de pluie)

Cliquer ici

3. DEPOSER LE CAPOT DE RECONNAISSANCE DE MARCHE AVANT

Cliquer ici

4. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR

Cliquer ici

5. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

Cliquer ici

6. DEPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

Cliquer ici

7. DEPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT

(a) Procéder de la même manière que pour le côté gauche.

8. DEPOSER LE SUPPORT DE PARE-SOLEIL

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN

Cliquer ici

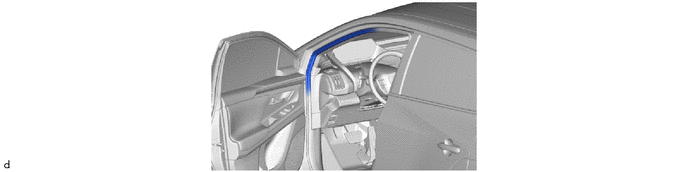

10. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

11. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

12. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE

Cliquer ici

13. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

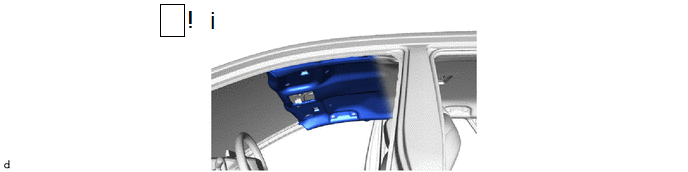

14. DETACHER L'ENSEMBLE DE CIEL DE TOIT

REMARQUE: Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

(1) Abaisser légèrement la partie avant de l'ensemble de ciel de toit de manière à pouvoir déposer le sous-ensemble de vitre de pare-brise.

15. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE

*a

Repère d'alignement

-

-

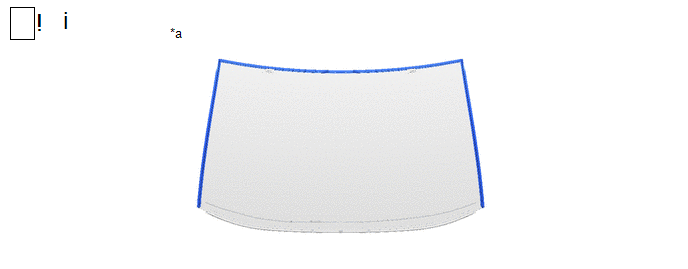

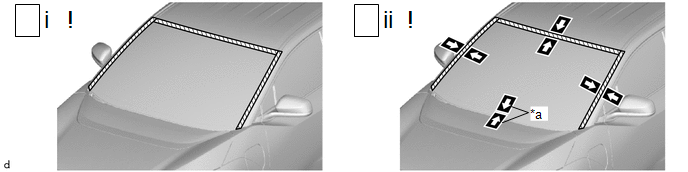

(1) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose du sous-ensemble de vitre de pare-brise sur la carrosserie du véhicule afin d'éviter de la rayer, comme indiqué sur le schéma.

(2) Tracer des repères d'alignement sur le sous-ensemble de vitre de pare-brise et la carrosserie du véhicule, aux endroits indiqués sur le schéma.

CONSEIL:

Il n'est pas nécessaire de tracer des repères d'alignement si le sous-ensemble de vitre de pare-brise ne va pas être réutilisé.

*a

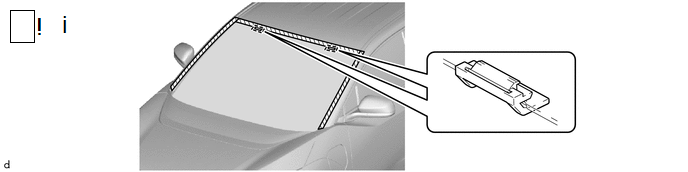

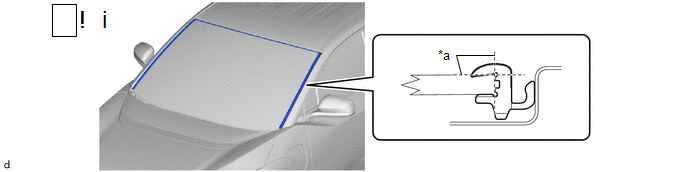

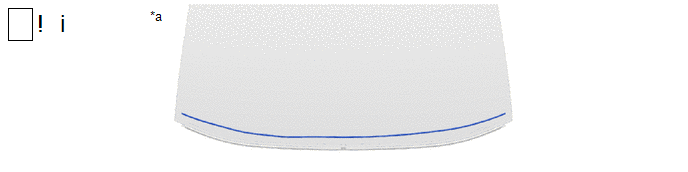

Couper

-

-

(1) A l'aide d'un couteau, couper la moulure extérieure de pare-brise comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise et les garnitures extérieures.

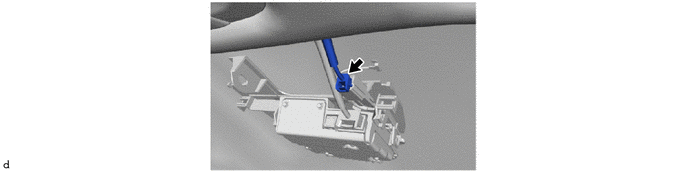

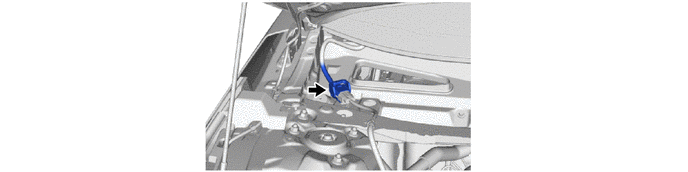

(1) Débrancher le connecteur.

(d) Pour dégivreur de pare-brise:

(1) Débrancher le connecteur.

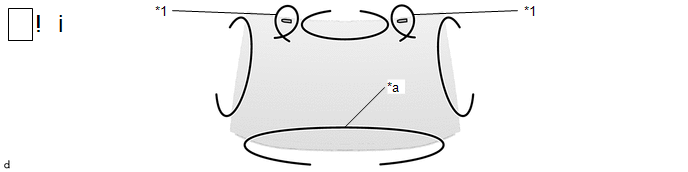

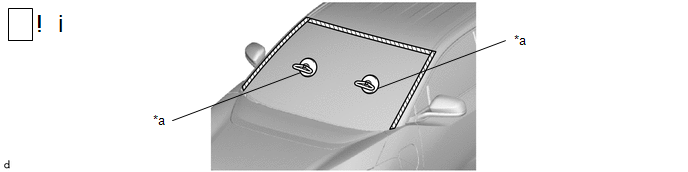

*a

Ventouse

-

-

(1) Reposer les ventouses sur le sous-ensemble de vitre de pare-brise.

*1	Butée de vitre de pare-brise	-	-
*a	Corde de piano	-	-

(1) Couper le produit adhésif en suivant la procédure ci-dessous.

1. De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de vitre de pare-brise.

2. Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.

3. Découper le ruban adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de pare-brise.

REMARQUE:

• Lors de la dépose du sous-ensemble de vitre de pare-brise, veiller à ne pas endommager la peinture ou les garnitures intérieures et extérieures.
• Pour ne pas rayer le rembourrage de sécurité lors de la dépose de l'ensemble de pare-brise, placer une feuille de plastique entre la corde de piano et le rembourrage de sécurité.
• Veiller à ne pas endommager la moulure intérieure centrale de vitre avant

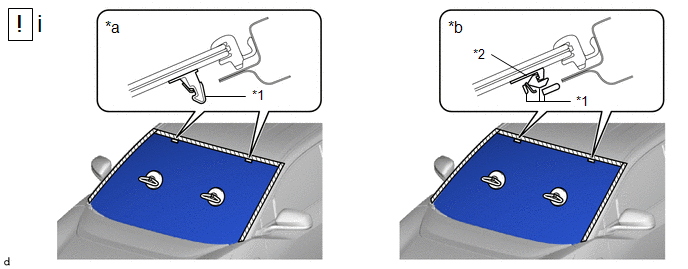

• Les butées de vitre de pare-brise n° 1 et les butées de vitre de pare-brise n° 2 sont posées sur le sous-ensemble de vitre de pare-brise comme indiqué sur le schéma. Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise lors de la découpe du ruban adhésif.

*a	à 1 pièce	*b	à 2 pièces:
*1	Butée de vitre de pare-brise n° 1	*2	Butée de vitre de pare-brise n° 2

(1) A l'aide de ventouses, libérer les butées de vitre de pare-brise pour déposer le sous-ensemble de vitre de pare-brise.

REMARQUE:

• Afin d'éviter que le sous-ensemble de vitre de pare-brise ne tombe pendant cette opération, veiller à le maintenir à l'aide de ventouses.
• Veiller à ne pas laisser tomber le sous-ensemble de vitre de pare-brise.
• Laisser le plus de ruban adhésif possible sur la carrosserie du véhicule lors de la dépose du sous-ensemble de vitre de pare-brise.

16. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE

*a

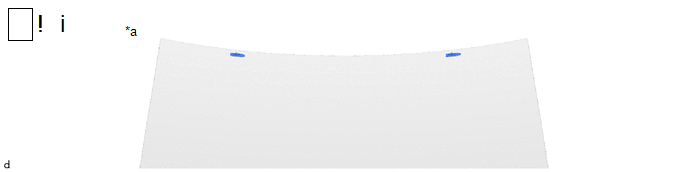

Côté arrière du sous-ensemble de vitre de pare-brise

-

-

(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.

1. A l'aide d'un grattoir, déposer la moulure extérieure de pare-brise.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
• Toujours remplacer la moulure extérieure de pare-brise posée par une moulure extérieure de pare-brise neuve.

17. DEPOSER LE JOINT ADHESIF DE VITRE

*a

Côté arrière du sous-ensemble de vitre de pare-brise

-

-

(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.

1. A l'aide d'un grattoir, déposer le joint adhésif de vitre de pare-brise.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
• Veiller à remplacer le joint adhésif de vitre par un élément neuf.

18. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 1 (pour type à une pièce)

*a

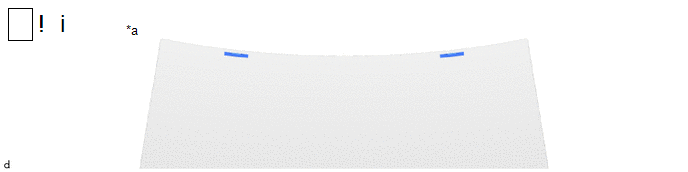

Côté arrière du sous-ensemble de vitre de pare-brise

-

-

(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.

1. A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 1.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
• Veiller à remplacer les 2 butées de pare-brise n° 1 par des éléments neufs.

19. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 2 (butée à 2 pièces)

*a

Côté arrière du sous-ensemble de vitre de pare-brise

-

-

(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.

1. A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 2.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
• Veiller à remplacer les 2 butées de pare-brise n° 2 par des éléments neufs.

20. DEPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 1 (butée à 2 pièces)

REMARQUE: Veiller à remplacer les 2 butées de pare-brise n° 1 par des éléments neufs.

21. DEPOSER LA MOULURE CENTRALE INTERIEURE DE VITRE AVANT

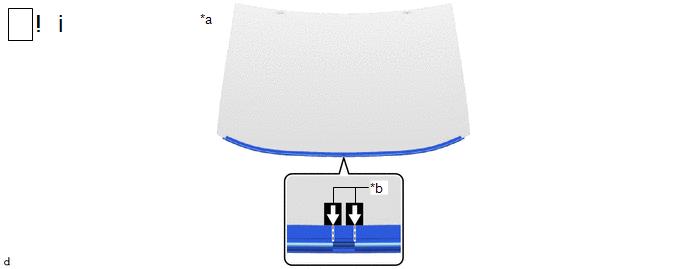

*a

Côté arrière du sous-ensemble de vitre de pare-brise

*b

Repère d'assemblage

(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.

1. Tracer des repères d'alignement sur le sous-ensemble de vitre de pare-brise aux endroits indiqués sur le schéma.

2. A l'aide d'un grattoir, déposer la moulure intérieure centrale de vitre avant.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
• Toujours remplacer la moulure intérieure centrale de vitre avant posée par une nouvelle moulure intérieure centrale de vitre avant.
