Toyota bZ4X - Manuel de réparation (2021-2024): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N10) Cliquer sur Location & Routing(N10) Cliquer sur Connector(N10) Cliquer sur Connector(N10)

Branchement du tester

Condition

Condition spécifiée

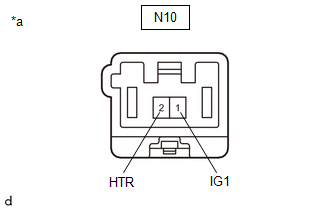

N10-1 (IG1) - N10-2 (HTR)

Toujours

En dessous de 1 Ω

*a

Pièce constitutive sans faisceau de câbles connecté

(Sous-ensemble de vitre de pare-brise)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de vitre de pare-brise.

(b) Vérifier la résistance. (pour dégivreur de pare-brise)

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A45) Cliquer sur Location & Routing(A45) Cliquer sur Connector(A45) Cliquer sur Connector(A45)

Branchement du tester

Condition

Condition spécifiée

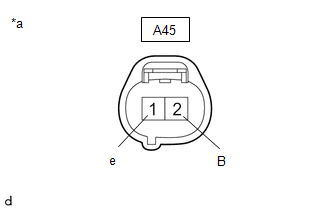

A45-1 (E) - A45-2 (B)

Toujours

En dessous de 1 Ω

*a

Pièce constitutive sans faisceau de câbles connecté

(Sous-ensemble de vitre de pare-brise)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de vitre de pare-brise.
