DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

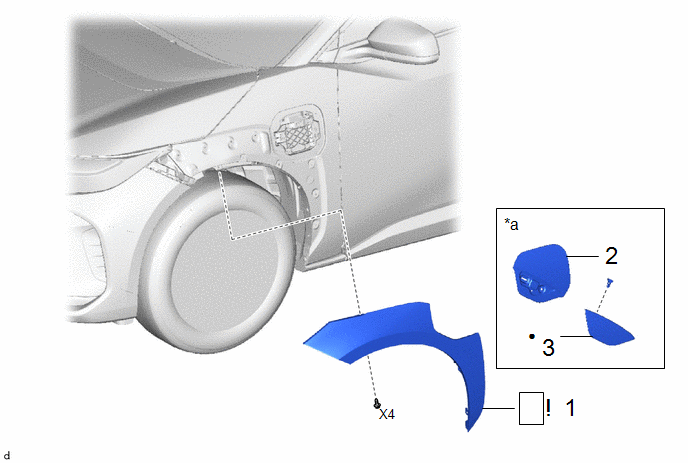

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT |
75602A |
|
- | - |
|
2 | ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE |
773D0 | - |
- | - |
|
3 | MOULURE DE PANNEAU LATERAL N° 1 |
75621B | - |
- | - |
|
*a | Pour côté gauche |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT

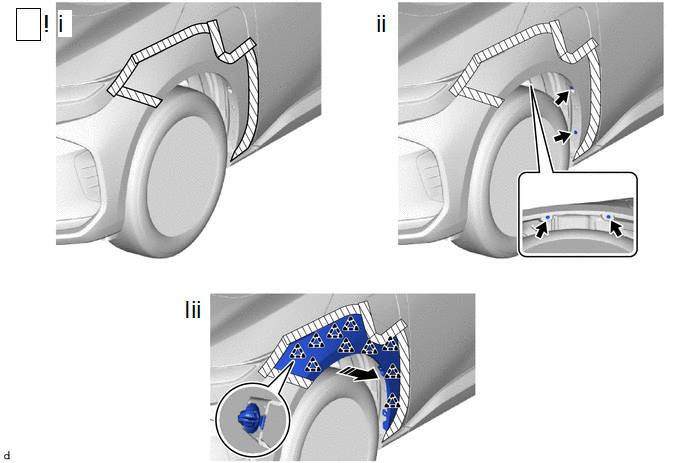

(a) Pour le côté gauche:
.png) |
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure d'aile avant, comme indiqué sur le schéma.
(2) Déposer les 4 vis.
(3) Libérer les agrafes pour déposer le sous-ensemble de moulure d'aile avant, comme indiqué sur le schéma.

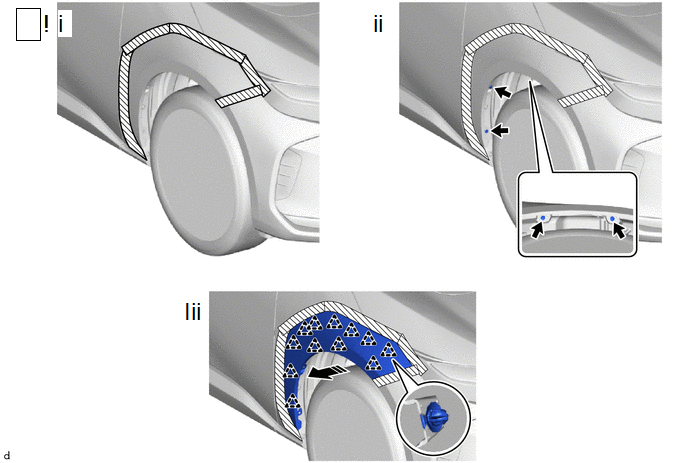

(b) Pour le côté droit:
|
|
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure d'aile avant, comme indiqué sur le schéma.
(2) Déposer les 4 vis.
(3) Libérer les agrafes pour déposer le sous-ensemble de moulure d'aile avant, comme indiqué sur le schéma.
2. DEPOSER L'ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE (pour côté gauche)
Cliquer ici .gif)

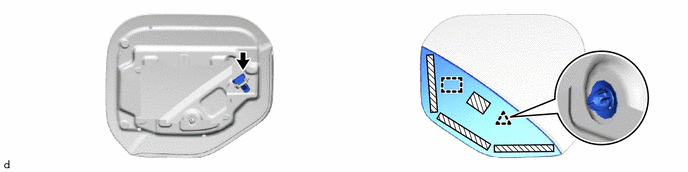

3. DEPOSER LA MOULURE DE PANNEAU LATERAL N° 1 (pour côté gauche)
.png) |
Ruban adhésif double face |
- | - |
