EMPLACEMENT DES PIECES

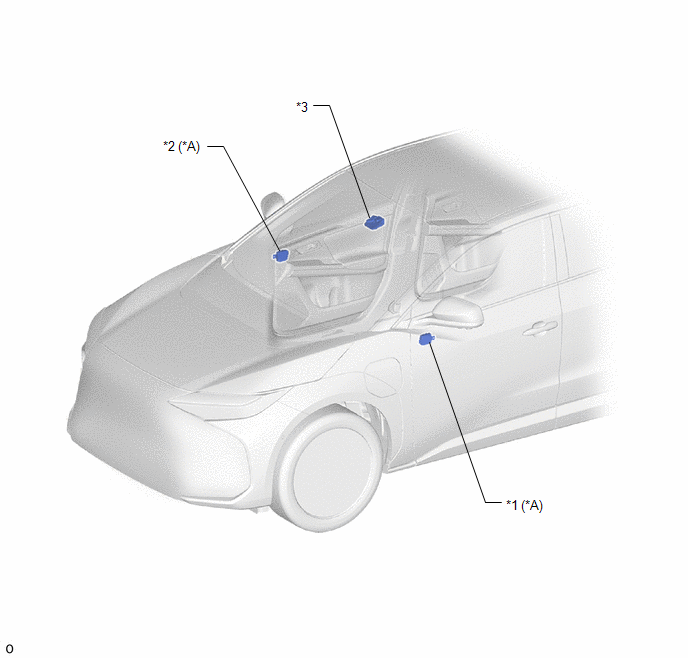

SCHEMA
|
*a | Avec mémoire |
- | - |
|
*1 | ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR GAUCHE |
*2 | ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR DROIT |
|
*3 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
- | - |

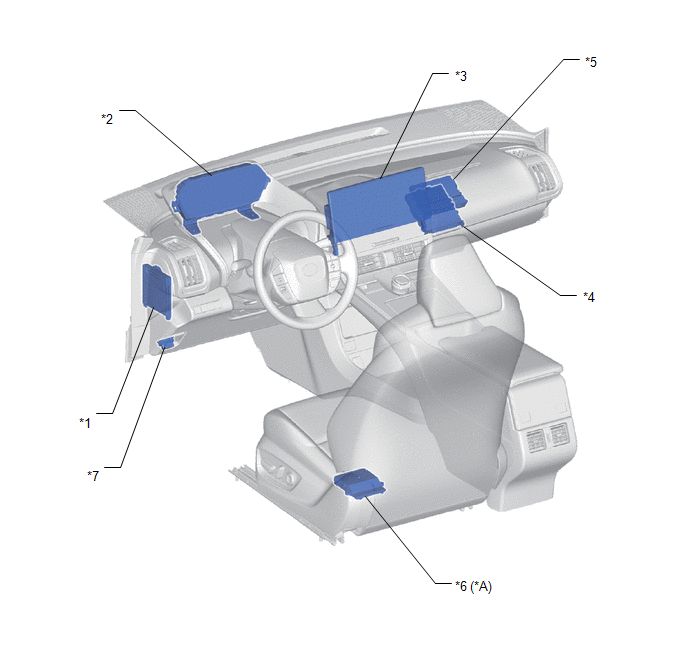

SCHEMA
|
*a | Avec système de mémorisation de position de siège |
- | - |
|
*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*5 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*6 | ENSEMBLE D'ECU DE COMMANDE DE POSITION |
|
*7 | DLC3 |
- | - |

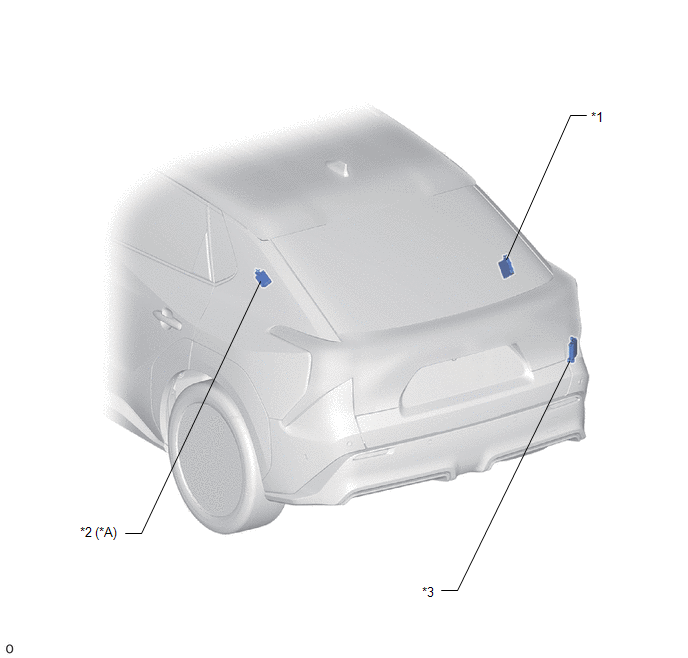

SCHEMA
|
*a | Pour les véhicules qui affichent les réglages attribués des clés numériques sur l'écran multifonction |
- | - |
|
*1 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*2 | ENSEMBLE D'ECU DE CLE NUMERIQUE |
|
*3 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) |
- | - |
Mesures De Precaution
Schema Du SystemeDescription Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION GENERALE DU SYSTEME DE COMMUNICATION
(a) Système de communication CAN (1) Le système de moniteur de vision panoramique utilise la communication CAN pour communiquer des données entre l'ECU d'aide au stationnement et chaque ECU.
(2) Si un problème se produit ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
*2 ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
*3 ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour porte arrière gauche)
*4 ENSEMBLE DE CONTACTEUR DE LEVE-VIT ...
Le mode d'alimentation électrique ne passe pas en position ON (IG et ACC)
DESCRIPTION Lorsque le contacteur d'allumage ne peut être mis en position ACC ou ON, la vérification interne peut être anormale ou il peut y avoir un dysfonctionnement dans le relais ACC ou le circuit de relais IG. Si la vérification intérieure ne peut pas être effectuée, l'ECU de certificati ...
