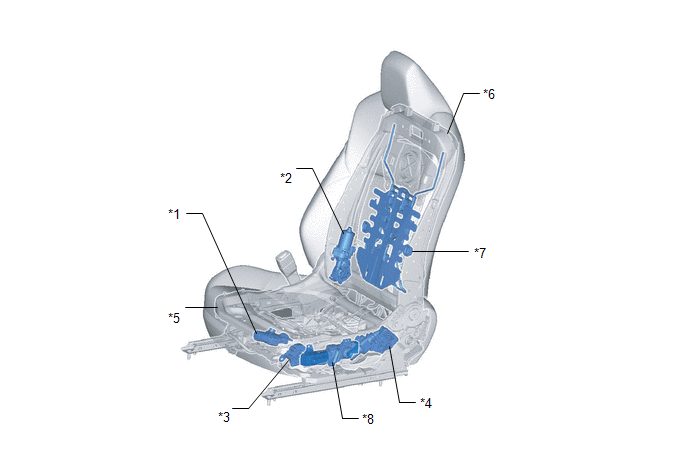

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | MOTEUR DE COULISSEMENT |
*2 | MOTEUR DE REGLAGE D'INCLINAISON |
|
*3 | MOTEUR DE REGLAGE DE L'AVANT DE L'ASSISE (ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE) |
*4 | MOTEUR DE REGLAGE EN HAUTEUR (ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE) |
|
*5 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE |
*6 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE |
|
*7 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE - MOTEUR DE SOUTIEN LOMBAIRE |
*8 | CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE |
