EMPLACEMENT DES PIECES

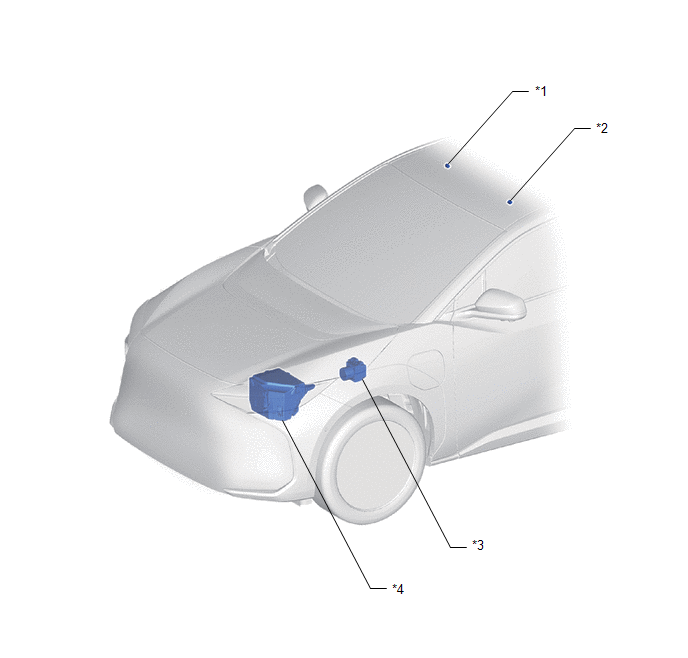

SCHEMA
|
*1 | ENSEMBLE DE MICRO DE TELEPHONE (DROIT) |
*2 | ENSEMBLE DE MICRO DE TELEPHONE (GAUCHE) |
|
*3 | ECU DE FREIN DE STATIONNEMENT (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE RADIO |

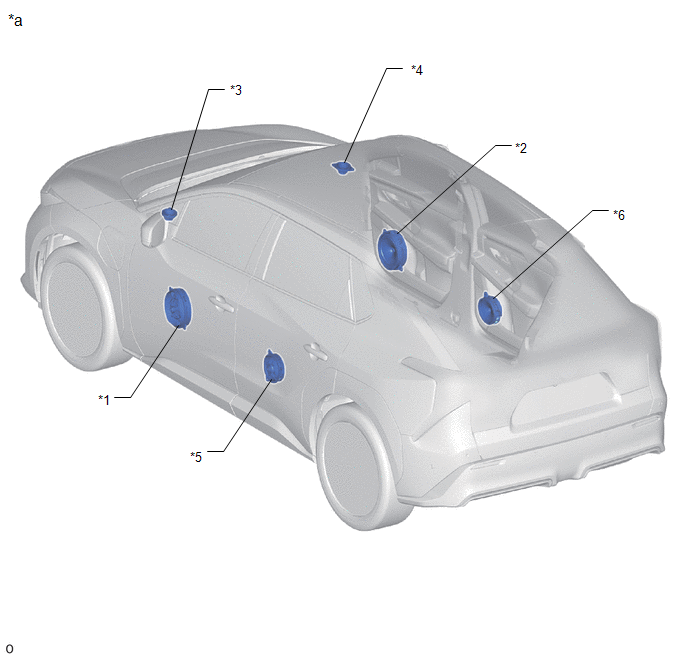

SCHEMA
|
*a | Pour 6 haut-parleurs |
- | - |
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*5 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*6 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |

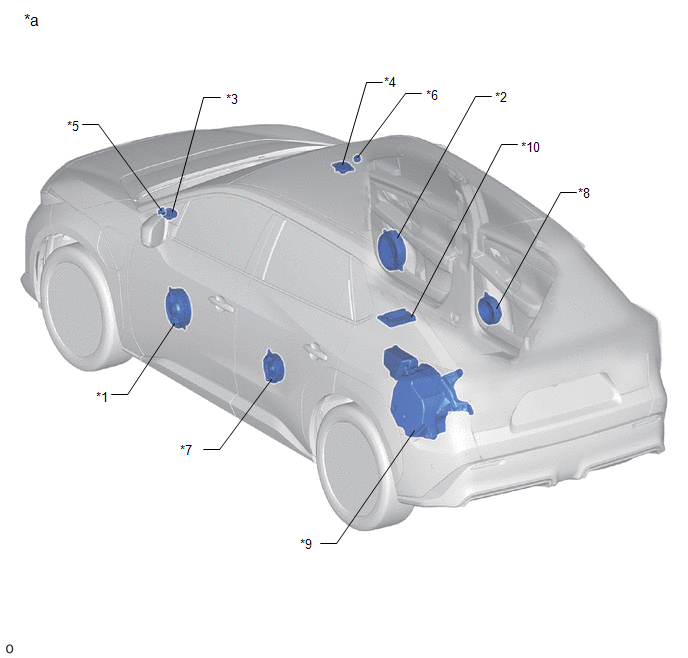

SCHEMA
|
*a | Pour 9 haut-parleurs |
- | - |
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*5 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3 |
*6 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3 |
|
*7 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*8 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |
|
*9 | ENSEMBLE DE HAUT-PARLEUR AVEC CAISSON N° 1 |
*10 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |

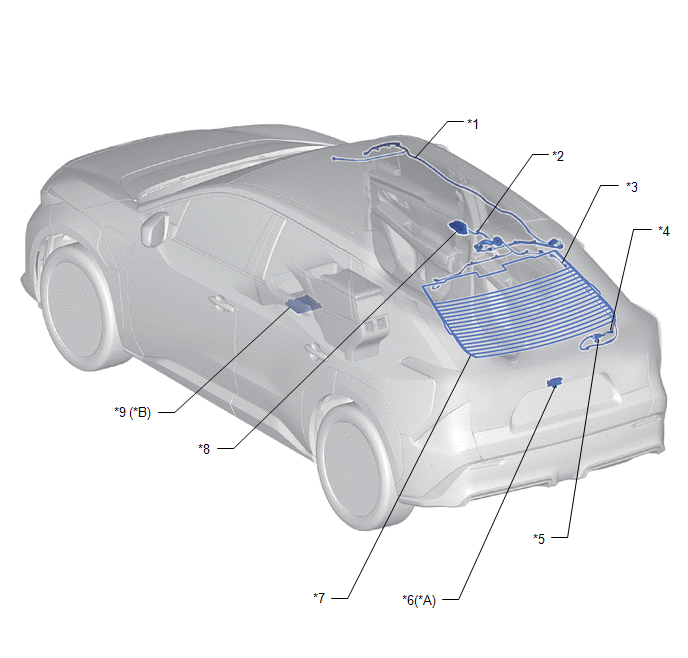

SCHEMA
|
*a | Avec Système de moniteur d'aide au stationnement |
*b | Avec système de moniteur de vision panoramique |
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
|
*3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6 |
|
*5 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 - FM secondaire | *6 |
ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
|
*7 | VITRE DE PORTE DE COFFRE (CABLE D'ANTENNE DE VITRE) |
*8 | ENSEMBLE D'ANTENNE DE TOIT - AM/FM principal - XM (avec radio satellite) |
|
*9 | ECU D'AIDE AU STATIONNEMENT |
- | - |

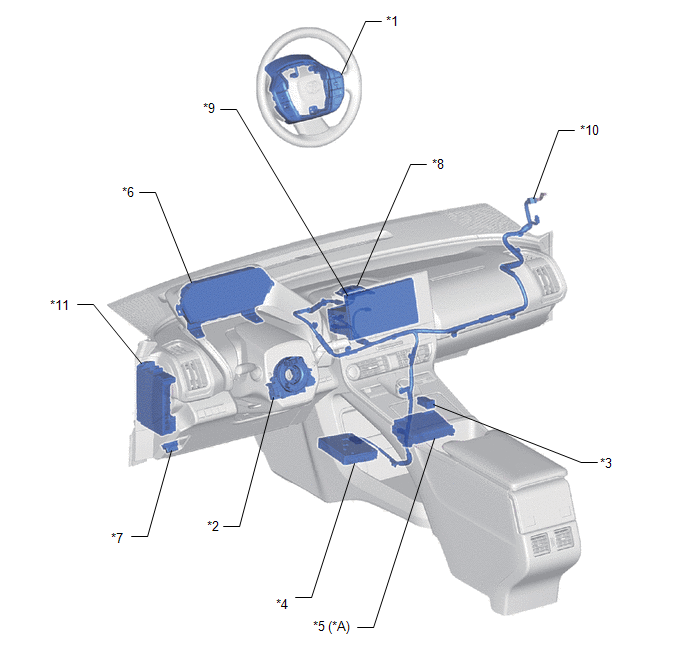

SCHEMA
|
*a | Avec chargeur sans fil |
- | - |
|
*1 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
|
*3 | ENSEMBLE D'ADAPTATEUR DE PRISE D'INSTALLATION STEREO N° 1 |
*4 | DCM(EMETTEUR-RECEPTEUR TELEMATIQUE) |
|
*5 | ENSEMBLE DE SOCLE DE CHARGEUR SANS FIL DE MOBILE |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*7 | DLC3 |
*8 | ENSEMBLE D'ANTENNE DE NAVIGATION |
|
*9 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*10 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
|
*11 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-ACC - FUSIBLE ECU-IGR N° 2 - FUSIBLE AMP N° 1 (pour 9 haut-parleurs) |
- | - |
