EMPLACEMENT DES PIECES

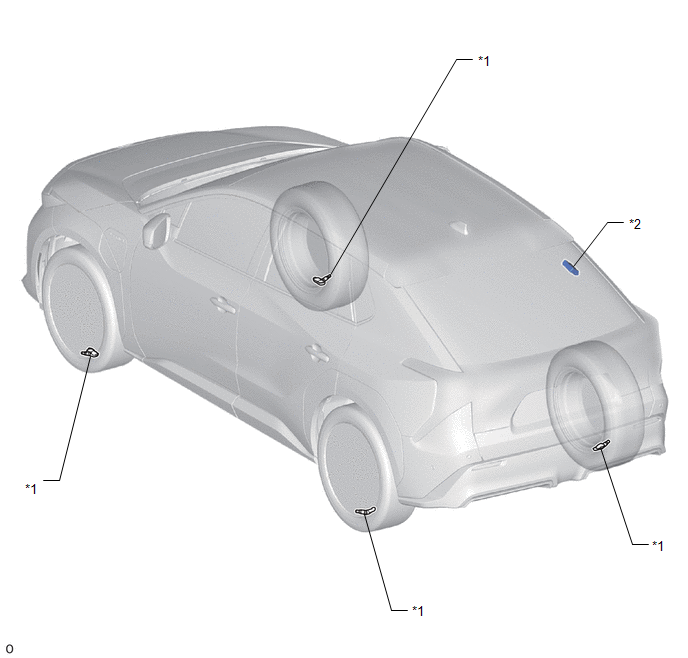

SCHEMA
|
*1 | VALVE DE CONTROLE DE PRESSION DES PNEUS ET EMETTEUR |
*2 | GROUPE ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR |

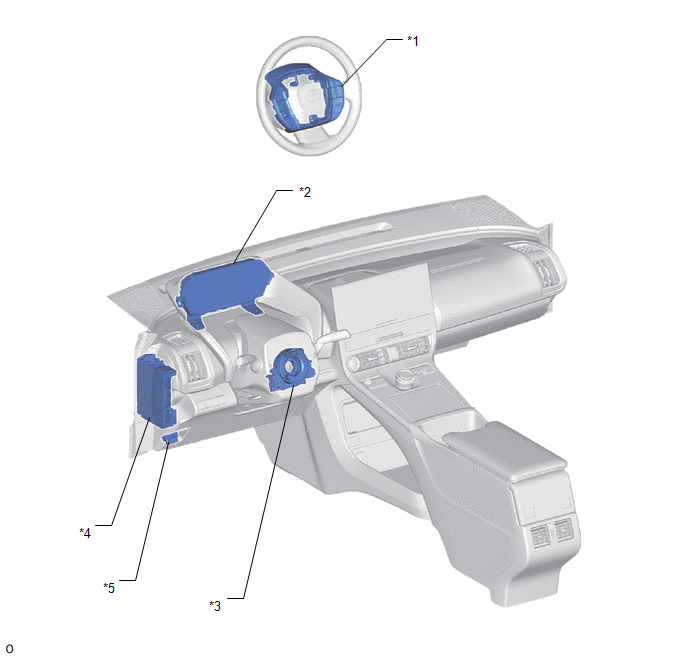

SCHEMA
|
*1 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN DE BASSE PRESSION DES PNEUS - AFFICHAGE MULTIFONCTION |
|
*3 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 1 - FUSIBLE ECU-B N° 2 |
|
*5 | DLC3 |
- | - |
SCHEMA
|
*1 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
- | - |
