EMPLACEMENT DES PIECES

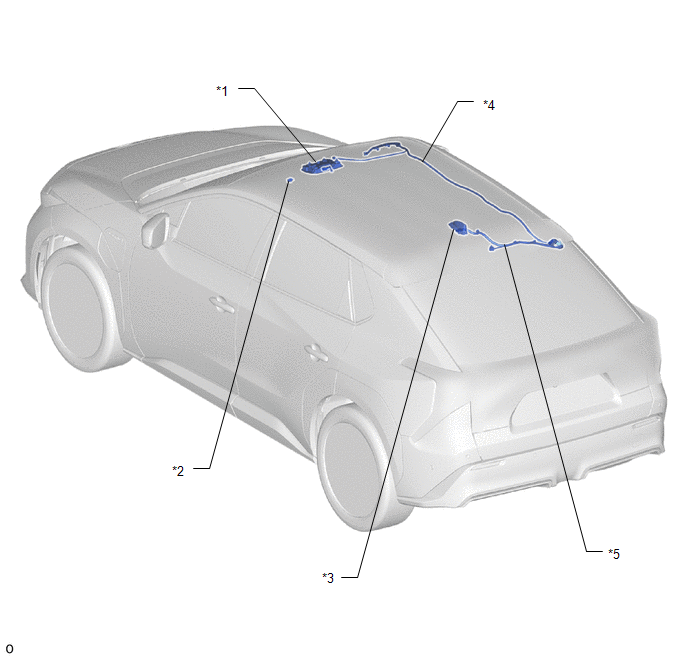

SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE DE LECTURE - CONTACTEUR (SOS) MANUEL |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
|
*3 | ENSEMBLE D'ANTENNE DE TOIT |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
|
*5 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
- | - |

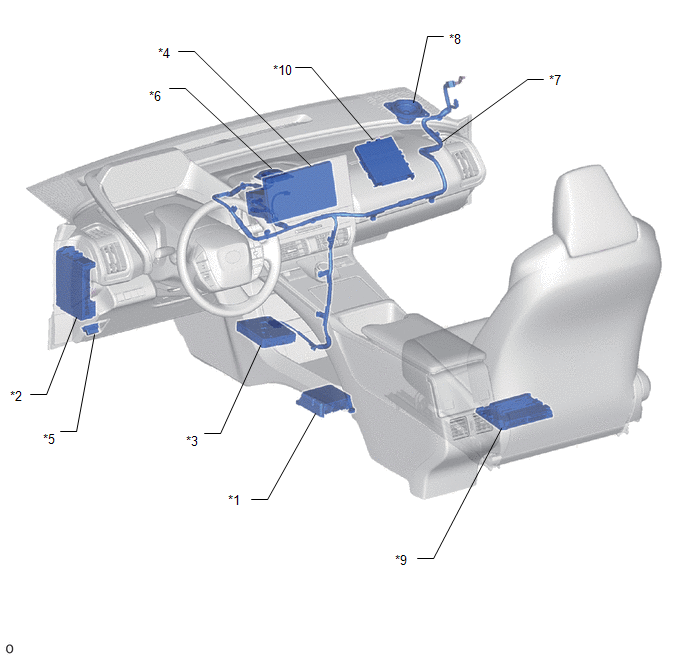

SCHEMA
|
*1 | ENSEMBLE D'ECU D'AIRBAG |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE - FUSIBLE ECU-IGR N° 2 - FUSIBLE DCM |
|
*3 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - BATTERIE DE TELEPHONE MOBILE |
*4 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
|
*5 | DLC3 |
*6 | ENSEMBLE D'ANTENNE DE NAVIGATION |
|
*7 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*8 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
*9 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
*10 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
Mesures De Precaution
Schema Du SystemeBornes D'ecu
BORNES D'ECU VERIFIER L'ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
(a) Débrancher le connecteur A16 de l'ECU de contrôle de dérapage n° 1 (ensemble de maître-cylindre de frein) et mesurer la tension ou la résistance du côté faisceau de câbles.
*a Vue avant du connecteur côté fais ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 VITRE DE PARE-BRISE
- FAISCEAU DE DEGIVRAGE DE PARE-BRISE
*2 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR
- RELAIS DEICER - FUSIBLE DEICER - FUSIBLE ECU-IGP N° 2
*3 ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
*4 ENSEMBL ...
Data List/active Test
DATA LIST/ACTIVE TEST DATA LIST (a) En fonction de l'écran du GTS, afficher l'écran de la Data List et vérifier les données. Body Electrical>Navigation System>Data List
Affichage du tester Objet de la mesure
Plage Condition normale
Note de diagnostic
Total Dis ...
