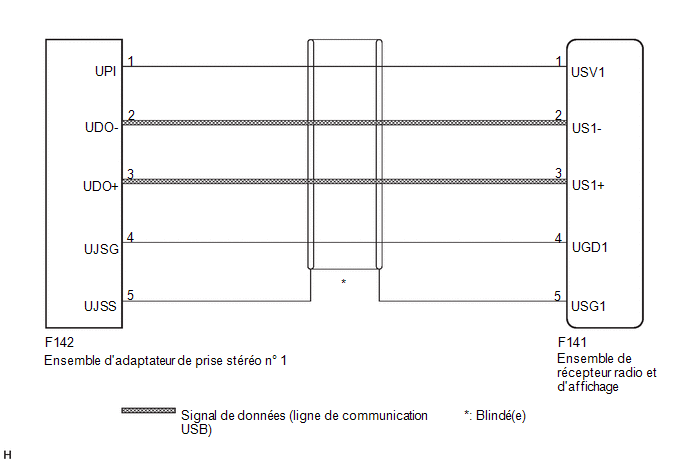

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici
CONSEIL:
PROCÉDURE
|
1. | VERIFIER LE DISPOSITIF DE STOCKAGE USB OU "iPod" |
(a) Débrancher le périphérique de stockage USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo n° 1.
(b) S'assurer qu'il y a des fichiers pouvant être lus sur l'appareil de stockage USB ou l'"iPod".
(c) S'assurer que le périphérique de stockage USB ou l'"iPod" utilisé par le client possède une version et un format compatibles.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le format du périphérique de stockage USB est compatible La version de l'"iPod" est compatible |
A |
| Les fichiers pouvant être lus n'existent pas Le format du périphérique de stockage USB n'est pas compatible La version de l'"iPod" n'est pas compatible |
B |
| B |
| FIN |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |
(a) Débrancher le connecteur F141 de l'ensemble d'autoradio et d'affichage.
(b) Débrancher le connecteur F142 de l'ensemble d'adaptateur de prise stéréo n° 1.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F141,F142) Cliquer sur Location & Routing(F141,F142) Cliquer sur Connector(F141) Cliquer sur Connector(F141) Cliquer sur Connector(F142) Cliquer sur Connector(F142)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F141-1 (USV1) - F142-1 (UPI) |
Toujours | En dessous de 1 Ω |
|
F141-2 (US1-) - F142-2 (UDO-) |
Toujours | En dessous de 1 Ω |
|
F141-3 (US1+) - F142-3 (UDO+) |
Toujours | En dessous de 1 Ω |
|
F141-4 (UGD1) - F142-4 (UJSG) |
Toujours | En dessous de 1 Ω |
|
F141-5 (USG1) - F142-5 (UJSS) |
Toujours | En dessous de 1 Ω |
|
F141-1 (USV1) ou F142-1 (UPI) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F141-2 (US1-) ou F142-2 (UDO-) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F141-3 (US1+) ou F142-3 (UDO+) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F141-4 (UGD1) ou F142-4 (UJSG) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F141-5 (USG1) ou F142-5 (UJSS) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (USV1 ET UGND) |
(a) Débrancher le connecteur F142 de l'ensemble d'adaptateur de prise stéréo n° 1.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F142) Cliquer sur Location & Routing(F142) Cliquer sur Connector(F142) Cliquer sur Connector(F142)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F142-1 (UPI) - F142-4 (UJSG) |
Contacteur d'allumage en position ON |
4,5 à 5,5 V |
CONSEIL:
Mesurer la tension avec les connecteurs de l'ensemble de récepteur de radio et d'affichage branchés.
| NON OK | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 4. |
FORMATER L'APPAREIL USB OU INITIALISER L'"iPod" ET VERIFIER A NOUVEAU |
(a) Formater l'appareil de stockage USB ou initialiser l'"iPod" pour supprimer les fichiers audio.
REMARQUE:
Lors du formatage de l'appareil de stockage USB ou de l'"iPod", tous les fichiers audio enregistrés dans l'appareil sont supprimés. Veiller à sauvegarder les fichiers audio avant d'effectuer cette procédure.
(b) Restaurer les données et vérifier si le problème peut être reproduit.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le dysfonctionnement disparaît |
A |
| Le dysfonctionnement se produit. |
B |
| A |
| FIN |
|
| 5. |
VERIFIER LE DISPOSITIF DE STOCKAGE USB OU "iPod" |
(a) Débrancher le périphérique de stockage USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo n° 1.
(b) Amener le contacteur d'allumage de la position OFF à la position ON
CONSEIL:
Si un autre périphérique de stockage USB ou "iPod" doit être branché, il est nécessaire de mettre le contacteur d'allumage en position OFF afin que le dispositif soit détecté.
(c) Brancher un appareil de stockage USB ou "iPod" en bon état sur l'ensemble d'adaptateur de prise stéréo n° 1.
CONSEIL:
(d) Effectuer à nouveau l'opération et vérifier si le symptôme du problème se reproduit.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le dysfonctionnement disparaît |
A |
| Le dysfonctionnement se produit |
B |
| A |
| FIN |
|
| 6. |
VERIFIER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
(a) Remplacer l'ensemble d'adaptateur de prise stéréo n° 1 par un élément neuf ou en bon état.
Cliquer ici
(b) Vérifier si le symptôme du problème se reproduit.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le dysfonctionnement disparaît |
A |
| Le dysfonctionnement se produit |
B |
| A |
| FIN (DYSFONCTIONNEMENT DE L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |
| B |
| REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
