Toyota bZ4X - Manuel de réparation (2021-2024): Erreur de lecture/reconnaissance de système audio USB

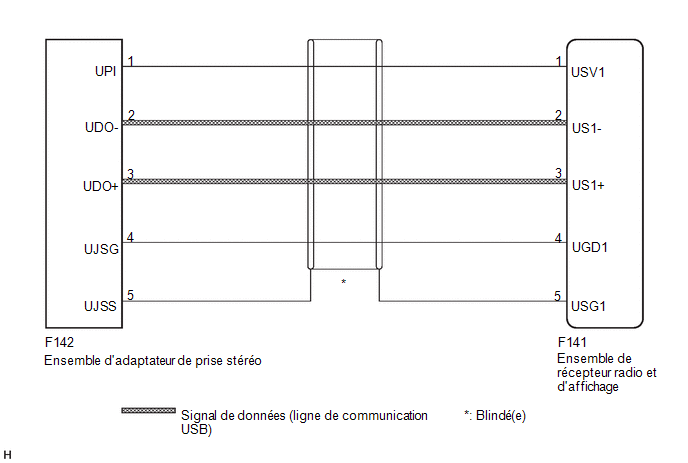

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

CONSEIL:

• Quand de nombreux dossiers ou fichiers existent dans le périphérique de stockage USB, la lecture peut être longue à démarrer.
• En cas d'utilisation d'un périphérique de stockage USB, les fichiers protégés par des droits d'auteur ou chiffrés ne peuvent pas être lus
• En cas d'utilisation d'un moyeu USB, le retirer.
• Lorsque les fichiers de l’appareil de stockage USB ne sont pas lus dans l’ordre défini, effectuer la procédure suivante.
  1. Attribuer un numéro au début de chaque nom de fichier.
  2. Déplacer les fichiers vers un dossier et copier chaque dossier vers le périphérique de stockage USB.

PROCÉDURE

(a) Débrancher le périphérique de stockage USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo.

(b) S'assurer qu'il y a des fichiers pouvant être lus sur l'appareil de stockage USB ou l'"iPod".

(c) S'assurer que le périphérique de stockage USB ou l'"iPod" utilisé par le client possède une version et un format compatibles.

Résultat:

B

FIN

A

(a) Débrancher le connecteur F141 de l'ensemble d'autoradio et d'affichage.

(b) Débrancher le connecteur F142 de l'ensemble d'adaptateur de prise stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F141,F142) Cliquer sur Location & Routing(F141,F142) Cliquer sur Connector(F141) Cliquer sur Connector(F141) Cliquer sur Connector(F142) Cliquer sur Connector(F142) Branchement du tester Condition Condition spécifiée F141-1 (USV1) - F142-1 (UPI) Toujours En dessous de 1 Ω F141-2 (US1-) - F142-2 (UDO-) Toujours En dessous de 1 Ω F141-3 (US1+) - F142-3 (UDO+) Toujours En dessous de 1 Ω F141-4 (UGD1) - F142-4 (UJSG) Toujours En dessous de 1 Ω F141-5 (USG1) - F142-5 (UJSS) Toujours En dessous de 1 Ω F141-1 (USV1) ou F142-1 (UPI) - Masse de carrosserie Toujours 10 kΩ ou plus F141-2 (US1-) ou F142-2 (UDO-) - Masse de carrosserie Toujours 10 kΩ ou plus F141-3 (US1+) ou F142-3 (UDO+) - Masse de carrosserie Toujours 10 kΩ ou plus F141-4 (UGD1) ou F142-4 (UJSG) - Masse de carrosserie Toujours 10 kΩ ou plus F141-5 (USG1) ou F142-5 (UJSS) - Masse de carrosserie Toujours 10 kΩ ou plus

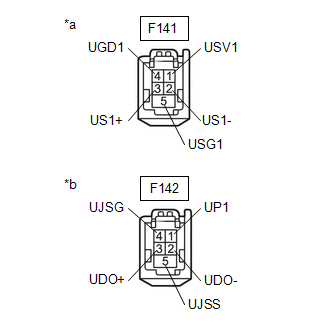

*a Vue avant du connecteur de faisceau de câbles (vers l'ensemble de récepteur radio et d'affichage) *b Vue avant du connecteur côté faisceau de câbles (vers l'ensemble d'adaptateur de prise stéréo)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

(a) Débrancher le connecteur F142 de l'ensemble d'adaptateur de prise stéréo.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(F142) Cliquer sur Location & Routing(F142) Cliquer sur Connector(F142) Cliquer sur Connector(F142) Branchement du tester Condition Condition spécifiée F142-1 (UPI) - F142-4 (UJSG) Contacteur d'allumage en position ON 4,5 à 5,5 V CONSEIL: Mesurer la tension avec les connecteurs de l'ensemble de récepteur de radio et d'affichage branchés.

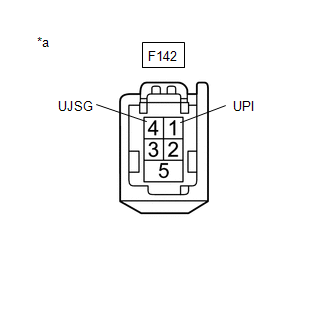

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble d'adaptateur de prise stéréo)

NON OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

OK.

(a) Formater l'appareil de stockage USB ou initialiser l'"iPod" pour supprimer les fichiers audio.

REMARQUE:

Lors du formatage de l'appareil de stockage USB ou de l'"iPod", tous les fichiers audio enregistrés dans l'appareil sont supprimés. Veiller à sauvegarder les fichiers audio avant d'effectuer cette procédure.

(b) Restaurer les données et vérifier si le problème peut être reproduit.

Résultat:

A

FIN

B

(a) Débrancher le périphérique de stockage USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo.

(b) Amener le contacteur d'allumage de la position OFF à la position ON

CONSEIL:

Si un autre périphérique de stockage USB ou "iPod" doit être branché, il est nécessaire de mettre le contacteur d'allumage en position OFF afin que le dispositif soit détecté.

(c) Brancher un appareil de stockage USB ou "iPod" en bon état sur l'ensemble d'adaptateur de prise stéréo.

CONSEIL:

• Lorsqu'un périphérique de stockage USB est utilisé, le remplacer par un autre dispositif et procéder à la vérification.
• Lorsqu'un "iPod" est utilisé, le remplacer par un autre appareil et effectuer la vérification.

(d) Effectuer à nouveau l'opération et vérifier si le symptôme du problème se reproduit.

Résultat:

A

FIN

B

(a) Remplacer l'ensemble d'adaptateur de prise stéréo par un élément neuf ou en bon état.

Cliquer ici

(b) Vérifier si le symptôme du problème se reproduit.

Résultat:

A

FIN (DYSFONCTIONNEMENT DE L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO)

B

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE
