POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

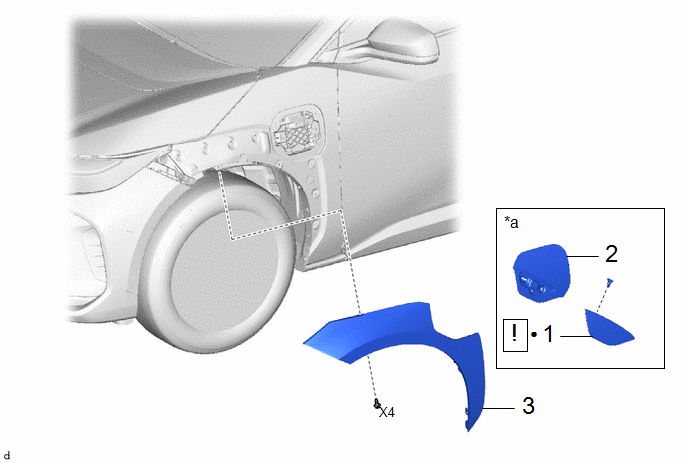

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MOULURE DE PANNEAU LATERAL N° 1 |
75621B |
|
- | - |
|
2 | ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE GAUCHE |
773D0 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT |
75602A | - |
- | - |
|
*a | Pour côté gauche |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LA MOULURE DE PANNEAU LATERAL N° 1 (pour côté gauche)
|
Ruban adhésif double face |
- | - |

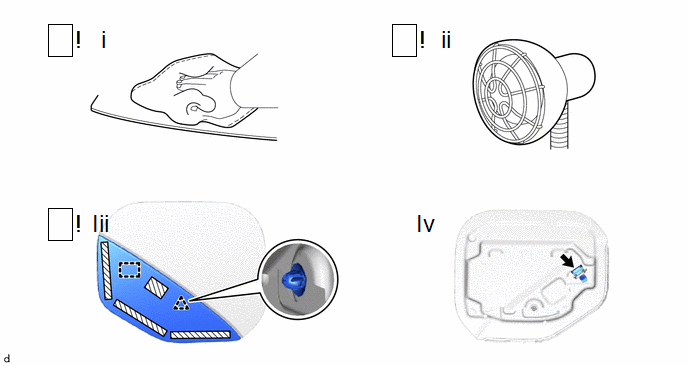

(1) Nettoyer la surface de l'ensemble de couvercle d'entrée de charge.
1. A l'aide d'une lampe chauffante, chauffer la surface de l'ensemble de couvercle d'entrée de charge.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ensemble de couvercle d'entrée de charge |
40 à 60°C (104 à 140°F) |
- | - |
|

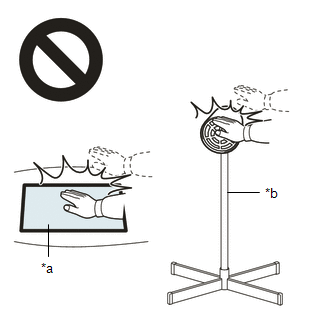

*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble de couvercle d'entrée de charge.
2. Retirer le reste de ruban adhésif double face de l'ensemble de couvercle d'entrée de charge.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface de l'ensemble de couvercle d'entrée de charge.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ensemble de couvercle d'entrée de charge |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement l'ensemble de couvercle d'entrée de charge.
(3) Retirer la feuille de protection d'une moulure de panneau latéral n° 1 neuve et engager le guide et l'agrafe pour reposer la moulure de panneau latéral n° 1, comme indiqué sur le schéma.
CONSEIL:
(4) Reposer le dispositif de retenue.
2. REPOSER L'ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE (pour côté gauche)
3. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT
