Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

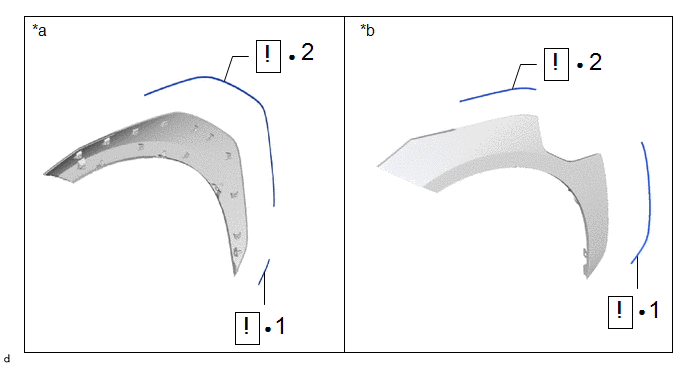

PIECES CONSTITUTIVES (REMONTAGE)

Procédure		N° de référence
1	REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 5	53855		-	-
2	REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 3	53853		-	-

*a	Pour côté droit	*b	Pour côté gauche
●	Pièce non réutilisable	-	-

PROCÉDURE

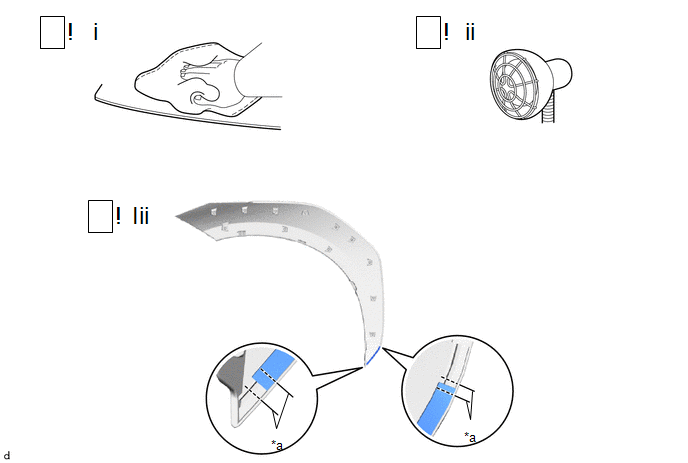

1. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 5

(a) Pour le côté gauche:

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure d'aile avant.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

2. Retirer le reste de ruban adhésif double face de la moulure d'aile avant.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

(3) Déposer la feuille de protection d'un rembourrage d'extension de passage de roue avant n° 5 neuf et reposer le rembourrage d'extension de passage de roue avant n° 5, comme indiqué sur le schéma.

CONSEIL:

• Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
• Appuyer fermement sur le rembourrage d'extension de passage de roue avant n° 5 pour le reposer.

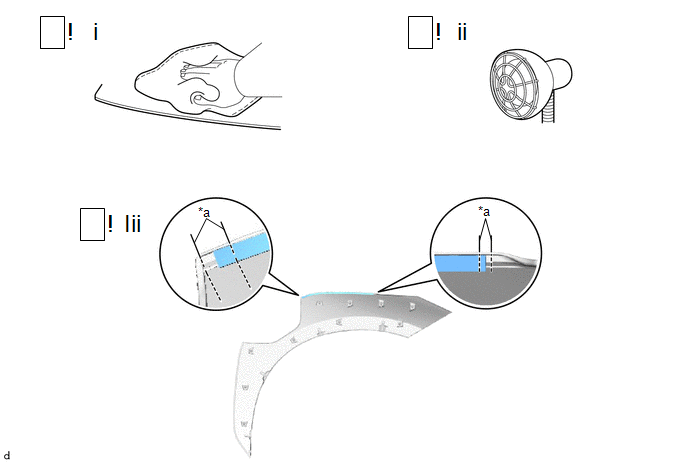

(b) Pour le côté droit:

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure d'aile avant.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

2. Retirer le reste de ruban adhésif double face de la moulure d'aile avant.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

(3) Déposer la feuille de protection d'un rembourrage d'extension de passage de roue avant n° 5 neuf et reposer le rembourrage d'extension de passage de roue avant n° 5, comme indiqué sur le schéma.

CONSEIL:

• Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
• Appuyer fermement sur le rembourrage d'extension de passage de roue avant n° 5 pour le reposer.

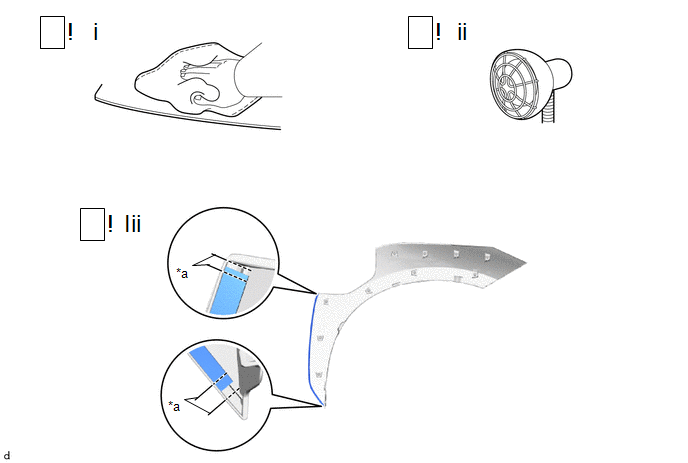

2. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 3

(a) Pour le côté gauche:

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure d'aile avant.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

2. Retirer le reste de ruban adhésif double face de la moulure d'aile avant.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

(3) Déposer la feuille de protection d'un rembourrage d'extension de passage de roue avant n° 3 neuf et reposer le rembourrage d'extension de passage de roue avant n° 3, comme indiqué sur le schéma.

CONSEIL:

• Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
• Appuyer fermement sur le rembourrage d'extension de passage de roue avant n° 3 pour le reposer.

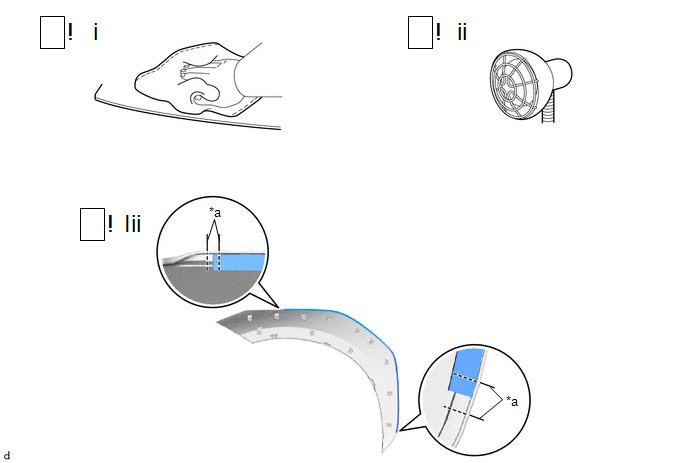

(b) Pour le côté droit:

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure d'aile avant.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

2. Retirer le reste de ruban adhésif double face de la moulure d'aile avant.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'aile avant.

Température de chauffage

Elément	Température	Elément	Température
Moulure d'aile avant	20 à 30°C (68 à 86°F)	-	-

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer la moulure arrière d'aile avant de manière excessive.

(3) Déposer la feuille de protection d'un rembourrage d'extension de passage de roue avant n° 3 neuf et reposer le rembourrage d'extension de passage de roue avant n° 3, comme indiqué sur le schéma.

CONSEIL:

• Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
• Appuyer fermement sur le rembourrage d'extension de passage de roue avant n° 3 pour le reposer.
