Toyota bZ4X - Manuel de réparation (2021-2024): La fonction de verrouillage de porte de coffre ne fonctionne pas

DESCRIPTION

Si la fonction de verrouillage à l'ouverture ne fonctionne pas pour la porte de coffre uniquement, alors que la fonction de déverrouillage à l'ouverture fonctionne, le code de demande est transmis correctement par la porte de coffre. Dans ce cas, il peut y avoir un dysfonctionnement au niveau du contacteur de verrouillage (branchement entre le contacteur de dispositif d'ouverture de porte de coffre et l'ECU de certification (ensemble d'ECU de clé intelligente)).

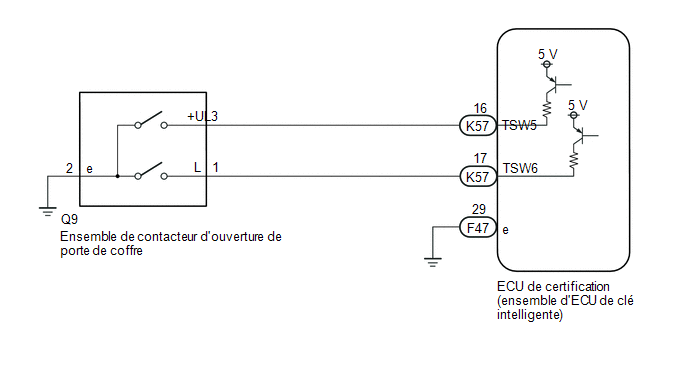

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie, puis sélectionner le modèle de véhicule manuellement.

  Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.

• Le système de clé intelligente (pour fonction d'ouverture) utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section Comment utiliser la rechercher de pannes. Faire une recherche de pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.

  Cliquer ici

• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution.

  Cliquer ici

• Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
• Après une réparation, s'assurer qu'aucun DTC n'est émis.

PROCÉDURE

1.	VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal du réseau multiplex est actionné, vérifier si la porte de coffre se vérouille et se dévérouille selon le fonctionnement du contacteur.

Cliquer ici

OK.:

Le verrouillage/déverrouillage de la porte de coffre fonctionne normalement.

NON OK

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK.

2.	VERIFIER LE GTS (CONTACTEUR DE VERROUILLAGE DU COUVERCLE DE COFFRE/DE LA PORTE DE COFFRE)

(a) Vérifier la Data List en suivant les indications à l'affichage du GTS.

Body Electrical > Smart Key > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Trunk Lid/Back Door Lock Switch	Ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage)	OFF ou ON	OFF: ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage) non enfoncé ON: ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage) enfoncé	S'affiche, que l'ensemble de contacteur de dispositif d'ouverture de porte de coffre (contacteur de verrouillage) soit en position ON ou OFF. Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement du contacteur lorsque la fonction de verrouillage de porte de coffre ne fonctionne pas.

Body Electrical > Smart Key > Data List

Affichage du tester
Trunk Lid/Back Door Lock Switch

CONSEIL:

Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

OK.:

L'affichage de GTS change conformément au fonctionnement de l'ensemble de contacteur de dispositif d'ouverture de porte de coffre.

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE - ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE))

(a) Débrancher le connecteur K57 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur Q9 de l'ensemble de contacteur d'ouverture de porte de coffre.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K57,Q9) Cliquer sur Location & Routing(K57,Q9) Cliquer sur Connector(K57) Cliquer sur Connector(K57) Cliquer sur Connector(Q9) Cliquer sur Connector(Q9)

Branchement du tester	Condition	Condition spécifiée
K57-17 (TSW6) - Q9-1 (L)	Toujours	En dessous de 1 Ω
K57-17 (TSW6) ou Q9-1 (L) - Autres bornes et masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

4.	VERIFIER L'ENSEMBLE DE CONTACTEUR DE DISPOSITIF D'OUVERTURE DE PORTE DE COFFRE (CONTACTEUR DE VERROUILLAGE)

Cliquer ici

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

REMPLACER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE
