DESCRIPTION
L'ECU de commande EV et l'ensemble de compresseur avec moteur communiquent via une ligne directe. La commande du compresseur est arrêtée et ce DTC est enregistré si la communication est coupée ou si des informations anormales sont reçues.
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Mémoire |
---|---|---|---|---|
B149887 |
Message local d'absence d'inverseur d'A/C |
Condition de diagnostic:
|
|
Mémorisé(s) |
Tableau de combinaison de condition de détection de DTC
Condition du véhicule |
||||
---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
||
Condition de diagnostic |
READY ON |
○ |
○ |
○ |
Etat du dysfonctionnement |
Erreur dans la ligne de communication entre l'ECU de commande EV et l'ensemble de compresseur avec moteur |
○ |
- |
- |
Coupure de circuit dans la ligne de communication entre l'ECU de commande EV et l'ensemble de compresseur avec moteur |
- |
○ |
- |
|
Source d'alimentation électrique haute tension coupée |
- |
- |
○ |
|
Durée de détection |
- |
- |
- |
|
Compteur de trajet |
1 cycle(s) |
1 cycle |
1 cycle(s) |
CONSEIL:
Si les conditions de l'une de ces séquences sont détectées, un DTC sera enregistré

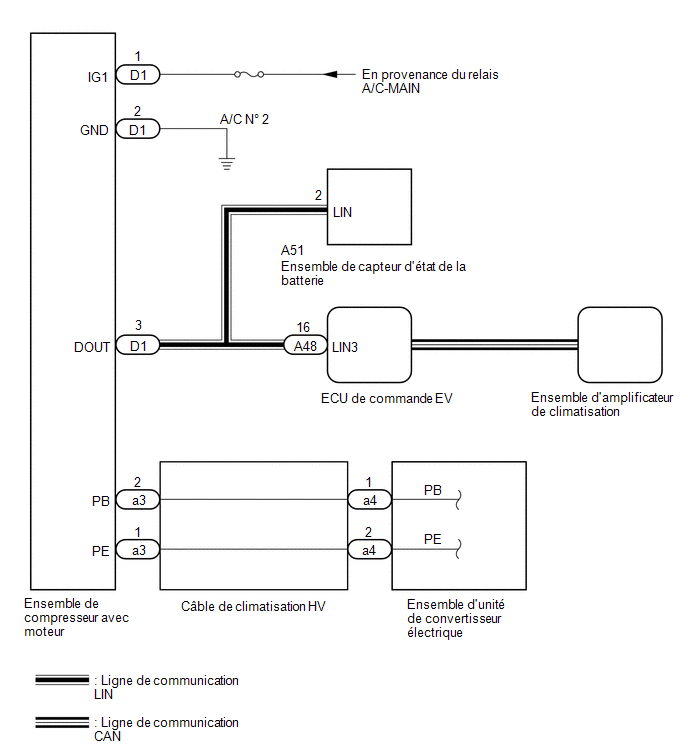

SCHEMA DE CABLAGE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
ATTENTION:
Cliquer ici
Cliquer ici
REMARQUE:
Cliquer ici
Cliquer ici
Cliquer ici
Cliquer ici
Cliquer ici
PROCÉDURE
1. |
VERIFIER LES DTC (EV) |
(a) Vérifier les DTC.
Powertrain > EV > Trouble Codes
Résultat:
Résultat |
Passer au point |
---|---|
Les DTC P058A01 et P162B87 ne sont pas émis |
A |
Le DTC P058A01 ou P162B87 est émis |
B |
B | ![]() |
PASSER AU POINT 5 |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC MOTEUR - BATTERIE AUXILIAIRE ET MASSE DE CARROSSERIE) |
ATTENTION:
Ne pas débrancher le connecteur du côté haute tension.
REMARQUE:
Comme d'autres DTC sont enregistrés lorsque le contacteur d'allumage est mis en position ON tandis que le connecteur est débranché, s'assurer d'effacer les DTC une fois l'inspection terminée.
(a) Débrancher le connecteur de l'ensemble de compresseur avec moteur électrique. REMARQUE: Ne pas laisser de corps étrangers ou de l'eau pénétrer dans l'ensemble de compresseur avec moteur. |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:

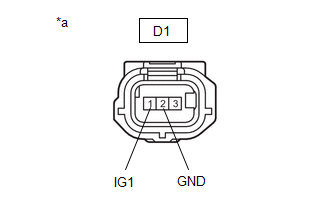

Cliquer sur Location & Routing(D1) Cliquer sur Location & Routing(D1) Cliquer Connector(D1) Cliquer Connector(D1)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
D1-1 (IG1) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(D1) Cliquer sur Location & Routing(D1) Cliquer Connector(D1) Cliquer Connector(D1)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
D1-2 (GND) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC MOTEUR - ECU DE COMMANDE EV) |
(a) Débrancher le connecteur A48 de l'ECU de commande EV.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(D1,A48) Cliquer sur Location & Routing(D1,A48) Cliquer Connector(D1) Cliquer Connector(D1) Cliquer sur Connector(A48) Cliquer sur Connector(A48)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
D1-3 (DOUT) - A48-16 (LIN3) |
Toujours |
En dessous de 1 Ω |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC MOTEUR - ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE) |
ATTENTION:
Veiller à porter des gants isolants.
(a) Débrancher le connecteur a3 de l'ensemble de compresseur avec moteur électrique.
(b) Débrancher le connecteur a4 de l'ensemble d'unité de convertisseur électrique.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(a3,a4) Cliquer sur Location & Routing(a3,a4) Cliquer sur Connector(a3) Cliquer sur Connector(a3) Cliquer sur Connector(a4) Cliquer sur Connector(a4)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
a3-2 (PB) - a4-1 (PB) |
Toujours |
En dessous de 1 Ω |
a3-1 (PE) - a4-2 (PE) |
Toujours |
En dessous de 1 Ω |
a3-2 (PB) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
OK. | ![]() |
REMPLACER L'ENSEMBLE DE COMPRESSEUR AVEC MOTEUR |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
5. |
VERIFIER SI UN DTC EST EMIS |
(a) Débrancher le connecteur A51 de l'ensemble de capteur d'état de la batterie.
(b) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.
Résultat:
Résultat |
Passer au point |
---|---|
B149887 n'est pas émis |
A |
B149887 est émis |
B |
A | ![]() |
REMPLACER L'ENSEMBLE DE CAPTEUR D'ETAT DE BATTERIE |
|
6. |
VERIFIER LES DTC (EV) |
(a) Rebrancher le connecteur A51 de l'ensemble de capteur d'état de batterie.
(b) Débrancher le connecteur D1 de l'ensemble de compresseur avec moteur.
(c) Vérifier les DTC.
Powertrain > EV > Trouble Codes
Résultat:
Résultat |
Passer au point |
---|---|
Les DTC P058A01 et P162B87 ne sont pas émis |
A |
Le DTC P058A01 ou P162B87 est émis |
B |
A | ![]() |
REMPLACER L'ENSEMBLE DE COMPRESSEUR AVEC MOTEUR |
|
7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC MOTEUR - ECU DE COMMANDE EV) |
(a) Débrancher le connecteur A48 de l'ECU de commande EV.
(b) Débrancher le connecteur D1 de l'ensemble de compresseur avec moteur.
(c) Débrancher le connecteur A51 de l'ensemble de capteur d'état de la batterie.
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A48,D1,A51) Cliquer sur Location & Routing(A48,D1,A51) Cliquer sur Connector(A48) Cliquer sur Connector(A48) Cliquer Connector(D1) Cliquer Connector(D1) Cliquer sur Connector(A51) Cliquer sur Connector(A51)
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
A48-16 (LIN3) - D1-3 (DOUT) |
Toujours |
En dessous de 1 Ω |
A48-16 (LIN3) - A51-2 (LIN) |
Toujours |
En dessous de 1 Ω |
A48-16 (LIN3) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
D1-3 (DOUT) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
A51-2 (LIN) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
OK. | ![]() |
REMPLACER L'ECU DE COMMANDE EV |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
