DESCRIPTION
|
Objet de la détection | Symptôme |
Zone incriminée |
|---|---|---|
|
Mode d'arrêt de communication d'ECU de la batterie |
L'arrêt de la communication pour "HV Battery" s'affiche sur l'écran "Communication Bus Check" du GTS. Cliquer ici |
|

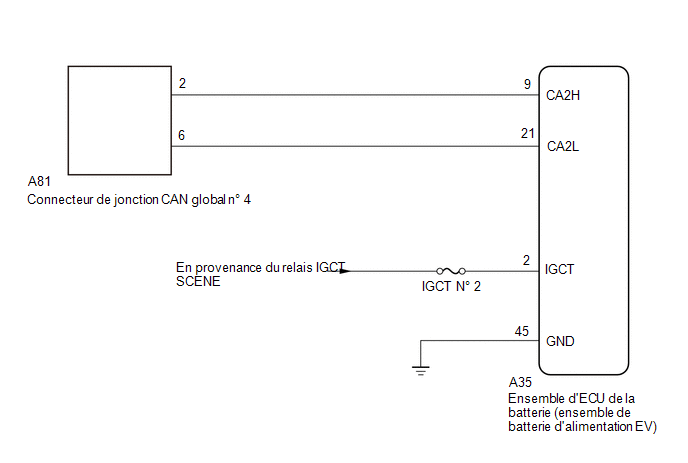

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Lors de la période test de confirmation, respecter toutes les limitations de vitesse et le code de la route.
REMARQUE:
Cliquer ici
Cliquer ici
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
Cliquer ici
Procédure de vérification DTC: mettre le contacteur d'allumage sur ON et attendre 1 minute ou plus. Puis faire fonctionner le système incriminé potentiel et conduire le véhicule à une vitesse minimum de 60 km/h (37 mi/h) pendant 5 minutes minimum.
Cliquer ici
CONSEIL:
PROCÉDURE
|
1. | RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DE BUS CAN (LIGNE SECONDAIRE D'ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV)) |
(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
(b) Débrancher le connecteur A35 de l'ensemble d'ECU de la batterie (ensemble de batterie d'alimentation EV).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A35) Cliquer sur Location & Routing(A35) Cliquer sur Connector(A35) Cliquer sur Connector(A35)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A35-9 (CA2H) - A35-21 (CA2L) |
Câble débranché de la borne négative (-) de la batterie auxiliaire |
54 à 69 Ω |
| NON OK | | REPARER OU REMPLACER LES LIGNES SECONDAIRES CAN OU LE CONNECTEUR (ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV)) |
|
| 2. |
VERIFIER LE CIRCUIT D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV) |
(a) Vérifier le circuit d'alimentation électrique de l'ensemble d'ECU de la batterie (ensemble de batterie d'alimentation EV).
Cliquer ici
| OK. | | REMPLACER L'ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV) |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
