PIECES CONSTITUTIVES

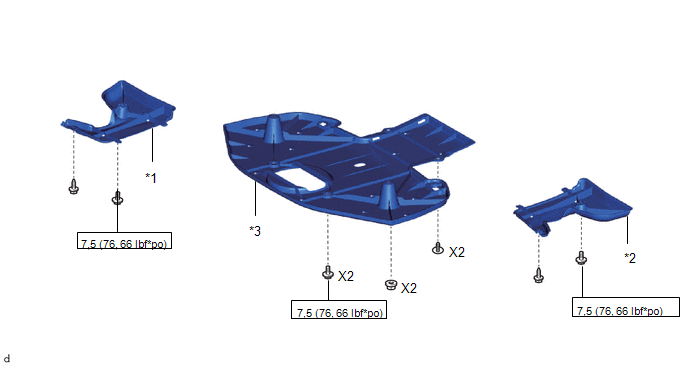

SCHEMA
|
*1 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
*2 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
|
*3 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

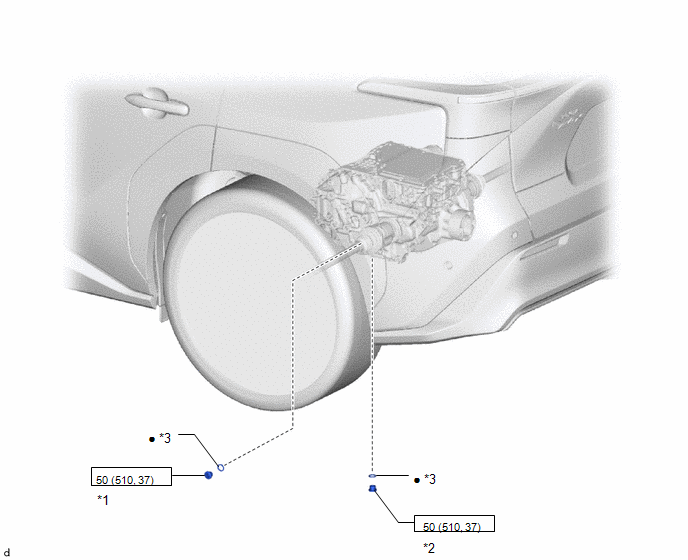

SCHEMA
|
*1 | BOUCHON DE REMPLISSAGE |
*2 | BOUCHON DE VIDANGE |
|
*3 | JOINT D'ETANCHEITE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
