POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

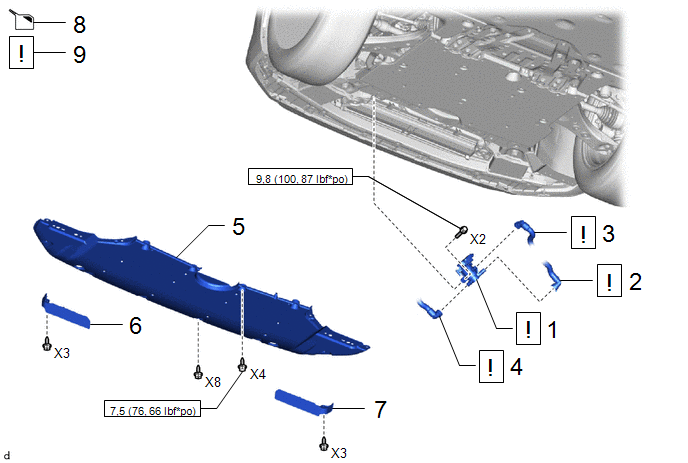

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE |
87240 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE DURITE D'EAU C |
87209C |
|
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE D'EAU |
87209 |
|
- | - |
|
4 | SOUS-ENSEMBLE DE DURITE D'EAU B |
87209B |
|
- | - |
|
5 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
6 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
7 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
8 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
| 9 |
RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT |
- |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE

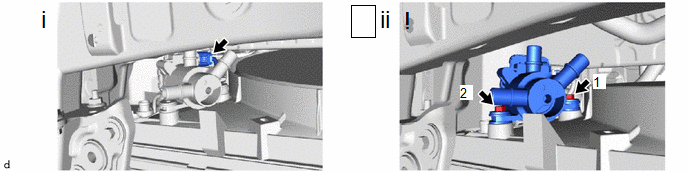

1. REPOSER L'ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE
(1) Brancher le connecteur.
(2) Reposer l'ensemble de soupape d'eau de chauffage à l'aide des 2 boulons, dans l'ordre indiqué sur le schéma.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}

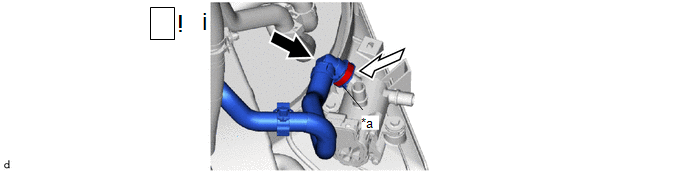

2. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU C
|
*a | Dispositif de retenue |
- | - |
.png) |
Appuyer |
.png) |
Enfoncer |
(1) Brancher le sous-ensemble de durite d'eau C sur l'ensemble de soupape d'eau de chauffage.
1. Brancher le sous-ensemble de durite d'eau C sur l'ensemble de soupape d'eau de chauffage.
2. Enfoncer le dispositif de retenue.
3. S'assurer que l'ensemble de soupape d'eau de chauffage et le sous-ensemble de durite d'eau C sont correctement branchés en tirant dessus.

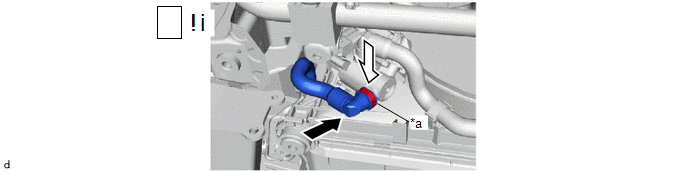

3. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU
|
*a | Dispositif de retenue |
- | - |
|
|
Appuyer |
|
Enfoncer |
(1) Brancher le sous-ensemble de durite d'eau sur l'ensemble de soupape d'eau de chauffage.
1. Brancher le sous-ensemble de durite d'eau sur l'ensemble de soupape d'eau de chauffage.
2. Enfoncer le dispositif de retenue.
3. S'assurer que l'ensemble de soupape d'eau de chauffage et le sous-ensemble de durite d'eau sont correctement branchés en tirant dessus.

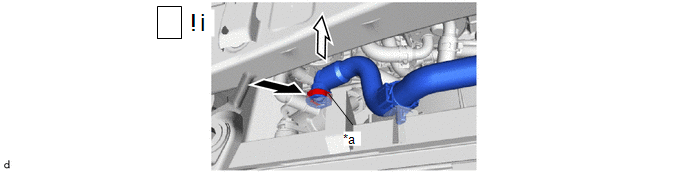

4. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU B
|
*a | Dispositif de retenue |
- | - |
|
|
Appuyer |
|
Enfoncer |
(1) Brancher le sous-ensemble de durite d'eau B sur l'ensemble de soupape d'eau de chauffage.
1. Brancher le sous-ensemble de durite d'eau B sur l'ensemble de soupape d'eau de chauffage.
2. Enfoncer le dispositif de retenue.
3. S'assurer que l'ensemble de soupape d'eau de chauffage et le sous-ensemble de durite d'eau B sont correctement branchés en tirant dessus.
5. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
6. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
7. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
8. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici .gif)
9. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
