Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

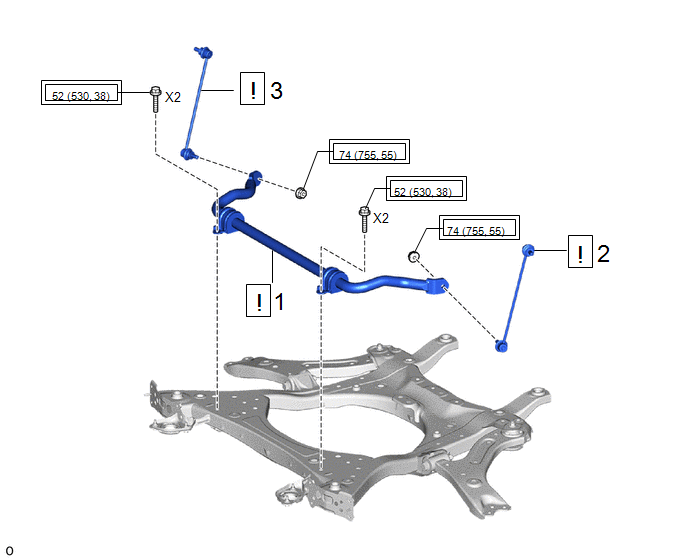

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

BARRE STABILISATRICE AVANT

48811

-

-

2

ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE

48810

-

-

3

ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE

48820B

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

4

ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR

30610

-

-

-

PROCÉDURE

1. REPOSER LA BARRE STABILISATRICE AVANT

Avant du véhicule

-

-

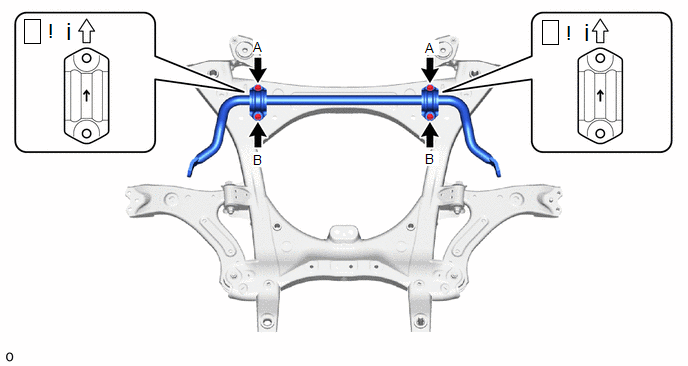

(1) Reposer la barre stabilisatrice avant sur la traverse de suspension avant à l'aide des 4 boulons.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

REMARQUE:

2. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE

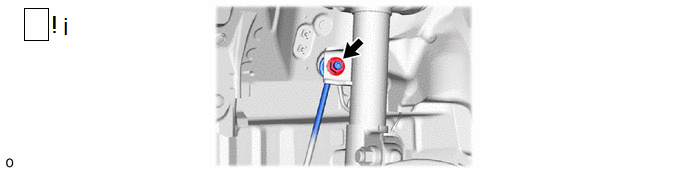

(1) Reposer l'écrou et l'ensemble de biellette de barre stabilisatrice avant gauche de la barre stabilisatrice avant.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

REMARQUE:

Veiller à ne pas endommager le soufflet du joint à rotule.

CONSEIL:

Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.

3. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE

4. REPOSER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR

Cliquer ici
