POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

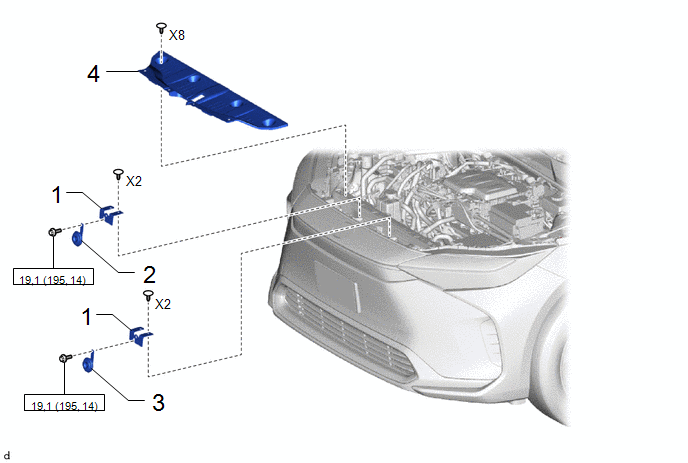

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE D'AVERTISSEUR SONORE |
86511 | - |
- | - |
|
2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
86510 | - |
- | - |
|
3 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
86520 | - |
- | - |
|
4 | COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR |
53289A | - |
- | - |
 |
N*m (kgf*cm, lbf*pi) | - |
- |
PROCÉDURE
1. REPOSER LE CACHE D'AVERTISSEUR SONORE
2. REPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE
Torque:
19,1 N·m {195 kgf·cm, 14 ft·lbf}
3. REPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE
Torque:
19,1 N·m {195 kgf·cm, 14 ft·lbf}
4. REPOSER LE CACHE D'OUVERTURE DE SUPPORT DE RADIATEUR
