POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

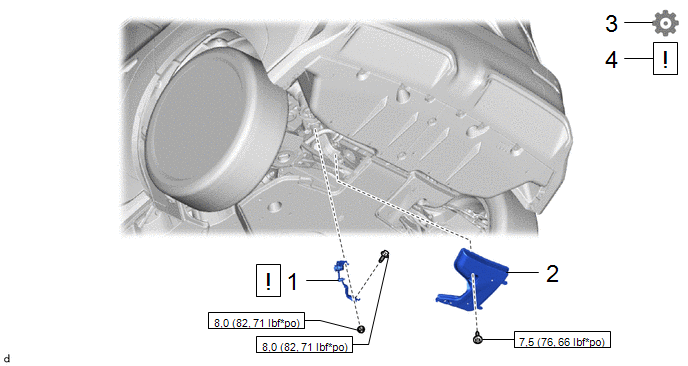

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C |
|
- | - |
|
2 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
|
3 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
4 | VERIFIER LA PORTEE DES PHARES |
- |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE
|
|
REMARQUE: Si le sous-ensemble de capteur de commande de hauteur arrière gauche a subi un choc ou une chute, le remplacer par un élément neuf. |
Torque:
Boulon :
8,0 N·m {82 kgf·cm, 71s in·lbf}
Ecrou :
8,0 N·m {82 kgf·cm, 71s in·lbf}
2. REPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
3. EFFECTUER L'INITIALISATION
Cliquer ici
.gif)
4. VERIFIER LA PORTEE DES PHARES
Cliquer ici
