POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

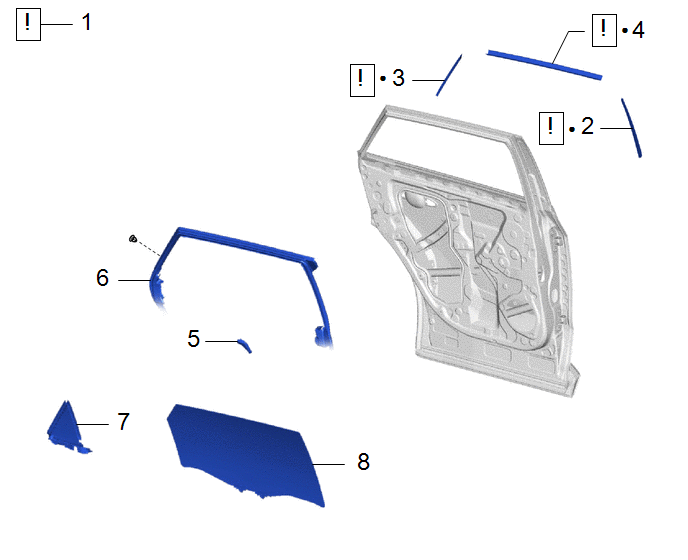

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | INSTRUCTIONS DE REPARATION |
- |
|
- | - |
|
2 | RUBAN DE MASQUAGE N° 1 |
75922M |
|
- | - |
|
3 | RUBAN DE MASQUAGE N° 3 |
75926C |
|
- | - |
|
4 | BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE |
75988E |
|
- | - |
|
5 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
67674A | - |
- | - |
|
6 | BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
|
7 | ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE |
67480 | - |
- | - |
|
8 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. INSTRUCTIONS DE REPARATION
|
|
Cliquer ici |

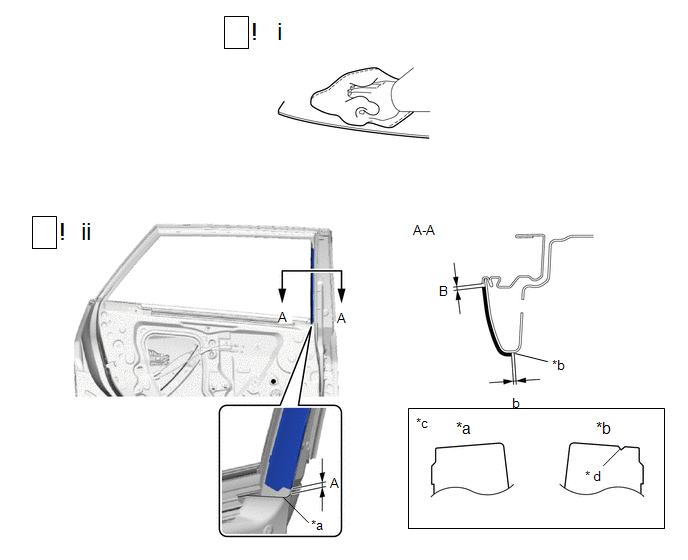

2. REPOSER LE RUBAN DE MASQUAGE N° 1
|
*a | Pour côté gauche |
*b | Pour côté droit |
|
*a | Panneau intérieur |
*b | Bord de surface recourbée |
|
*c | Encoche pour l'identification |
* d | Triangle |
(1) Nettoyer la surface de la carrosserie du véhicule.
1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
- | - |

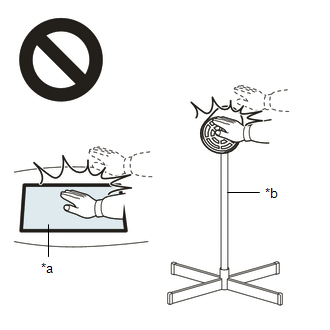

ATTENTION:
.png)
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.
2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) Poser un ruban de masquage n° 1 neuf comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 6,7 mm (0,264 po) |
B | 1,2 mm (0,0472 po) |
|
b | 1,0 mm (0,0394 po) |
- | - |

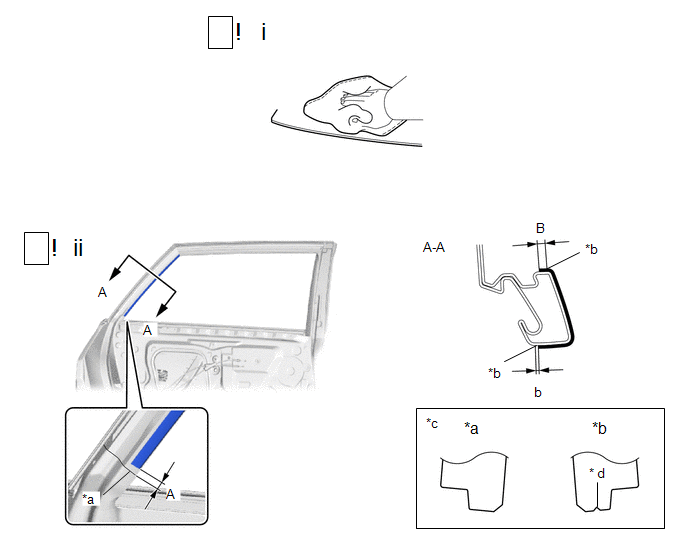

3. POSER LE RUBAN DE MASQUAGE N° 3
|
*a | Pour côté gauche |
*b | Pour côté droit |
|
*a | Panneau intérieur |
*b | Bord de surface recourbée |
|
*c | Encoche pour l'identification |
* d | Triangle |
(1) Nettoyer la surface de la carrosserie du véhicule.
1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.
2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) Poser un ruban de masquage n° 3 neuf comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 5,2 mm (0,205 po) |
B | 2,6 mm (0,102 po) |
|
b | 1,0 mm (0,0394 po) |
- | - |

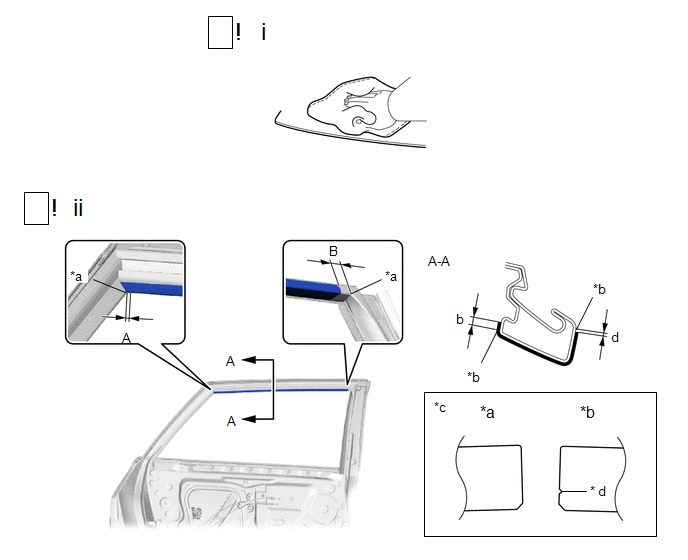

4. REPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE
|
*a | Pour côté gauche |
*b | Pour côté droit |
|
*a | Coin de cadre |
*b | Bord de surface recourbée |
|
*c | Encoche pour l'identification |
* d | Triangle |
(1) Nettoyer la surface de la carrosserie du véhicule.
1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.
2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) Poser une bande décorative extérieure de porte arrière neuve, comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 4,0 mm (0,157 po.) |
B | 16,1 mm (0,634 po) |
|
b | 2,6 mm (0,102 po) |
d | 1,0 mm (0,0394 po) |
5. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE
6. RACCORDER LE BOURRELET DE PORTE ARRIERE
7. REPOSER L'ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE
8. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici .gif)
