DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

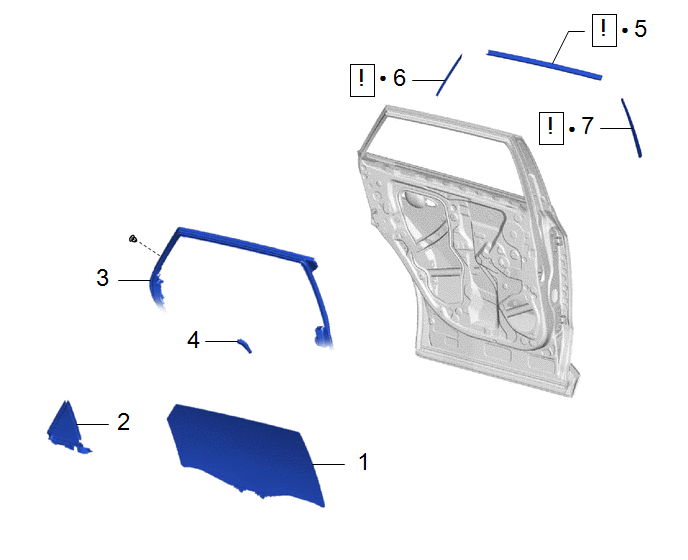

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 | - |
- | - |
|
2 | ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE |
67480 | - |
- | - |
|
3 | BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
|
4 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
67674A | - |
- | - |
|
5 | BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE |
75988E |
|
- | - |
|
6 | RUBAN DE MASQUAGE N° 3 |
75926C |
|
- | - |
|
7 | RUBAN DE MASQUAGE N° 1 |
75922M |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE
Cliquer ici
3. DETACHER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
4. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE
Cliquer ici
5. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

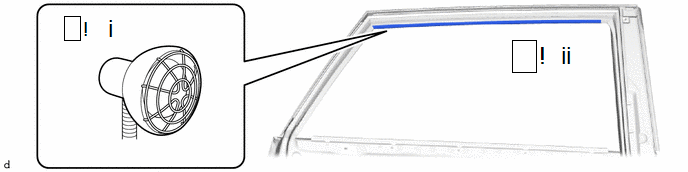

(1) A l'aide d'une lampe chauffante, chauffer la surface de la bande décorative extérieure de porte arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Bande décorative extérieure de porte |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la bande décorative extérieure de porte arrière.
(2) Extraire une extrémité de la bande décorative extérieure de porte arrière pour la déposer.
CONSEIL:
Lorsque l'on tire sur la bande décorative extérieure de porte arrière, la tirer parallèlement à la carrosserie.
6. DEPOSER LE RUBAN DE MASQUAGE N° 3

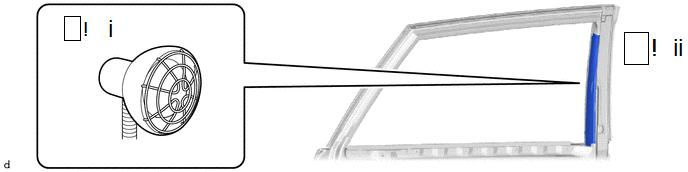

(1) A l'aide d'une lampe chauffante, chauffer la surface du ruban de masquage n° 3.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ruban de masquage gauche n° 3 |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le ruban de masquage n° 3.
(2) Tirer sur l'une des extrémités du ruban de masquage n° 3 pour l'enlever.
CONSEIL:
Tirer sur le ruban de masquage n° 3 parallèlement à la carrosserie du véhicule.
7. DEPOSER LE RUBAN DE MASQUAGE N° 1

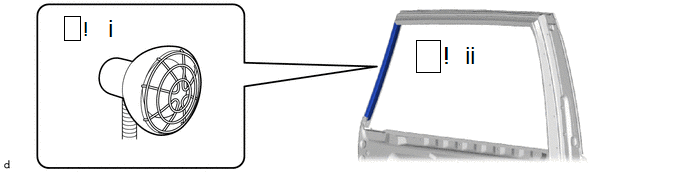

(1) A l'aide d'une lampe chauffante, chauffer la surface du ruban de masquage n° 1.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ruban de masquage n° 1 |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le ruban de masquage gauche n° 1.
(2) Tirer sur l'une des extrémités du ruban de masquage n° 1 pour le retirer.
CONSEIL:
Tirer sur le ruban de masquage n° 1 en restant parallèlement à la carrosserie du véhicule.
