REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

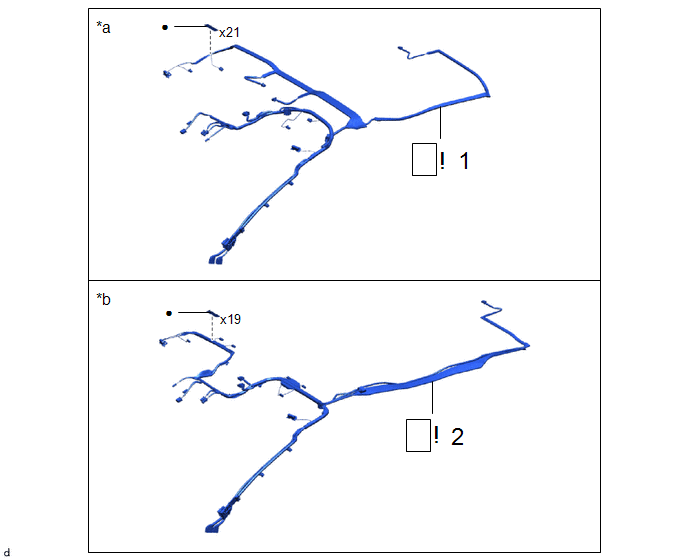

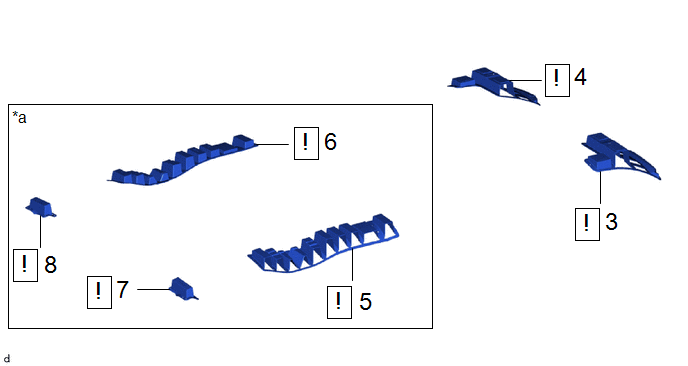

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CABLE DE TOIT N° 1 |
82171 |
|
- | - |
|
2 | CABLE DE TOIT N° 1 |
82171 |
|
- | - |
|
*a | Sauf vitre de toit |
*b | Pour toit panoramique |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | REMBOURRAGE DE GARNITURE DE TOIT GAUCHE |
63356B |
|
- | - |
|
4 | REMBOURRAGE DE GARNITURE DE TOIT DROIT |
63355C |
|
- | - |
|
5 | SUPPORT DE GARNITURE DE TOIT N° 2 |
63362 |
|
- | - |
|
6 | SUPPORT DE CIEL DE TOIT |
63361A |
|
- | - |
|
7 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE |
63348B |
|
- | - |
|
8 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT |
63347B |
|
- | - |
|
*a | Sauf vitre de toit |
- | - |
|

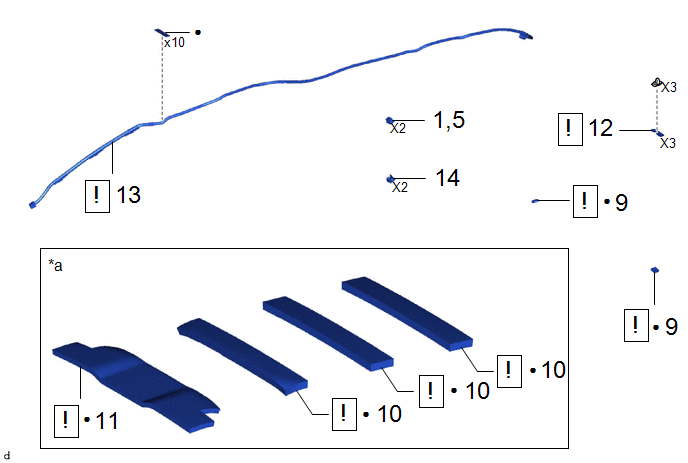

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
9 | REMBOURRAGE CENTRAL DE CIEL DE TOIT |
63353C |
|
- | - |
|
10 | COUSSIN ISOLANT DE TOIT N° 2 |
63342 |
|
- | - |
|
11 | COUSSIN ISOLANT DE TOIT N° 1 |
63341 |
|
- | - |
|
12 | DISPOSITIF DE RETENUE ARRIERE DE CIEL DE TOIT |
63383D |
|
- | - |
|
13 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D |
|
- | - |
|
14 | BOITIER DE MICRO N° 1 |
86255A | - |
- | - |
|
1,5 | ENSEMBLE DE MICRO |
86730E | - |
- | - |
|
*a | Sauf vitre de toit |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE CABLE DE TOIT N° 1 (sauf vitre de toit)
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
|

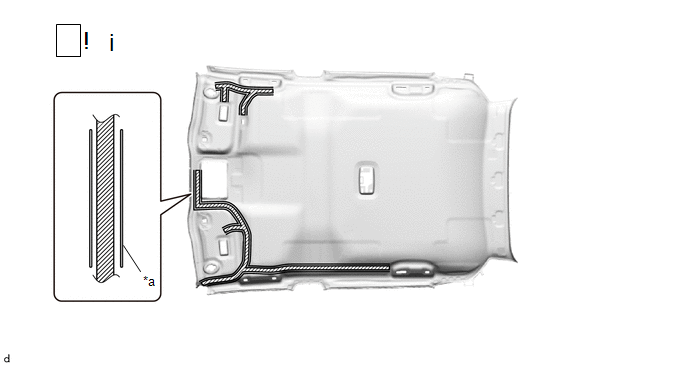

*a | Repère |
- | - |
|
Ruban adhésif en butyle |
- | - |
(1) Appliquer du ruban adhésif en butyle, comme indiqué sur le schéma.
REMARQUE:
Appliquer une charge uniforme sur les supports et sans dépasser les repères de ciel de toit.
|
*a | Ruban adhésif de repère |
- | - |

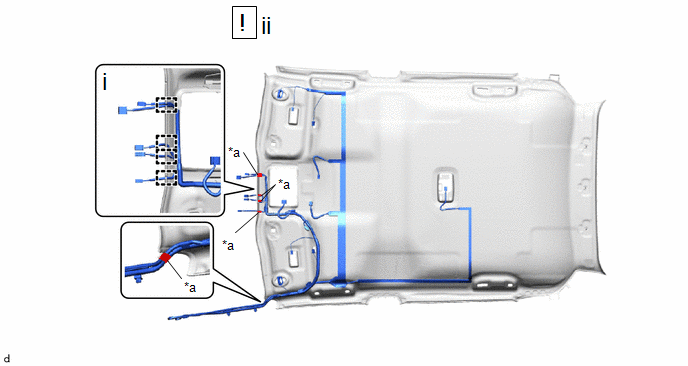

(1) Engager chaque guide.
(2) Aligner le ruban de repère pour appliquer le câble de toit n° 1 sur le ruban adhésif en butyle, comme indiqué sur le schéma.
REMARQUE:
Reposer le câble de toit n° 1 de manière à ce qu'il repose à plat contre la surface et non tordu.
|

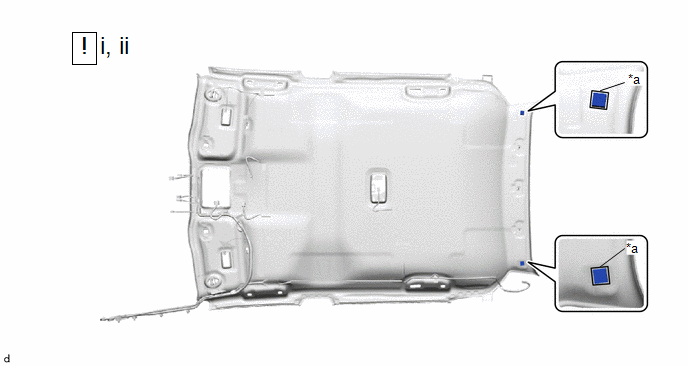

*a | Repère |
- | - |

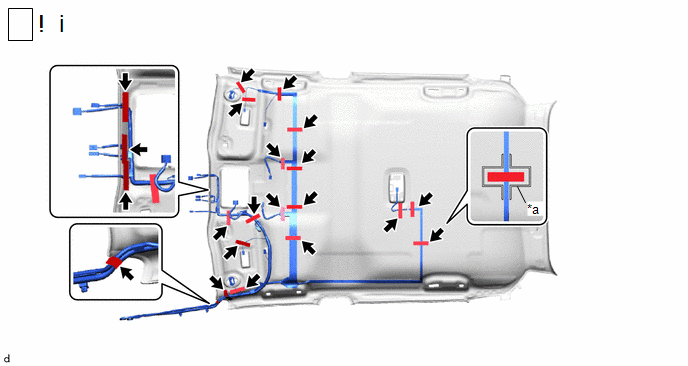

(1) Reposer le câble de toit n° 1 sur l'ensemble de ciel de toit avec des rubans adhésifs neufs.
REMARQUE:
|

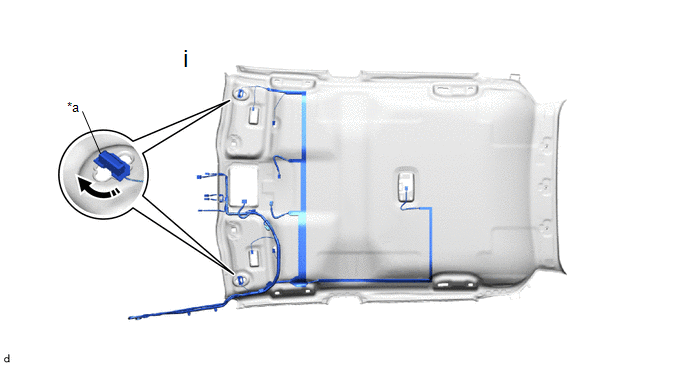

*a | Connecteur de pare-soleil |
- | - |
|
Brancher dans ce sens |
- | - |
(1) Brancher les 2 connecteurs de pare-soleil comme indiqué sur le schéma.
2. REPOSER LE CABLE DE TOIT N° 1 (pour toit panoramique)
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
|

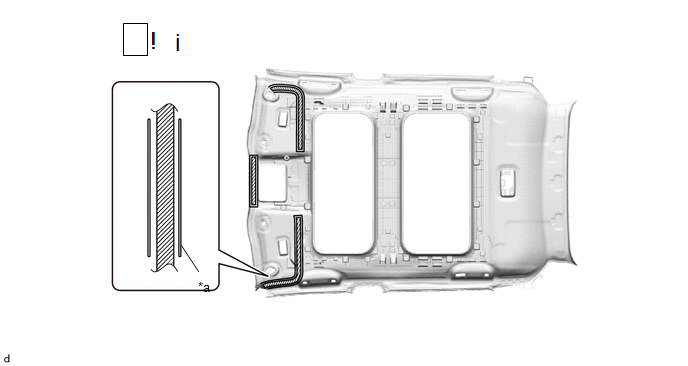

*a | Repère |
- | - |
|
Ruban adhésif en butyle |
- | - |
(1) Appliquer du ruban adhésif en butyle, comme indiqué sur le schéma.
REMARQUE:
Appliquer une charge uniforme sur les supports et sans dépasser les repères de ciel de toit.
|

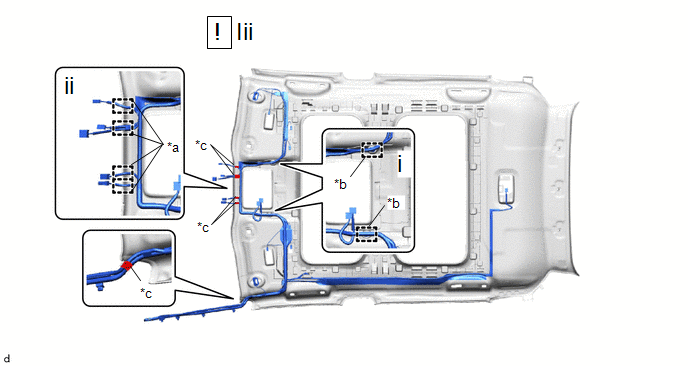

*a | Guide |
*b | Attache |
|
*c | Ruban adhésif de repère |
- | - |
(1) Engager les attaches.
(2) Engager chaque guide.
(3) Aligner le ruban de repère pour appliquer le câble de toit n° 1 sur le ruban adhésif en butyle, comme indiqué sur le schéma.
REMARQUE:
Reposer le câble de toit n° 1 de manière à ce qu'il repose à plat contre la surface et non tordu.
|
*a | Repère |
- | - |

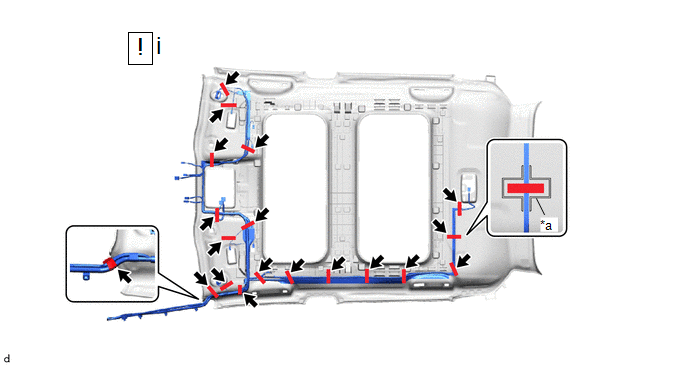

(1) Reposer le câble de toit n° 1 sur l'ensemble de ciel de toit avec des rubans adhésifs neufs.
REMARQUE:
|

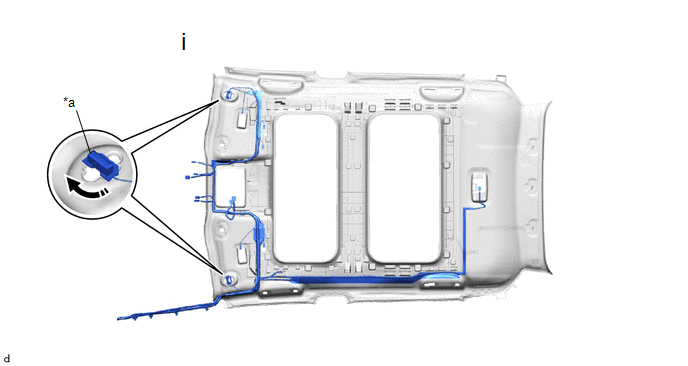

*a | Connecteur de pare-soleil |
- | - |
|
Brancher dans ce sens |
- | - |
(1) Brancher les 2 connecteurs de pare-soleil comme indiqué sur le schéma.
3. REPOSER LE REMBOURRAGE DE GARNITURE DE TOIT GAUCHE
|

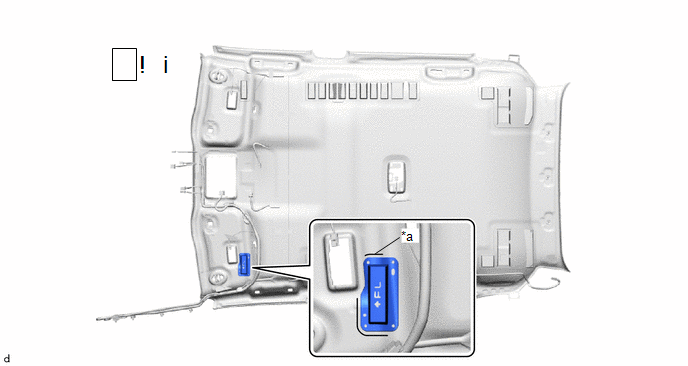

*a | Repère |
- | - |

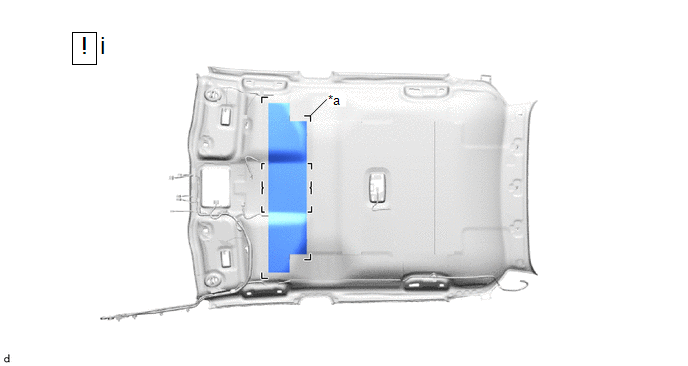

(1) Aligner le rembourrage de ciel de toit gauche avec les repères sur l'ensemble de ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
4. REPOSER LE REMBOURRAGE DE GARNITURE DE TOIT DROIT
5. REPOSER LE SUPPORT DE CIEL DE TOIT N° 2 (sauf vitre de toit)
|
*a | Repère |
- | - |
(1) Aligner le support de rembourrage de ciel de toit n° 2 avec les repères sur l'ensemble de ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
6. REPOSER LE SUPPORT DE CIEL DE TOIT (sauf vitre de toit)
7. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (sauf vitre de toit)
|
*a | Repère |
- | - |
(1) Aligner la plaque isolante de longeron latéral de toit gauche sur les repères de l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
8. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (sauf vitre de toit)
9. REPOSER LE REMBOURRAGE CENTRAL DE CIEL DE TOIT
|
*a | Repère |
- | - |
(1) Déposer la feuille de protection des 2 rembourrages centraux de ciel de toit neufs.
CONSEIL:
Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
(2) Aligner les 2 rembourrages centraux de ciel de toit sur les repères de l'ensemble de ciel de toit et le reposer comme indiqué sur le schéma.
10. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (sauf vitre de toit)
|
*a | Repère |
- | - |

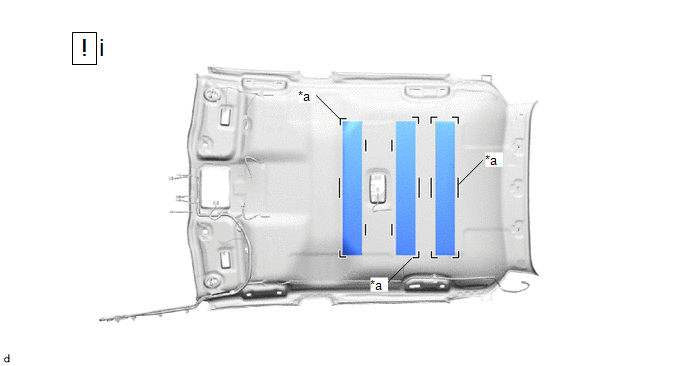

(1) Aligner 3 nouvelles plaques isolantes de toit n° 2 sur les repères de l'ensemble de ciel de toit et les reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
11. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 1 (sauf vitre de toit)
|
*a | Repère |
- | - |
(1) Aligner une nouvelle plaque isolante de toit n° 1 sur les repères de l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
12. REPOSER LE DISPOSITIF DE RETENUE ARRIERE DE CIEL DE TOIT
|

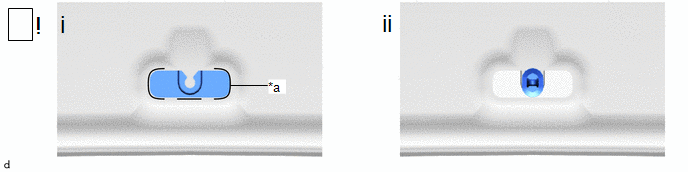

*a | Repère |
- | - |

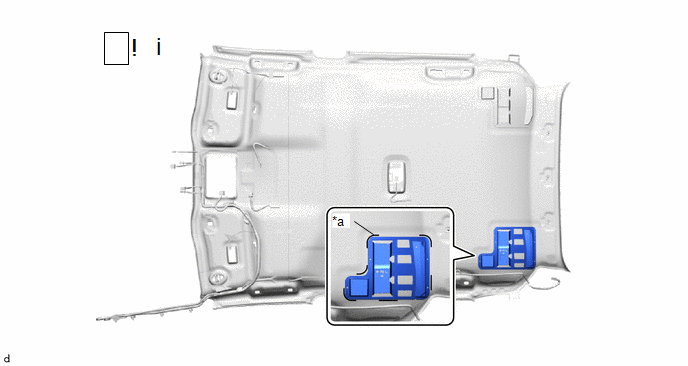

(1) Aligner le dispositif de retenue arrière de ciel de toit avec les repères sur l'ensemble de ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
(2) Poser l'agrafe.
(b) Procéder de la même manière pour tous les dispositifs de retenue arrière de ciel de toit.
13. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3
|
|
14. REPOSER LE BOITIER DE MICRO N° 1
15. REPOSER L'ENSEMBLE DE MICRO
