DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

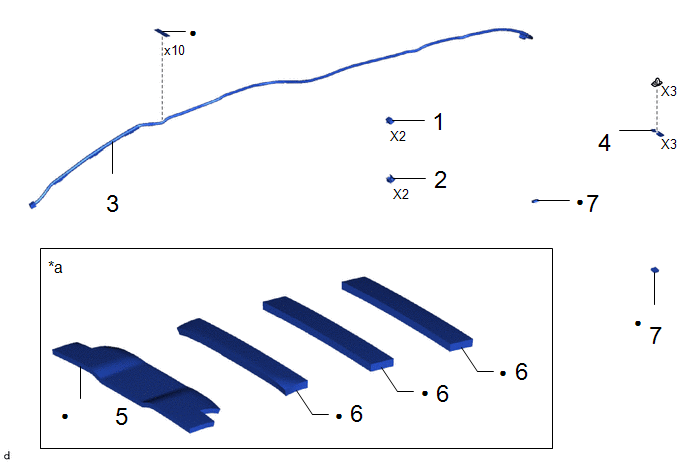

PIECES CONSTITUTIVES (DEMONTAGE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | ENSEMBLE DE MICRO |
86730E | - |
- | - |
2 | BOITIER DE MICRO N° 1 |
86255A | - |
- | - |
3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
86101D | - |
- | - |
4 | DISPOSITIF DE RETENUE ARRIERE DE CIEL DE TOIT |
63383D | - |
- | - |
5 | COUSSIN ISOLANT DE TOIT N° 1 |
63341 | - |
- | - |
6 | COUSSIN ISOLANT DE TOIT N° 2 |
63342 | - |
- | - |
7 | REMBOURRAGE CENTRAL DE CIEL DE TOIT |
63353C | - |
- | - |
*a | Sauf vitre de toit |
- | - |
● | Pièce non réutilisable |
- | - |

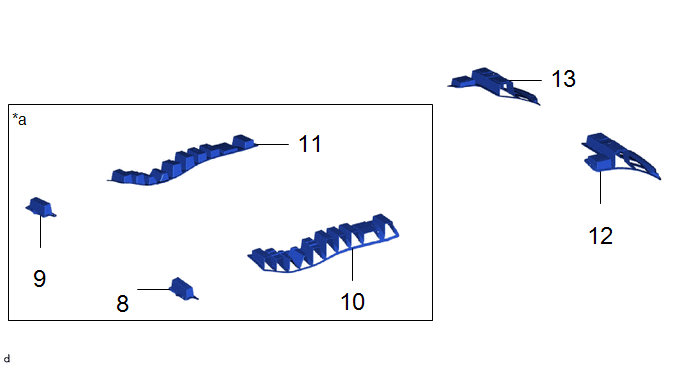

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
8 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE |
63348B | - |
- | - |
9 | PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT |
63347B | - |
- | - |
10 | SUPPORT DE GARNITURE DE TOIT N° 2 |
63362 | - |
- | - |
11 | SUPPORT DE CIEL DE TOIT |
63361A | - |
- | - |
12 | REMBOURRAGE DE GARNITURE DE TOIT GAUCHE |
63356B | - |
- | - |
13 | REMBOURRAGE DE GARNITURE DE TOIT DROIT |
63355C | - |
- | - |
*a | Sauf vitre de toit |
- | - |

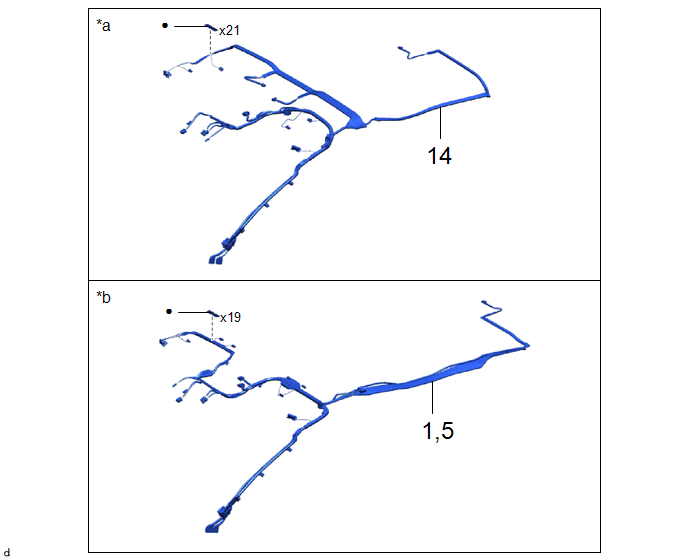

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
14 | CABLE DE TOIT N° 1 |
82171 | - |
- | - |
1,5 | CABLE DE TOIT N° 1 |
82171 | - |
- | - |
*a | Sauf vitre de toit |
*b | Pour toit panoramique |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE MICRO
Cliquer ici

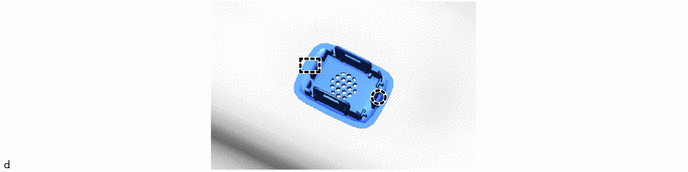

2. DEPOSER LE BOITIER DE MICRO N° 1
(b) Procéder de la même manière pour le côté opposé.
3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3
Cliquer ici
Cliquer ici

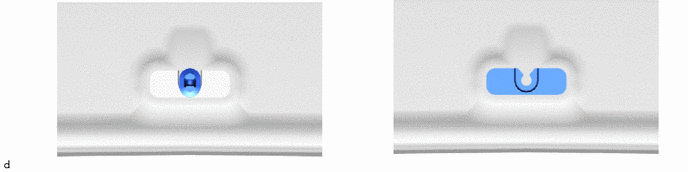

4. DEPOSER LE DISPOSITIF DE RETENUE ARRIERE DE CIEL DE TOIT
(b) Procéder de la même manière pour tous les dispositifs de retenue arrière de ciel de toit.

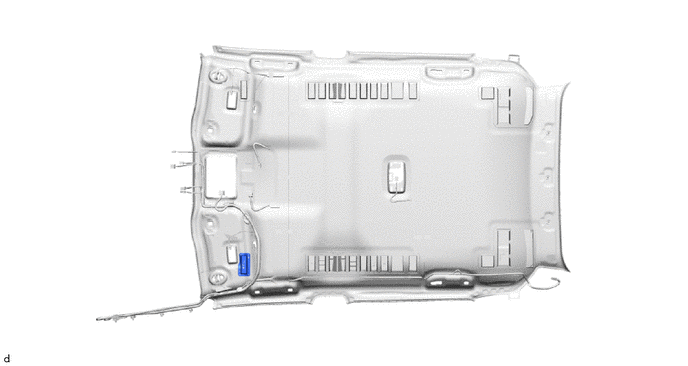

5. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 1 (sauf vitre de toit)

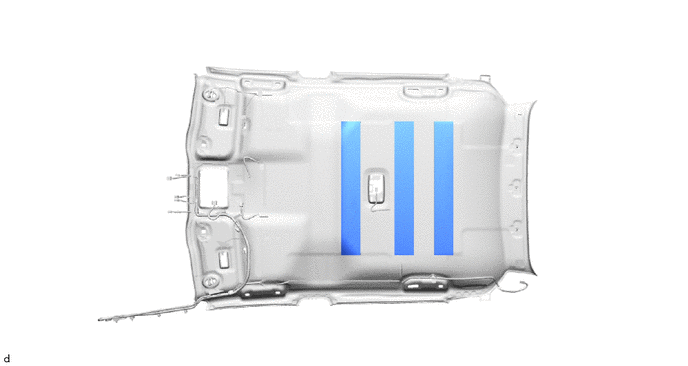

6. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (sauf vitre de toit)

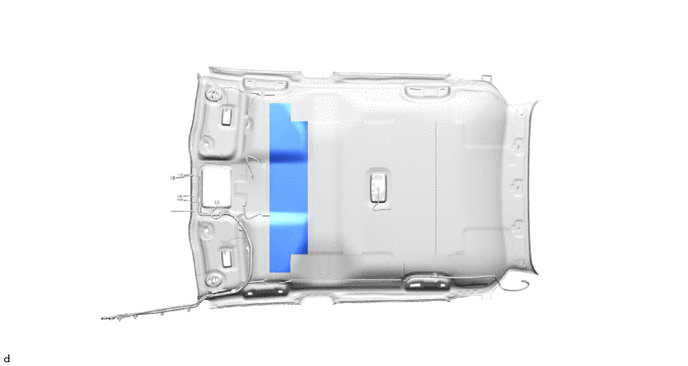

7. DEPOSER LE REMBOURRAGE CENTRAL DE CIEL DE TOIT

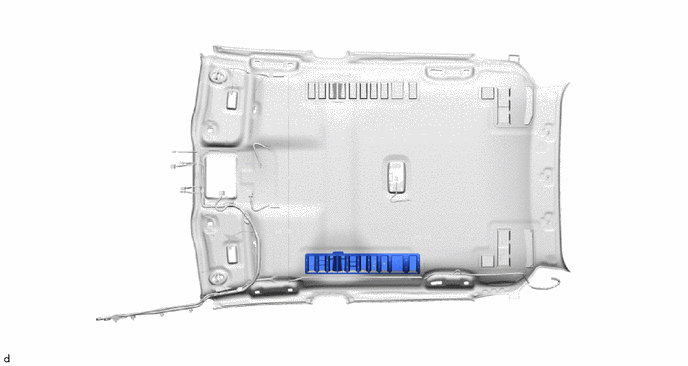

8. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (sauf vitre de toit)
9. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (sauf vitre de toit)
(a) Procéder de la même manière que pour le côté gauche.

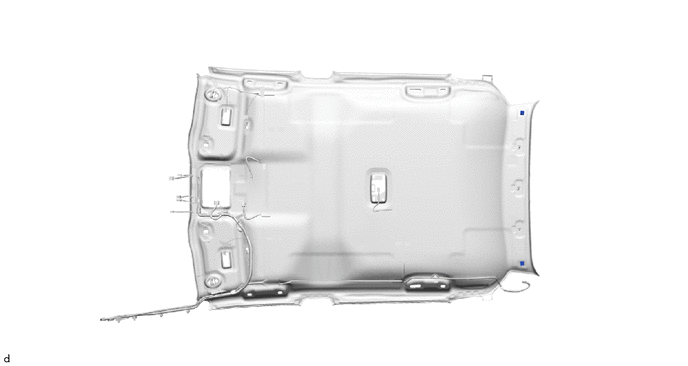

10. DEPOSER LE SUPPORT DE CIEL DE TOIT N° 2 (sauf vitre de toit)
11. DEPOSER LE SUPPORT DE CIEL DE TOIT (sauf vitre de toit)
(a) Procéder de la même manière que pour le support de garniture de toit nº 2.

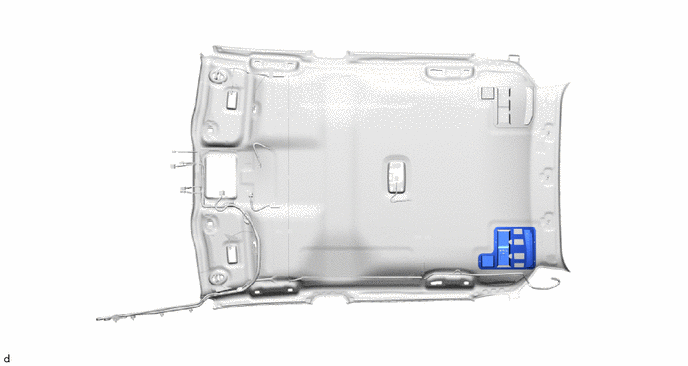

12. DEPOSER LE REMBOURRAGE DE GARNITURE DE TOIT GAUCHE
13. DEPOSER LE REMBOURRAGE DE GARNITURE DE TOIT DROIT
(a) Procéder de la même manière que pour le côté gauche.

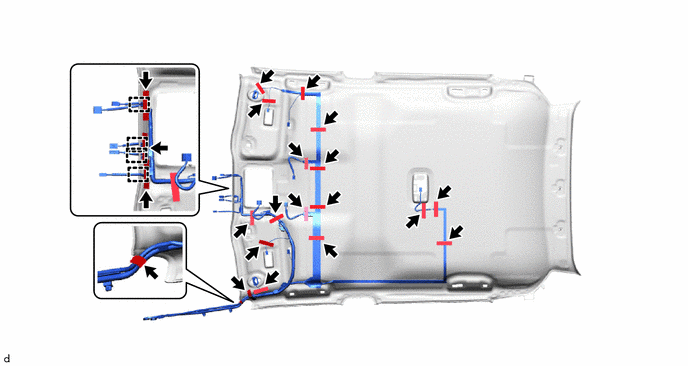

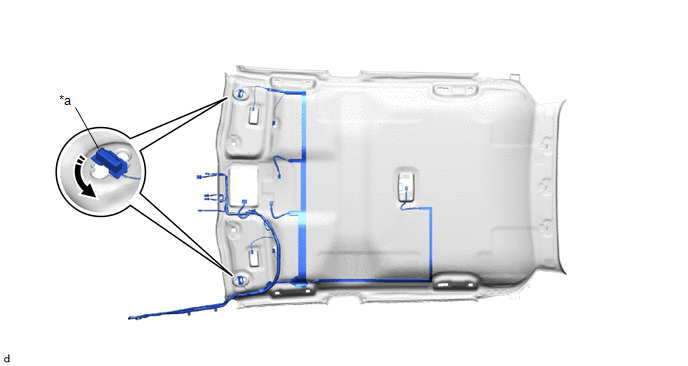

14. DEPOSER LE CABLE DE TOIT N° 1 (sauf vitre de toit)
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
*a | Connecteur de pare-soleil |
- | - |
![]() |
Débrancher dans ce sens |
- | - |

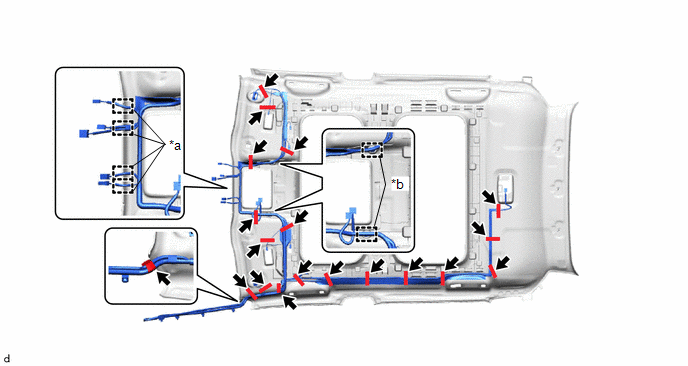

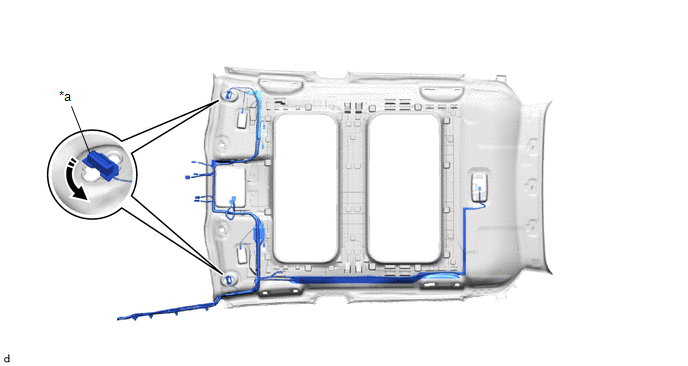

15. DEPOSER LE CABLE DE TOIT N° 1 (pour toit panoramique)
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
*a | Connecteur de pare-soleil |
- | - |
![]() |
Débrancher dans ce sens |
- | - |
*a | Guide |
*b | Attache |
