VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CABLE DE CHARGEUR DE VEHICULE ELECTRIQUE

CONSEIL:

Lors de la vérification de l'ensemble de câble de chargeur de véhicule électrique fourni avec le véhicule, utiliser une source d'alimentation électrique AC en bon état et l'ensemble de câble de chargeur de véhicule électrique.
Si un dysfonctionnement est détecté, le relais CCID se désactive immédiatement afin d'interrompre l'alimentation électrique au véhicule.
Avant de vérifier la fonction de charge plug-in, s'assurer que l'état de charge (SOC) de la batterie HV est inférieur à 70 %.
Si l'état de charge (SOC) de la batterie HV est de 70 % minimum et que l'ensemble de câble de chargeur de véhicule électrique est branché au câble d'entrée AC de chargeur pour effectuer une charge plug-in, le témoin de charge de l'ensemble de câble de chargeur électrique ne s'allume pas et que le témoin de charge (ensemble de témoin de couvercle de chargeur EV) s'allume pendant plusieurs secondes puis s'éteint.
Pendant l'exécution de la charge plug-in, si l'ensemble de câble de chargeur de véhicule électrique (connecteur de charge) est secoué, la charge sera suspendue pour des raisons de sécurité.
L'ensemble de câble de chargeur de véhicule électrique n'est pas associé à l'affichage de la distance parcourue EV.

(a) Vérifier la fonction de charge plug-in:

(1) Brancher l'ensemble de câble de chargeur de véhicule électrique et effectuer la charge plug-in.

REMARQUE:

Veiller à utiliser une source d'alimentation électrique AC en bon état.
Veiller à utiliser un ensemble de câble de chargeur de véhicule électrique en bon état.

Si le dysfonctionnement ne peut être reproduit, effectuer [#1].
Si le dysfonctionnement ne peut être reproduit, vérifier le véhicule.
Cliquer ici

(b) Si le dysfonctionnement ne peut être reproduit [#1]:

(1) Brancher l'ensemble de câble de chargeur de véhicule électrique et effectuer la charge plug-in.

REMARQUE:

Veiller à utiliser une source d'alimentation électrique AC en bon état.
Veiller à utiliser l'ensemble de câble de chargeur de véhicule électrique utilisé par le client lorsque le dysfonctionnement s'est produit.

Si le dysfonctionnement ne peut être reproduit, vérifier l'état de la source d'alimentation électrique AC et les conditions de charge lorsque le dysfonctionnement s'est produit sur la base des informations récoltées auprès du client.
Cliquer ici
Si le dysfonctionnement est reproduit, effectuer [#2].

(1) Comparer l'état du témoin d'alimentation électrique, du témoin de charge et le témoin d'erreur de l'ensemble de câble de chargeur de véhicule électrique tout en effectuant la charge plug-in à l'aide du tableau suivant.

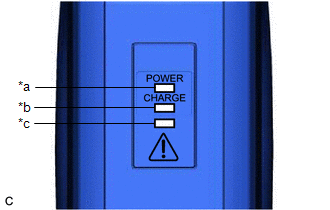

*a	Témoin de puissance
*b	Témoin de charge
*c	Témoin d'erreur

Témoin de puissance	Témoin de charge	Témoin d'erreur	Contenu	Condition de détection	Branchement de prise	Branchement d'entrée de charge	PROCEDURE
Allumé	-	OFF	La tension est appliquée à la prise.	-	○	-	-
OFF	-	OFF	La tension n'est pas appliquée à la prise.	-	x	-	Brancher l'ensemble de câble du chargeur de véhicule électrique à une prise. Vérifier si la tension est présente au niveau de la prise.
OFF	-	OFF	Dysfonctionnement interne du CCID.	La source d'alimentation électrique interne du CCID ne s'allume pas.	○	-	Remplacer l'ensemble de câble de chargeur de véhicule électrique.
Allumé	OFF	Clignote (une fois)	Erreur: relais CCID bloqué en position fermée	Les conditions pour la fermeture du relais CCID ne sont pas remplies mais ce dernier est en position fermée.	○	-	Remplacer l'ensemble de câble de chargeur de véhicule électrique.
Allumé	OFF	Clignote (deux fois)	Erreur: relais CCID bloqué en position ouverte	Les conditions pour la fermeture du relais CCID sont remplies, mais le relais est en position ouverte.	○	○	Remplacer l'ensemble de câble de chargeur de véhicule électrique.
Allumé	OFF	Clignote (3 fois)	Fuite d'électricité détectée	La fonction de détection de fuite d'électricité est active. Fuite électrique sur le côté du véhicule Fuite électrique côté ensemble de câble de chargeur de véhicule électrique Détection incorrecte due à un dysfonctionnement de la source d'alimentation	○	-	Vérifier le fonctionnement au niveau de plusieurs sorties électriques différentes. Si le dysfonctionnement ne peut être reproduit que sur une prise électrique précise, la prise électrique peut présenter un dysfonctionnement et doit être vérifiée par un professionnel qualifié. Si le dysfonctionnement se reproduit au niveau de plusieurs prises électriques. CONSEIL: Veiller à utiliser une autre prise de courant que celle utilisée par le client.
Allumé	OFF	Clignote (4 fois)	Erreur CPLT (service)	Le taux de service est inférieur à 5 % ou 40 % minimum.	○	○	Remplacer l'ensemble de câble de chargeur de véhicule électrique.
Allumé	OFF	Clignote (5 fois)	Erreur CPLT (-12 V)	-12 V ne peut être détecté lorsque la forme d'onde du taux de service est émise.	○	○	Remplacer l'ensemble de câble de chargeur de véhicule électrique.
Allumé	OFF	Clignote (6 fois)	Erreur d'autodiagnostic de fuite d'électricité	La fonction d'autodiagnostic de fuite d'électricité ne fonctionne pas normalement.	○	○	Vérifier le fonctionnement au niveau de plusieurs sorties électriques différentes. Si le dysfonctionnement ne peut être reproduit que sur une prise électrique précise, la tension de la prise électrique peut être anormale et doit être vérifiée par un professionnel qualifié. Si le dysfonctionnement est reproduit au niveau de plusieurs sorties électroniques, remplacer l'ensemble de câble de chargeur de véhicule électrique. CONSEIL: Veiller à utiliser une autre prise de courant que celle utilisée par le client.
Clignote (intervalle de 0,25 seconde)	-	OFF	Température de prise d'alimentation électrique anormalement élevée (sortie électrique) détectée	Température de prise d'alimentation électrique anormalement élevée (sortie électrique) détectée Une pièce de branchement de sortie électrique est brûlante Dysfonctionnement interne de prise de source d'alimentation électrique	○	-	Vérifier le fonctionnement au niveau de plusieurs sorties électriques différentes. CONSEIL: S'assurer que la fiche est bien insérée dans la prise de courant. Si le dysfonctionnement ne peut être reproduit que sur une prise électrique précise, la prise électrique peut présenter une détérioration interne et doit être vérifiée par un professionnel qualifié. Si des défauts se reproduisent avec plusieurs prises électriques, remplacer uniquement la fiche d'alimentation électrique et refaire une confirmation. Si le problème se reproduit, remplacer le câble de charge. CONSEIL: Veiller à utiliser une autre prise de courant que celle utilisée par le client.
Clignote (intervalle de 0,25 seconde)	-	Clignote (intervalle de 0,25 seconde)	Dysfonctionnement de détection de température de prise de source d'alimentation électrique	L'ensemble du chargeur du véhicule électrique n'est pas correctement branché. La température de prise de charge ne peut pas être détectée.	○	-	Vérifier que l'assemblage du chargeur du véhicule électrique est correctement verrouillé. Si l'ensemble du chargeur du véhicule électrique n'est pas verrouillé, rebranchez-le et verrouillez-le correctement. Si l'ensemble du câble de chargement du véhicule électrique est correctement verrouillé, vérifiez s'il y a une ouverture dans le circuit.
Allumé	-	Clignote (intervalle de 0,25 seconde)	Préavis de fin de vie du service	Le nombre de cycles de charge a atteint un nombre spécifique.	○	-	-
Allumé	-	Allumé	Fin de vie du service atteinte	Le nombre maximum de cycles de charge a été atteint.	○	-	Remplacer l'ensemble de câble de chargeur de véhicule électrique.

○: Correct(e)
x: Incorrect(e)

CONSEIL:

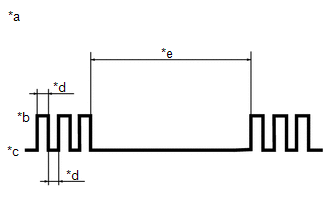

Dans le cas d'une erreur par fuite d'électricité:

*a	Clignote 3 fois
*b	Allumé
*c	OFF
* d	0,5 seconde
* e	2,5 secondes

Le témoin clignote dans la séquence indiquée sur le schéma.

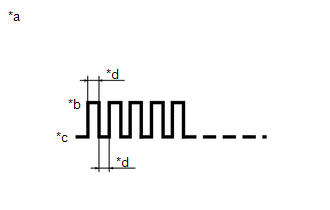

*a

Clignote à intervalles de 0,25 seconde

*b

Allumé

*c

OFF

* d

0,25 seconde

Dans le cas d'un dysfonctionnement de détection de température de prise de source d'alimentation électrique:
Le témoin d'alimentation électrique et le témoin d'erreur clignotent selon la séquence indiquée sur le schéma.
Si un certain nombre de cycles de charge est atteint, le fonctionnement de relais CCID est suspendu.
L'avis de fin de vie du service et les avertissements de fin de vie du service sont affichés lorsque la charge est terminée et qu'un nombre correspondant de cycles de charge a été effectué.
