Toyota bZ4X - Manuel de réparation (2021-2024): Signal de coupure du moteur bloqué en position OFF

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

L'ECU de commande EV détecte des dysfonctionnements qui empêchent le circuit de coupure d'urgence de l'ensemble d'inverseur avant (HSD1) d'arrêter le système de commande hybride. Une détection est effectuée lorsque le contacteur d'allumage est mis en position ON (IG) et pendant la séquence de coupure lorsque le contacteur d'allumage est mis en position OFF.

La cause de ce dysfonctionnement peut être due à l'une des raisons suivantes:

Dysfonctionnement du circuit de coupure d'ECU de commande EV et d'ensemble d'inverseur avant

DESCRIPTION

L'ECU de commande EV envoie un signal de blocage à l'ECU de commande de groupe convertisseur (ECU MG) pour couper l'alimentation électrique fournie au moteur. Si le système ne se trouve pas en position ON (READY), un signal HSD1 (signal d'arrêt MG) transmis par l'ECU de commande EV est envoyé à l'ECU de commande de groupe convertisseur (ECU MG) pour vérifier le fonctionnement du clapet HV. En cas de détection d'un dysfonctionnement dans la fonction de clapet HV, les DTC sont enregistrés.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Indication d'avertissement

P19F49F

Signal de coupure du moteur bloqué en position OFF

Lorsque la fonction de clapet HV est vérifiée (quand le contacteur d'allumage est déplacé de la position ON (READY) à la position OFF), la tension d'inverseur (VH) diminue et le courant circule dans l'inverseur.

(logique de détection à 1 cycle(s))

  • Faisceau de câbles ou connecteur
  • ECU de commande EV
  • Ensemble d'inverseur avant

Témoin principal:

S'active

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".

Cliquer ici

  1. Brancher le GTS au DLC3.
  2. Mettre le contacteur d'allumage en position ON et allumer le GTS.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la procédure de suppression des DTC).
  4. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'allumage en position ON (READY) et attendre 30 secondes minimum.
  6. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  7. Mettre le contacteur d'allumage en position ON (READY) et attendre 30 secondes minimum.
  8. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  9. Mettre le contacteur d'allumage en position ON et allumer le GTS (ON).
  10. Sélectionner les menus suivants: Powertrain / EV / Utility / All Readiness.
  11. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation indique INCOMPLETE ou N/A, effectuer à nouveau le test de conduite.

SCHEMA DE CABLAGE

Se reporter au schéma de câblage du circuit de signal de fermeture.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCÉDURE

1.

VERIFIER L'EMISSION DE DTC (EV)

(a) Vérifier les DTC.

Powertrain > EV > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P19F49F est émis, ou des DTC autres que ceux mentionnés dans le tableau suivant sont également émis.

A

L'un des DTC suivants est également émis.

B

Contenu du dysfonctionnement

DTC concerné

Dysfonctionnement dans le circuit du capteur et de l'actionneur

P19F59F

Signal de coupure du moteur (côté hybride/EV) bloqué en position OFF

P19F69F

Signal de coupure du moteur (côté MG) bloqué en position OFF

CONSEIL:

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

A

2.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR D'ECU DE COMMANDE EV)

Cliquer ici

NON OK

BRANCHER CORRECTEMENT

OK.

3.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE D'ESSIEU ELECTRIQUE AVANT)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

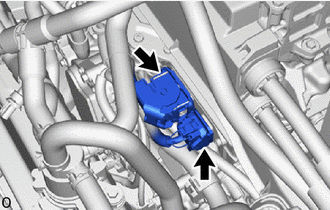

(b) Vérifier l'état de branchement du connecteur d'ensemble d'essieu électrique avant et la pression de contact de chaque borne. Rechercher toute déformation sur les bornes et s'assurer de l'absence de tout corps étranger et d'entrée d'eau dans le connecteur.

Cliquer ici

OK.:

- Le connecteur est correctement raccordé.

- Les bornes ne sont pas déformées et sont correctement branchées.

- Pas d'eau ni de corps étrangers dans le connecteur.

Résultat:

Résultat

Passer au point

OK.

A

NG (le connecteur n'est pas branché correctement).

B

NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur).

C

B

BRANCHER CORRECTEMENT

C

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

A

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ESSIEU ELECTRIQUE AVANT - ECU DE COMMANDE EV)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Débrancher le connecteur de l'ensemble d'essieu électrique avant.

(c) Débrancher le connecteur d'ECU de commande EV.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A48,D9) Cliquer sur Location & Routing(A48,D9) Cliquer sur Connector(A48) Cliquer sur Connector(A48) Cliquer sur Connector(D9) Cliquer sur Connector(D9)

Branchement du tester

Condition

Condition spécifiée

A48-9 (HSD1) - D9-36 (HSDN)

Contacteur d'allumage en position OFF

En dessous de 1 Ω

A48-9 (HSD1) ou D9-36 (HSDN) - Masse de carrosserie et autres bornes

Contacteur d'allumage en position OFF

10 kΩ ou plus

CONSEIL:

Vérifier les éléments suivants même si la résistance mesurée est conforme aux spécifications car il peut y avoir un dysfonctionnement intermittent.

S'assurer qu'aucun des connecteurs entre l'ensemble d'inverseur et l'ECU de commande EV n'est desserré ou débranché.

(e) Rebrancher le connecteur d'ECU de commande EV.

(f) Rebrancher le connecteur de l'ensemble d'essieu électrique avant.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.

VERIFIER L'ENSEMBLE D'ESSIEU ELECTRIQUE AVANT

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Débrancher le connecteur de l'ensemble d'essieu électrique avant.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(D9) Cliquer sur Location & Routing(D9) Cliquer sur Connector(D9) Cliquer sur Connector(D9)

Branchement du tester

Condition

Condition spécifiée

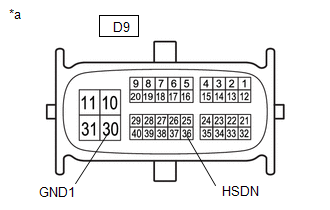

D9-36 (HSDN) - D9-30 (GND1)

Contacteur d'allumage en position OFF

2,65 à 3,55 kΩ

REMARQUE:

Veiller à ne pas endommager ni déformer la borne qui est vérifiée.

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble d'essieu électrique avant)

(d) Rebrancher le connecteur de l'ensemble d'essieu électrique avant.

OK.

REMPLACER L'ECU DE COMMANDE EV

NON OK

REMPLACER L'ENSEMBLE D'INVERSEUR AVANT
