Depose
DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

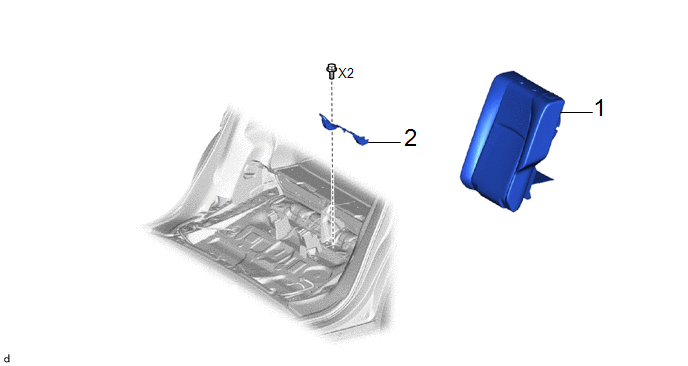

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE POUR SIEGE DE SECURITE ENFANT |
73706 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
Cliquer ici
.gif)

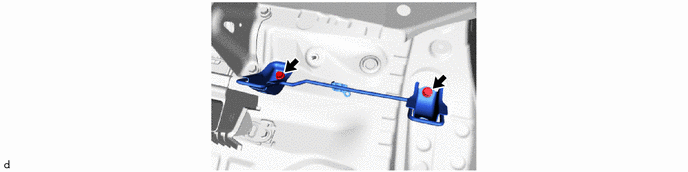

2. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE DU SIEGE DE RETENUE POUR ENFANTS
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

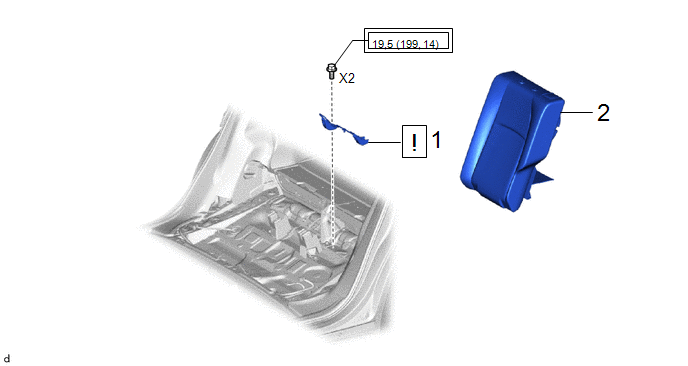

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE POUR SIEGE DE SECURITE ENFANT |
73706 |
|
- | - |
|
2 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- | - |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
PROCÉDURE

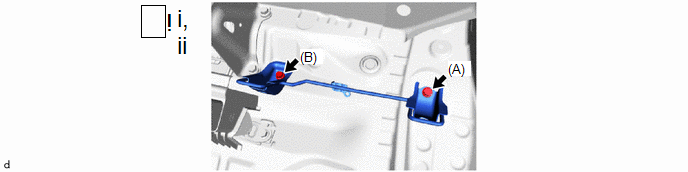

1. REPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE DU SIEGE DE SECURITE ENFANT
(1) Reposer provisoirement le sous-ensemble de support d'ancrage pour siège de sécurité enfant gauche avec les 2 boulons.
(2) Serrer complètement le boulon (A) puis le boulon (B) pour reposer le sous-ensemble de support d'ancrage pour siège de sécurité enfant gauche.
Torque:
19,5 N·m {199 kgf·cm, 14 ft·lbf}
2. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
Cliquer ici .gif)
