DESCRIPTION

Symptôme	Zone suspectée
Il y a des ECU ou capteurs qui affichent un arrêt de communication sur l'écran de diagnostic du bus. Or, il y a des ECU ou capteurs qui affichent un historique d'arrêt de la communication sur l'écran "Detail".	Ligne du bus principal CAN, connecteur ou ligne secondaire CAN ECU du portail d'accès central (ECU du portail d'accès au réseau) ECU et récepteur d'alerte de pression des pneus Dispositif de commande de haut-parleur d'approche du véhicule Connecteur de jonction CAN global n° 9 Connecteur de jonction CAN global n° 13

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de la période test de confirmation, respecter toutes les limitations de vitesse et le code de la route.

REMARQUE:

Etant donné que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.
Cliquer ici
Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie auxiliaire et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie.
Cliquer ici
En cas de débranchement et de rebranchement de la batterie auxiliaire.
CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
Certaines pièces doivent être initialisées et réglées lors du remplacement ou la dépose et repose des pièces.
Cliquer ici
Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.
Procédure de vérification DTC: mettre le contacteur d'allumage sur ON et attendre 1 minute ou plus. Puis faire fonctionner le système incriminé potentiel et conduire le véhicule à une vitesse minimum de 60 km/h (37 mi/h) pendant 5 minutes minimum.
Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.
Cliquer ici

CONSEIL:

Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
Lorsqu'un connecteur est débranché, s'assurer que les bornes et le corps de connecteur ne sont pas fissurés, déformés ou corrodés.

PROCÉDURE

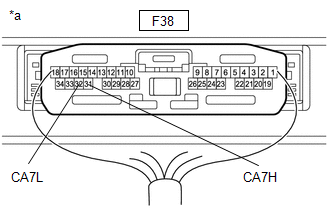

1.	RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES DE BUS PRINCIPAL CAN

(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F38) Cliquer sur Location & Routing(F38) Cliquer sur Connector(F38) Cliquer sur Connector(F38)

Branchement du tester	Condition	Condition spécifiée
F38-31 (CA7H) - F38-32 (CA7L)	Câble débranché de la borne négative (-) de la batterie auxiliaire	En dessous de 70 Ω

*a	Pièce constitutive avec faisceau de câbles branché (ECU du portail d'accès central (ECU du portail d'accès au réseau))

NON OK

PASSER AU POINT 35

OK.

2.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F38) Cliquer sur Location & Routing(F38) Cliquer sur Connector(F38) Cliquer sur Connector(F38)

Branchement du tester	Condition	Condition spécifiée
F38-31 (CA7H) - F38-32 (CA7L)	Câble débranché de la borne négative (-) de la batterie auxiliaire	54 Ω ou plus

*a	Pièce constitutive avec faisceau de câbles branché (ECU du portail d'accès central (ECU du portail d'accès au réseau))

NON OK

PASSER AU POINT 25

OK.

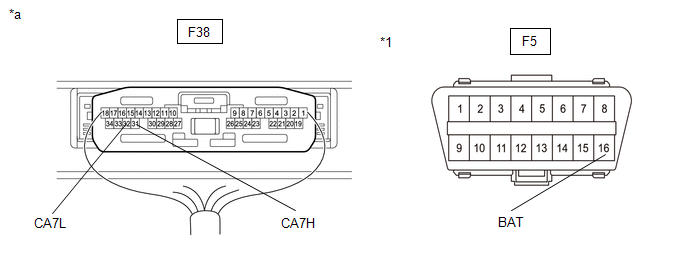

3.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

DLC3

Pièce constitutive avec faisceau de câbles branché

(ECU du portail d'accès central (ECU du portail d'accès au réseau))

Résistance standard:

Cliquer sur Location & Routing(F38,F5) Cliquer sur Location & Routing(F38,F5) Cliquer sur Connector(F38) Cliquer sur Connector(F38) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F38-31 (CA7H) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F38-32 (CA7L) - F5-16 (BAT)		6 kΩ ou plus

NON OK

PASSER AU POINT 15

OK.

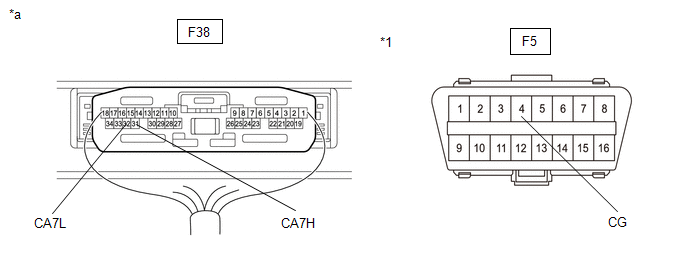

4.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A GND DANS LA LIGNE DE BUS CAN

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

DLC3

Pièce constitutive avec faisceau de câbles branché

(ECU du portail d'accès central (ECU du portail d'accès au réseau))

Résistance standard:

Cliquer sur Location & Routing(F38,F5) Cliquer sur Location & Routing(F38,F5) Cliquer sur Connector(F38) Cliquer sur Connector(F38) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F38-31 (CA7H) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F38-32 (CA7L) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

5.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur K105 de jonction CAN global n° 13.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
K105-12 (CANL) - F5-4 (CG)		200 Ω minimum

NON OK

PASSER AU POINT 8

OK.

6.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - CONNECTEUR DE JONCTION CAN GLOBAL N° 9)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-2 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
K105-13 (CANL) - F5-4 (CG)		200 Ω minimum

NON OK

PASSER AU POINT 10

OK.

7.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-10 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
K105-21 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER LE CONNECTEUR DE JONCTION CAN GLOBAL N° 13

NON OK

PASSER AU POINT 9

8.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
K105-12 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

9.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Débrancher le connecteur K58 de l'ECU de détection de pression des pneus et récepteur.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-10 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
K105-21 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

10.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL N° 13)

(a) Débrancher le connecteur F131 de jonction CAN global n° 9.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-11 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F131-22 (CANL) - F5-4 (CG)		200 Ω minimum

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL Nº 13)

OK.

11.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F131-21 (CANL) - F5-4 (CG)		200 Ω minimum

NON OK

PASSER AU POINT 13

OK.

12.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F131-19 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACE LE CONNECTEUR DE JONCTION CAN GLOBAL N° 9

NON OK

PASSER AU POINT 14

13.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Débrancher le connecteur A8 du dispositif de commande de haut-parleur d'approche de véhicule.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F131-21 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER LE DISPOSITIF DE COMMANDE DU HAUT-PARLEUR D'APPROCHE DE VEHICULE

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

14.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A LA MASSE DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F5-4 (CG)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω minimum
F131-19 (CANL) - F5-4 (CG)		200 Ω minimum

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

15.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LES LIGNES DU BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur K105 de jonction CAN global n° 13.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
K105-12 (CANL) - F5-16 (BAT)		6 kΩ ou plus

NON OK

PASSER AU POINT 18

OK.

16.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - CONNECTEUR DE JONCTION CAN GLOBAL N° 9)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-2 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
K105-13 (CANL) - F5-16 (BAT)		6 kΩ ou plus

NON OK

PASSER AU POINT 20

OK.

17.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-3 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
K105-14 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACER LE CONNECTEUR DE JONCTION CAN GLOBAL N° 13

NON OK

PASSER AU POINT 19

18.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LES LIGNES DU BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
K105-12 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

19.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Débrancher le connecteur K58 de l'ECU de détection de pression des pneus et récepteur.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F5) Cliquer sur Location & Routing(K105,F5) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
K105-3 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
K105-14 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

20.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL N° 13)

(a) Débrancher le connecteur F131 de jonction CAN global n° 9.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-11 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F131-22 (CANL) - F5-16 (BAT)		6 kΩ ou plus

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL Nº 13)

OK.

21.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F131-21 (CANL) - F5-16 (BAT)		6 kΩ ou plus

NON OK

PASSER AU POINT 23

OK.

22.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F131-19 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACE LE CONNECTEUR DE JONCTION CAN GLOBAL N° 9

NON OK

PASSER AU POINT 24

23.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Débrancher le connecteur A8 du dispositif de commande de haut-parleur d'approche de véhicule.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F131-21 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACER LE DISPOSITIF DE COMMANDE DU HAUT-PARLEUR D'APPROCHE DE VEHICULE

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

24.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN +B DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F5) Cliquer sur Location & Routing(F131,F5) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F5) Cliquer sur Connector(F5)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F5-16 (BAT)	Câble débranché de la borne négative (-) de la batterie auxiliaire	6 kΩ ou plus
F131-19 (CANL) - F5-16 (BAT)		6 kΩ ou plus

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

25.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur K105 de jonction CAN global n° 13.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - K105-12 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

NON OK

PASSER AU POINT 28

OK.

26.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - CONNECTEUR DE JONCTION CAN GLOBAL N° 9)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-2 (CANH) - K105-13 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

NON OK

PASSER AU POINT 30

OK.

27.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-3 (CANH) - K105-14 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω ou plus

OK.

REMPLACER LE CONNECTEUR DE JONCTION CAN GLOBAL N° 13

NON OK

PASSER AU POINT 29

28.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - K105-12 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	1 MΩ ou plus

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

29.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

(a) Débrancher le connecteur K58 de l'ECU de détection de pression des pneus et récepteur.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-3 (CANH) - K105-14 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	1 MΩ ou plus

OK.

REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 13 - ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR)

30.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL N° 13)

(a) Rebrancher le connecteur K105 de jonction CAN global n° 13.

(b) Débrancher le connecteur F131 de jonction CAN global n° 9.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-11 (CANH) - F131-22 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL Nº 13)

OK.

31.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F131-21 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	200 Ω ou plus

NON OK

PASSER AU POINT 33

OK.

32.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F131-19 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

OK.

REMPLACE LE CONNECTEUR DE JONCTION CAN GLOBAL N° 9

NON OK

PASSER AU POINT 34

33.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Débrancher le connecteur A8 du dispositif de commande de haut-parleur d'approche de véhicule.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-10 (CANH) - F131-21 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	1 MΩ ou plus

OK.

REMPLACER LE DISPOSITIF DE COMMANDE DU HAUT-PARLEUR D'APPROCHE DE VEHICULE

NON OK

REPARER OU REMPLACER LA LIGNE SECONDAIRE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

34.	RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F131-19 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	1 MΩ ou plus

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

35.	RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES PRINCIPALES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur K105 de jonction CAN global n° 13.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - K105-12 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

NON OK

PASSER AU POINT 40

OK.

36.	RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - CONNECTEUR DE JONCTION CAN GLOBAL N° 9)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105) Cliquer sur Location & Routing(K105) Cliquer sur Connector(K105) Cliquer sur Connector(K105)

Branchement du tester	Condition	Condition spécifiée
K105-2 (CANH) - K105-13 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

OK.

REMPLACER LE CONNECTEUR DE JONCTION CAN GLOBAL N° 13

NON OK

37.	RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL N° 13)

(a) Rebrancher le connecteur K105 de jonction CAN global n° 13.

(b) Débrancher le connecteur F131 de jonction CAN global n° 9.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-11 (CANH) - F131-22 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

NON OK

REPARER OU REMPLACER LES LIGNES PRINCIPALES DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - CONNECTEUR DE JONCTION CAN GLOBAL Nº 13)

OK.

38.	RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES PRINCIPALES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131) Cliquer sur Location & Routing(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F131)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F131-19 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	108 à 132 Ω

OK.

REMPLACE LE CONNECTEUR DE JONCTION CAN GLOBAL N° 9

NON OK

39.	RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES PRINCIPALES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F131,F38) Cliquer sur Location & Routing(F131,F38) Cliquer sur Connector(F131) Cliquer sur Connector(F131) Cliquer sur Connector(F38) Cliquer sur Connector(F38)

Branchement du tester	Condition	Condition spécifiée
F131-8 (CANH) - F38-10 (CAVH)	Câble débranché de la borne négative (-) de la batterie auxiliaire	En dessous de 1 Ω
F131-19 (CANL) - F38-11 (CAVL)		En dessous de 1 Ω

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LES LIGNES PRINCIPALES DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN GLOBAL Nº 9 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

40.	RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES PRINCIPALES DE BUS CAN (CONNECTEUR DE JONCTION CAN GLOBAL N° 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F38 de l'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K105,F38) Cliquer sur Location & Routing(K105,F38) Cliquer sur Connector(K105) Cliquer sur Connector(K105) Cliquer sur Connector(F38) Cliquer sur Connector(F38)

Branchement du tester	Condition	Condition spécifiée
K105-1 (CANH) - F38-31 (CA7H)	Câble débranché de la borne négative (-) de la batterie auxiliaire	En dessous de 1 Ω
K105-12 (CANL) - F38-32 (CA7L)		En dessous de 1 Ω

OK.

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL [ECU DU PORTAIL D'ACCES AU RESEAU]

NON OK

REPARER OU REMPLACER LES LIGNES PRINCIPALES DE BUS CAN OU LE CONNECTEUR (CONNECTEUR GLOBAL DE JONCTION CAN Nº 13 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

Vérifier la ligne de bus 5

DESCRIPTION Symptôme Zone suspectée Il y a des ECU ou capteurs qui affichent un arrêt de communication sur l'écran de diagnostic du bus. Or, il y a des ECU ou capteurs qui affichen ...

Vérifier la ligne de bus 7

DESCRIPTION Symptôme Zone suspectée Il y a des ECU ou capteurs qui affichent un arrêt de communication sur l'écran de diagnostic du bus. Or, il y a des ECU ou capteurs qui affichen ...

D'autres matériaux:

Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Eviter tout impact sur le capteur de moniteur d'angle mort. Ne pas laisser tomber le capteur de moniteur d'angle mort gauche. En cas de chute du capteur, le remplacer par un neuf. CONSEIL: La confirmation de l'axe de faisce ...

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement. ...

Verifier Les Eventuels Problemes Intermittents
VERIFIER LES EVENTUELS PROBLEMES INTERMITTENTS REMARQUE: L'historique de fonctionnement est enregistré dans la RAM ou l'EEPROM d'ECU de certification (ensemble d'ECU de clé intelligente). Etant donné que la cause d'un dysfonctionnement enregistrée dans la mémoire vive sera effacée lor ...

Catégories

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
