Toyota bZ4X - Manuel de réparation (2021-2024): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER LA BATTERIE AUXILIAIRE

(a) S'assurer que les câbles de la batterie auxiliaire sont branchés sur les bornes correspondantes.

S'ils ne le sont pas, les brancher correctement.

(b) S'assurer que la batterie auxiliaire n'est ni endommagée ni déformée. En cas d'importants dégâts, déformations ou fuites, remplacer la batterie auxiliaire.

(c) Vérifier le niveau d'électrolytes dans chaque cellule.

2. VERIFIER LA TENSION DE LA BATTERIE AUXILIAIRE

(a) Mettre le contacteur d'allumage en position OFF et allumer les feux de route (position ON) pendant 30 secondes. Cela permettra d'éliminer la charge superficielle de la batterie auxiliaire.

(b) Mesurer la tension de la batterie auxiliaire en fonction de la(des) valeur(s) dans le tableau ci-dessous.

Résultat:

Branchement du tester

Condition

Condition spécifiée

Résultat

Borne positive (+) de la batterie auxiliaire - Borne négative (-) de la batterie auxiliaire

20°C (68°F), contacteur d'allumage en position OFF

11 à 14 V

La batterie auxiliaire est OK

11,0 V ou moins

Recharger la batterie auxiliaire

3. RECHARGER LA BATTERIE AUXILIAIRE

(a) Recharger la batterie auxiliaire.

CONSEIL:

Méthode de charge

Courant de charge

Normal

En dessous de 5 A

Rapide

En dessous de 15 A

(b) Mettre le contacteur d'allumage en position OFF et allumer les feux de route (position ON) pendant 30 secondes. Cela permettra d'éliminer la charge superficielle de la batterie auxiliaire.

(c) Mesurer la tension de la batterie auxiliaire en fonction de la(des) valeur(s) dans le tableau ci-dessous.

Résultat:

Branchement du tester

Condition

Condition spécifiée

Résultat

Borne positive (+) de la batterie auxiliaire - Borne négative (-) de la batterie auxiliaire

Contacteur d'alimentation en position Off 20°C (68°F)

11 à 14 V

La batterie auxiliaire est OK

11,0 V ou moins

Recharger la batterie auxiliaire

4. VERIFIER LA BORNE DE LA BATTERIE AUXILIAIRE, LA LAME DE FUSIBLE ET LE FUSIBLE

(a) S'assurer que les bornes de batterie auxiliaire ne sont ni desserrées, ni corrodées.

Torque:

Borne positive (+) de la batterie auxiliaire :

5,4 N·m {55 kgf·cm, 48 in·lbf}

Borne négative (-) de la batterie auxiliaire :

5,4 N·m {55 kgf·cm, 48 in·lbf}

Si une borne est desserrée ou corrodée, serrer ou nettoyer la borne.

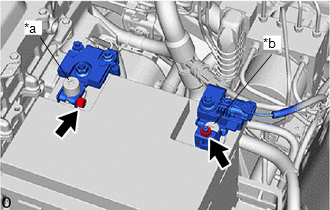

*a

Borne positive (+) de la batterie auxiliaire

*b

Borne négative (-) de la batterie auxiliaire

(b) Mesurer la résistance de chaque lame de fusible et fusible pour le système de charge de la batterie auxiliaire.

Résistance standard:

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer la lame de fusible ou le fusible si nécessaire.

5. VERIFIER LA BORNE AMD

ATTENTION:

(a) Déposer la poignée de prise d'entretien.

Cliquer ici

REMARQUE:

Le fait de mettre le contacteur d'allumage en position ON (READY) après avoir déposé le service plug (prise de service) peut entraîner un dysfonctionnement. Ne pas mettre le contacteur d'allumage en position ON (READY) sauf indication expresse du manuel de réparation.

(b) Confirmer la tension zéro. (ESU)

(c) S'assurer que la borne AMD est correctement branchée et qu'il n'y a pas de problème de contact.

S'il y a des marques d'arc, remplacer les pièces concernées.

(d) S'assurer que l'écrou de la borne AMD est serré au couple spécifié.

Torque:

Côté ESU :

8,0 N·m {82 kgf·cm, 71s in·lbf}

Côté ensemble de bloc à lames fusibles :

6,0 N·m {61 kgf·cm, 53 in·lbf}

S'il n'y a pas de marques d'arc et que le branchement de la borne AMD est défectueux, brancher correctement la borne AMD.

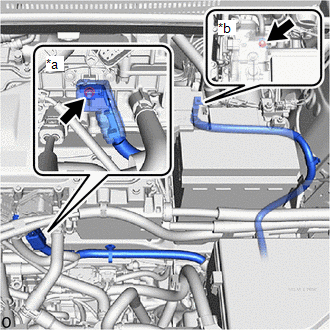

*a

Côté ESU

*b

Côté ensemble de bloc à lames fusibles

(e) Reposer la poignée de prise d'entretien.

Cliquer ici

6. VERIFIER LE FONCTIONNEMENT DE CONVERTISSEUR DC/DC

(a) Brancher la sonde AC/DC 400 A sur le câble positif (+) de la batterie auxiliaire.

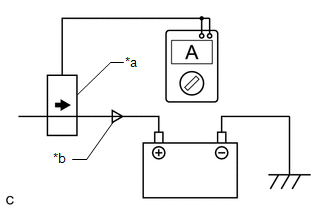

*a

Direction de la sonde

*b

Courant entrant dans la batterie auxiliaire

(b) Placer le contacteur d'allumage en position ON (READY) et laisser le véhicule dans cet état jusqu'à ce que la valeur du courant électrique entrant dans la batterie auxiliaire passe à 10 A maximum.

(c) Allumer les feux de route et mettre le contacteur de moteur de soufflante en position HI et le désembueur de lunette arrière en position ON.

(d) Mesurer le courant et la tension en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résultat:

Elément

Branchement du tester

Condition

Condition spécifiée

Courant sortant de la batterie auxiliaire

Câble positif (+) de batterie auxiliaire

Contacteur d'allumage en position ON (READY)

(Les feux de route sont allumés, le contacteur de moteur de soufflante est en position HI, et le désembueur de lunette arrière est mis en position ON).

0 A ou moins

(Nas de courant sortant de la batterie auxiliaire)

Tension de la batterie auxiliaire

Borne positive (+) de la batterie auxiliaire - Borne négative (-) de la batterie auxiliaire

12,5 à 15,3 V

Si le résultat n'est pas conforme aux spécifications, remplacer le convertisseur DC/DC.

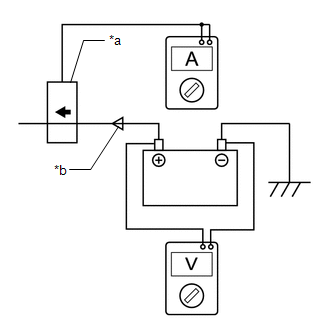

*a

Direction de la sonde

*b

Courant sortant de la batterie auxiliaire
