EMPLACEMENT DES PIECES

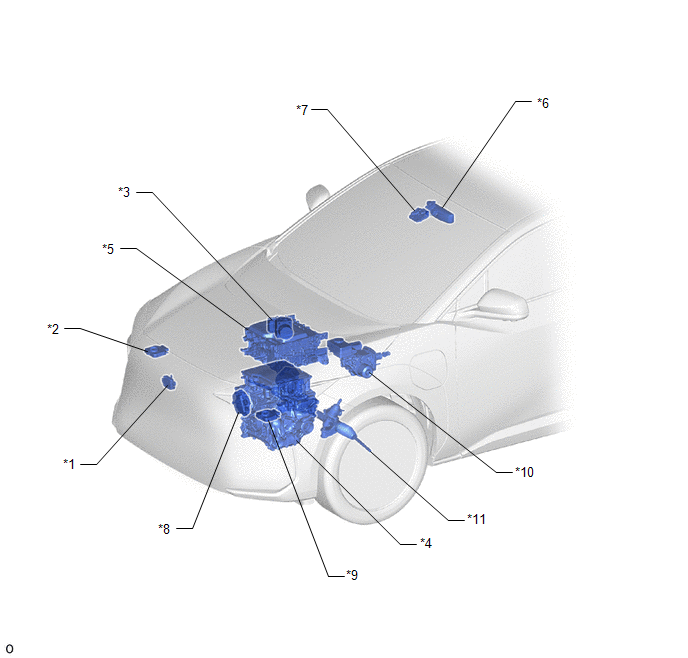

SCHEMA
|
*1 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
*2 | SOUS-ENSEMBLE D'ECU DE PHARE DROITE |
|
*3 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR ELECTRIQUE EV AVANT |
|
*5 | ENSEMBLE DE CHARGEUR DE VEHICULE ELECTRIQUE |
*6 | ENSEMBLE DE RETROVISEUR INTERIEUR (pour rétroviseur intérieur numérique) |
|
*7 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
*8 | ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE |
|
*9 | SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE |
*10 | ECU DE CONTROLE DE DERAPAGE N° 1 (ENSEMBLE DE MAITRE-CYLINDRE DE FREIN) |
|
*11 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE |
- | - |

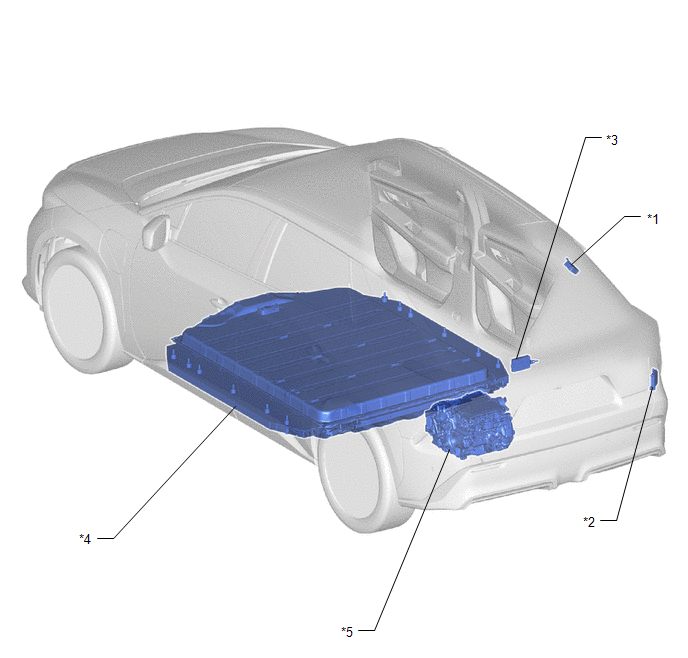

SCHEMA
|
*1 | ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR |
*2 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) (avec système de moniteur d'angle mort) |
|
*3 | ECU DE PORTE DU RESEAU MULTIPLEX (avec porte de coffre électrique) |
*4 | ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV) |
|
*5 | ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR EV ARRIERE (pour AWD) | - |
- |

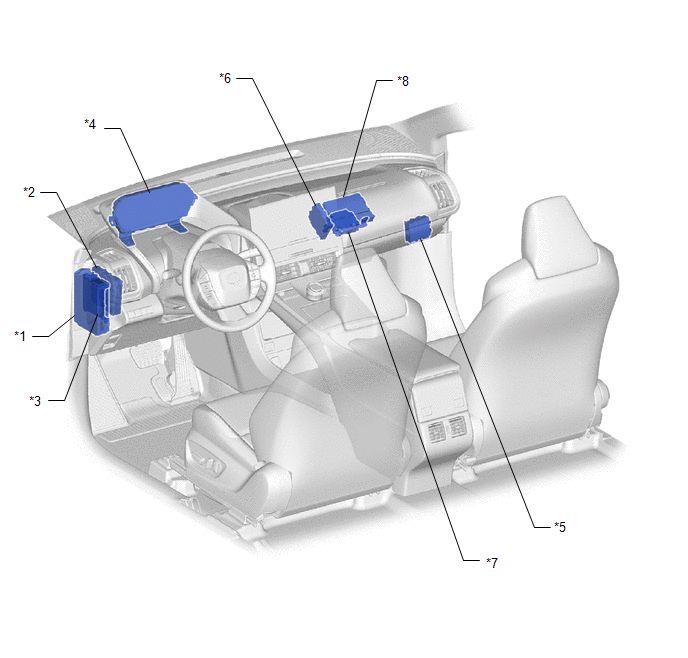

SCHEMA
|
*1 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
*2 | ECU DE COMMANDE EV |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
*6 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
|
*7 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE (avec système d'aide au stationnement intuitif) |
*8 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |

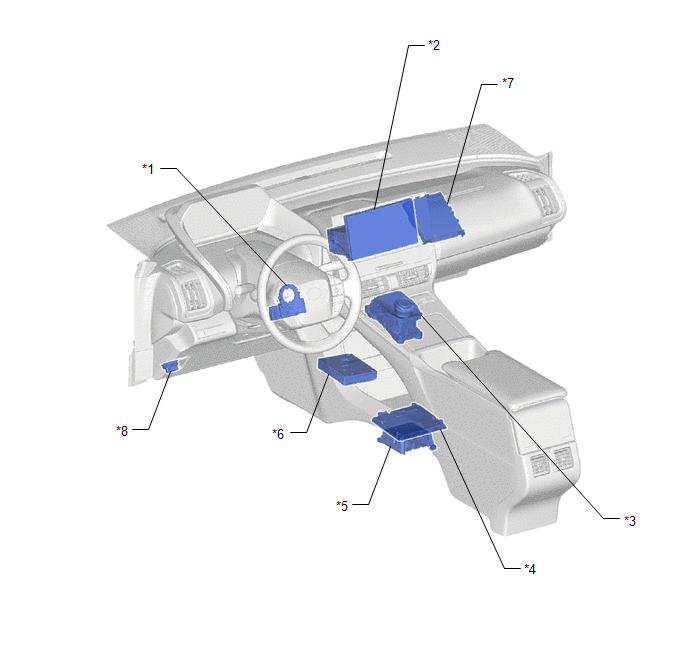

SCHEMA
|
*1 | CAPTEUR D'ANGLE DE BRAQUAGE |
*2 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
|
*3 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER (ECU DE COMMANDE DE CHANGEMENT DE VITESSE) |
*4 | ECU D'AIDE AU STATIONNEMENT (avec système de moniteur de vision panoramique) |
|
*5 | ENSEMBLE D'ECU D'AIRBAG |
*6 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
|
*7 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*8 | DLC3 |

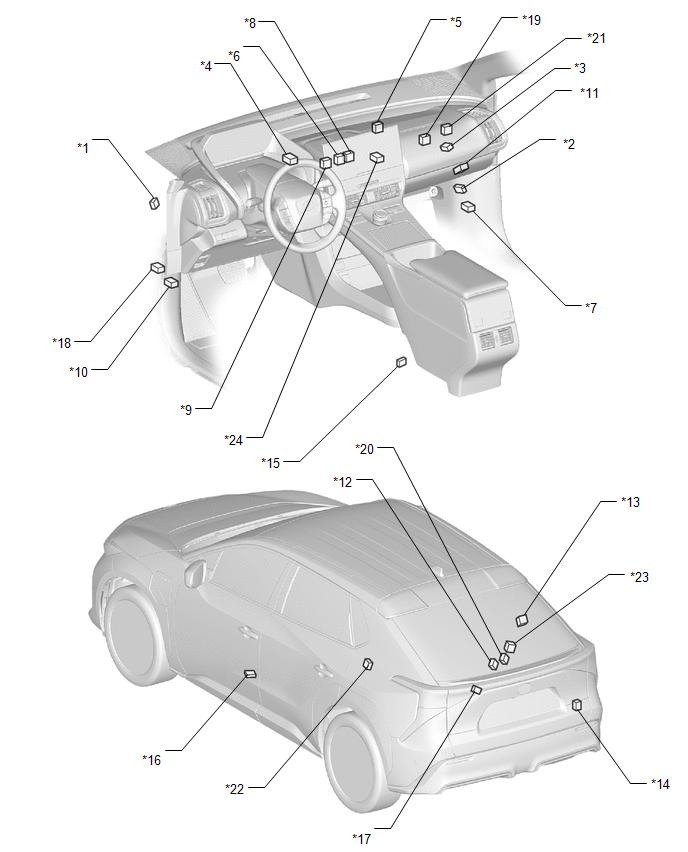

SCHEMA
|
*1 | CONNECTEUR DE JONCTION CAN GLOBAL N° 1 |
*2 | CONNECTEUR DE JONCTION CAN GLOBAL N° 2 |
|
*3 | CONNECTEUR DE JONCTION CAN GLOBAL N° 4 |
*4 | CONNECTEUR DE JONCTION CAN GLOBAL N° 5 |
|
*5 | CONNECTEUR DE JONCTION CAN GLOBAL N° 6 |
*6 | CONNECTEUR DE JONCTION CAN GLOBAL N° 7 |
|
*7 | CONNECTEUR DE JONCTION CAN GLOBAL N° 8 |
*8 | CONNECTEUR DE JONCTION CAN GLOBAL N° 9 |
|
*9 | CONNECTEUR DE JONCTION CAN GLOBAL N° 10 |
*10 | CONNECTEUR DE JONCTION CAN GLOBAL N° 11 |
|
*11 | CONNECTEUR DE JONCTION CAN GLOBAL N° 12 |
*12 | CONNECTEUR DE JONCTION CAN GLOBAL N° 13 |
|
*13 | CONNECTEUR DE JONCTION CAN GLOBAL N° 15 |
*14 | CONNECTEUR DE JONCTION CAN GLOBAL N° 16 |
|
*15 | CONNECTEUR DE JONCTION CAN GLOBAL N° 17 |
*16 | CONNECTEUR DE JONCTION CAN GLOBAL N° 18 |
|
*17 | CONNECTEUR DE JONCTION CAN GLOBAL N° 21 |
*18 | CONNECTEUR DE JONCTION CAN N° 1 |
|
*19 | CONNECTEUR DE JONCTION N° 2 |
*20 | CONNECTEUR DE JONCTION N° 40 |
|
*21 | BORNE DE JONCTION CAN N° 2 |
*22 | BORNE DE JONCTION CAN N° 3 |
|
*23 | BORNE DE JONCTION CAN N° 3 |
*24 | CONNECTEUR EN OPTION (ECU DE TAMPON DE BUS) |
