Toyota bZ4X - Manuel de réparation (2021-2024): Schema Du Systeme

*a

Pour AWD

-

-

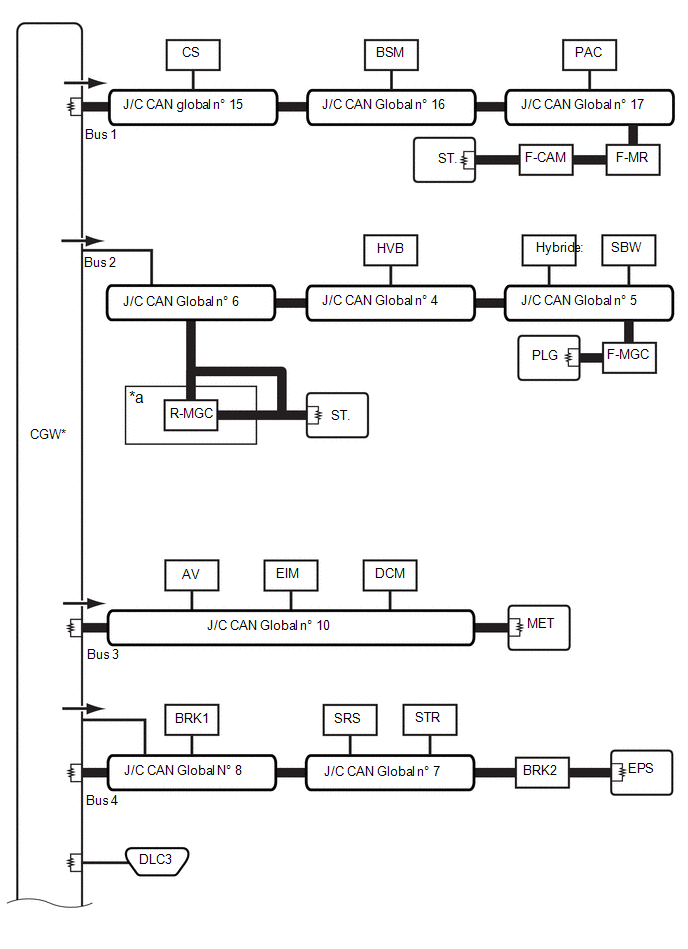

Ligne du bus principal CAN

Résistance d'extrémité

Ligne secondaire CAN

*

ECU équipée de la fonction de portail d'accès

Sens du contrôle de bus

-

-

*a

Avec porte de coffre électrique

*b

Pour AWD

Ligne du bus principal CAN

Résistance d'extrémité

Ligne secondaire CAN

*

ECU équipée de la fonction de portail d'accès

Sens du contrôle de bus

-

-

-

CGW

ECU du portail d'accès central (ECU du portail d'accès au réseau)

-

Posé dans tous les véhicules

-

DLC3

DLC3

-

Posé dans tous les véhicules

Bus 1

PAC

ECU d'aide au stationnement

Module de commande de moniteur de rétroviseur panoramique/caméra de contrôle de circonférence

Avec système de moniteur de vision panoramique

F-MR

Ensemble de capteur radar à ondes millimétriques

Radar avant

Posé dans tous les véhicules

F-CAM

Caméra de reconnaissance de marche avant

Module de caméra avant

Posé dans tous les véhicules

CS

Ensemble ECU d'avertissement de distance

Avertissement de distance (sonar de détection de distance)

Avec système d'aide au stationnement intuitif

BSM

Capteur de moniteur d'angle mort droit (B)

Moniteur d’angle mort B

Avec système de moniteur d'angle mort

J/C CAN global n° 15

Connecteur de jonction CAN global n° 15

-

Posé dans tous les véhicules

J/C CAN Global n° 16

Connecteur de jonction CAN global n° 16

-

Posé dans tous les véhicules

J/C CAN Global n° 17

Connecteur de jonction CAN global n° 17

-

Posé dans tous les véhicules

ST.

Borne de jonction CAN n° 3

-

Posé dans tous les véhicules

Bus 2

HVB

Ensemble d'ECU de la batterie (ensemble de batterie d'alimentation EV)

Batterie HV

Posé dans tous les véhicules

SBW

Ensemble de changement de vitesse au plancher (ECU de commande de changement de vitesse)

Commande de boîte de vitesses

Posé dans tous les véhicules

Hybride:

ECU de commande EV

Commande de véhicule hybride

Posé dans tous les véhicules

F-MGC

Ensemble d'inverseur de commande de moteur électrique EV avant

Groupe convertisseur

Posé dans tous les véhicules

PLG

Ensemble de chargeur de véhicule électrique

Commande de plug-in

Posé dans tous les véhicules

R-MGC

Ensemble d'inverseur de commande de moteur électrique EV arrière

Groupe convertisseur arrière

Pour AWD

J/C CAN Global n° 6

Connecteur de jonction CAN global n° 6

-

Posé dans tous les véhicules

J/C CAN Global n° 4

Connecteur de jonction CAN global n° 4

-

Posé dans tous les véhicules

J/C CAN Global n° 5

Connecteur de jonction CAN global n° 5

-

Posé dans tous les véhicules

ST.

Borne de jonction CAN n° 5

-

Posé dans tous les véhicules

Bus 3

DCM

DCM (émetteur-récepteur télématique)

DCM

Posé dans tous les véhicules

EIM

Ensemble de rétroviseur intérieur

Rétroviseur numérique

Pour rétroviseur intérieur numérique

AV

Ensemble de récepteur de radio et d'affichage

Affichage et navigation (AVN)

Posé dans tous les véhicules

REMPLI(E)

Ensemble de combiné d'instruments

Combiné d'instruments

Posé dans tous les véhicules

J/C CAN Global n° 10

Connecteur de jonction CAN global n° 10

-

Posé dans tous les véhicules

Bus 4

SRS

Ensemble d'ECU d'airbag

Airbag

Posé dans tous les véhicules

BRK2

ECU de contrôle de dérapage n° 1 (ensemble de maître-cylindre de frein)

Servofrein

Posé dans tous les véhicules

BRK1

ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein)

Contrôle de dérapage (ABS/VSC/TRAC)

Posé dans tous les véhicules

STR

Capteur d'angle de braquage

Câble en spirale (capteur d'angle de braquage)

Posé dans tous les véhicules

EPS

Ensemble de mécanisme de direction assistée à crémaillère

Direction assistée (EPS)

Posé dans tous les véhicules

J/C CAN Global N° 8

Connecteur de jonction CAN global n° 8

-

Posé dans tous les véhicules

J/C CAN Global n° 7

Connecteur de jonction CAN global n° 7

-

Posé dans tous les véhicules

Bus 5

LITS

SOUS-ENSEMBLE DE PHARE ECU DROIT

Commande des phares (auxiliaire)

Posé dans tous les véhicules

A/C

Ensemble d'amplificateur de climatisation

Amplificateur de climatisation

Posé dans tous les véhicules

SMT

Ensemble d'ECU de certification (ensemble d'ECU de clé intelligente)

• Certification (Intelligente)
• Gestion de l'alimentation

Posé dans tous les véhicules

LITM

Sous-ensemble d'ECU de phare gauche

ECU de commande des phares

Posé dans tous les véhicules

BKD

ECU de porte de réseau multiplex

Porte de coffre

Avec porte de coffre électrique

MB

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

Carrosserie principale

Posé dans tous les véhicules

J/C CAN Global n° 2

Connecteur de jonction CAN global n° 2

-

Posé dans tous les véhicules

J/C CAN global n° 12

Connecteur de jonction CAN global n° 12

-

Posé dans tous les véhicules

J/C CAN Global n° 21

Connecteur de jonction CAN global n° 21

-

Avec porte de coffre électrique

J/C CAN Global n° 18

Connecteur de jonction CAN global n° 18

-

Posé dans tous les véhicules

J/C CAN global n° 11

Connecteur de jonction CAN global n° 11

-

Posé dans tous les véhicules

J/C CAN Global n° 1

Connecteur de jonction CAN global n° 1

-

Posé dans tous les véhicules

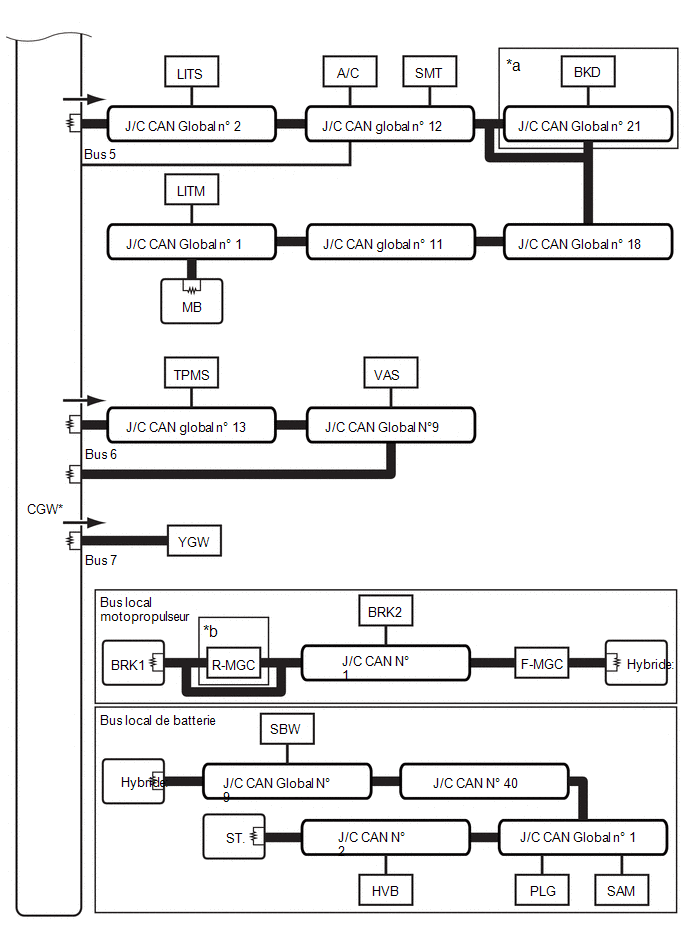

Bus 6

TPMS

Groupe ECU et récepteur de détection de pression des pneus

Pression des pneus

Posé dans tous les véhicules

VAS

Dispositif de commande de haut-parleur d'approche du véhicule

Système de notification de proximité de véhicule

Posé dans tous les véhicules

J/C CAN global n° 13

Connecteur de jonction CAN global n° 13

-

Posé dans tous les véhicules

J/C CAN Global N°9

Connecteur de jonction CAN global n° 9

-

Posé dans tous les véhicules

Bus 7

YGW

Connecteur en option (ECU de tampon de bus)

Portail d'accès aux accessoires

Posé dans tous les véhicules

Bus local motopropulseur

BRK1

ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein)

-

Posé dans tous les véhicules

BRK2

ECU de contrôle de dérapage n° 1 (ensemble de maître-cylindre de frein)

-

Posé dans tous les véhicules

R-MGC

Ensemble d'inverseur de commande de moteur électrique EV arrière

-

Pour AWD

Hybride:

ECU de commande EV

-

Posé dans tous les véhicules

F-MGC

Ensemble d'inverseur de commande de moteur électrique EV avant

-

Posé dans tous les véhicules

J/C CAN N° 1

Connecteur de jonction CAN n° 1

-

Posé dans tous les véhicules

Bus local de batterie

Hybride:

ECU de commande EV

-

Posé dans tous les véhicules

SBW

Ensemble de changement de vitesse au plancher (ECU de commande de changement de vitesse)

-

Posé dans tous les véhicules

SAM

Ensemble d'actionneur de commande de changement de vitesse

-

Posé dans tous les véhicules

PLG

Ensemble de chargeur de véhicule électrique

-

Posé dans tous les véhicules

HVB

Ensemble d'ECU de la batterie (ensemble de batterie d'alimentation EV)

-

Posé dans tous les véhicules

J/C CAN Global N°9

Connecteur de jonction CAN global n° 9

-

Posé dans tous les véhicules

J/C CAN N° 40

Connecteur de jonction CAN n° 40

-

Posé dans tous les véhicules

J/C CAN Global n° 1

Connecteur de jonction CAN global n° 1

-

Posé dans tous les véhicules

J/C CAN N° 2

Connecteur de jonction CAN n° 2

-

Posé dans tous les véhicules

ST.

BORNE DE JONCTION CAN N° 2

-

Posé dans tous les véhicules
