DESCRIPTION
Se reporter au DTC C050012.
Cliquer ici .gif)
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
DTC émis par |
Remarque |
|---|---|---|---|---|---|
|
C050023 |
Signal du capteur de vitesse de roue avant gauche bloquée en position basse |
L'une des conditions suivantes est détectée :
|
|
Frein/frein de stationnement électrique (EPB) |
Output ECU: ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) |
SCHEMA DE CABLAGE
Se reporter au DTC C050012.
Cliquer ici
PROCÉDURE
|
1. |
VERIFIER LA POSE DE CAPTEUR DE VITESSE AVANT GAUCHE |
|

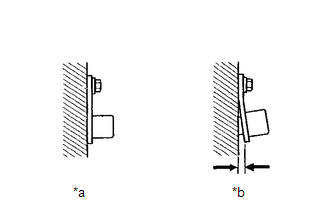

(a) Vérifier la pose de capteur de vitesse avant gauche. OK.: Il n'y a aucun jeu entre le capteur de vitesse avant gauche et le porte-fusée de direction avant gauche. |
|
| NON OK | .gif) |
REPOSER OU REMPLACER LE CAPTEUR DE VITESSE AVANT GAUCHE |
|
|
2. |
VERIFIER LE CAPTEUR DE VITESSE AVANT GAUCHE (RECHERCHER D'EVENTUELS CORPS ETRANGERS) |
(a) Déposer le capteur de vitesse avant gauche.
Cliquer ici
(b) Vérifier l'extrémité du capteur de vitesse avant gauche.
OK.:
L'extrémité de capteur de vitesse avant gauche ne présente pas de rayures, d'huile ni de corps étrangers.
REMARQUE:
| NON OK | |
NETTOYER OU REMPLACER LE CAPTEUR DE VITESSE AVANT GAUCHE |
|
|
3. |
RELEVER LA VALEUR A L'AIDE DU GTS (VITESSE DE LA ROUE AVANT GAUCHE) |
(a) Effectuer un essai sur route
(b) Vérifier la valeur de sortie de capteur de vitesse avant gauche.
Chassis / Brake/EPB / Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
FL Wheel Speed |
Valeur du capteur de vitesse de roue avant gauche |
Min.: 0,0 km/h (0 mi/h) Max.: 6553,5 km/h (4072 mi/h) |
Véhicule arrêté: 0,0 km/h (0 mi/h) |
En cas de conduite à vitesse constante: pas de grandes fluctuations |
Chassis / Brake/EPB / Data List
|
Affichage du tester |
|---|
|
FL Wheel Speed |
OK.:
La valeur de sortie varie en fonction de la vitesse du véhicule.
| OK. | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE VITESSE AVANT GAUCHE - ENSEMBLE D'ACTIONNEUR DE FREIN) |
(a) Mettre le contacteur d’allumage en position OFF.
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement des connecteurs.
OK.:
Le connecteur est correctement branché.
(c) Débrancher le connecteur A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).
(d) Débrancher le connecteur A9 de capteur de vitesse avant gauche.
(e) Vérifier qu'il n'y a pas de déformation et de corrosion sur le boîtier du connecteur et les bornes.
OK.:
Absence de déformation ou corrosion.
(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A9,A17) Cliquer sur Location & Routing(A9,A17) Cliquer sur Connector(A9) Cliquer sur Connector(A9) Cliquer sur Connector(A17) Cliquer sur Connector(A17)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A9-1 (FL+) - A17-22 (FL+) |
Toujours |
En dessous de 1 Ω |
|
A9-1 (FL+) ou A17-22 (FL+) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
A9-2 (FL-) - A17-21 (FL-) |
Toujours |
En dessous de 1 Ω |
|
A9-2 (FL-) ou A17-21 (FL-) - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
5. |
VERIFIER LE ROTOR DE CAPTEUR DE VITESSE AVANT GAUCHE (RECHERCHER D'EVENTUELS CORPS ETRANGERS) |
(a) Déposer le composant avec le rotor de capteur de vitesse avant gauche.
Cliquer ici
(b) Vérifier le rotor de capteur de vitesse avant gauche.
OK.:
Le rotor de capteur de vitesse avant gauche ne présente pas de rayures, d'huile ni de corps étrangers.
REMARQUE:
CONSEIL:
Le rotor capteur de vitesse avant gauche est intégré au sous-ensemble de moyeu d'essieu avant gauche.
Si le rotor de capteur de vitesse avant gauche doit être remplacé, le remplacer avec le sous-ensemble de moyeu d'essieu avant gauche.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
OK. |
A |
|
NG (le rotor de capteur de vitesse avant gauche est endommagé.) |
B |
|
NG (présence de corps étrangers sur le rotor de capteur de vitesse avant gauche.) |
C |
| A | |
REMPLACER LE CAPTEUR DE VITESSE AVANT GAUCHE |
| B | |
REMPLACER LE SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT GAUCHE |
| C | |
NETTOYER LE ROTOR DE CAPTEUR DE VITESSE AVANT GAUCHE |
