VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

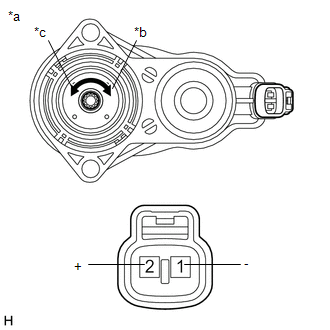

(a) Vérification du fonctionnement de l'ensemble d'actionneur de frein de stationnement
| (1) Appliquer la tension aux bornes de l'ensemble d'actionneur de frein de stationnement et s'assurer qu'il fonctionne conformément aux spécifications. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'actionneur de frein de stationnement. |
|

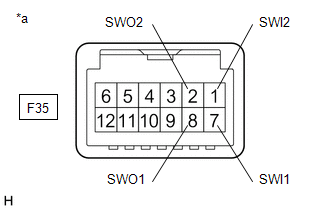

2. VERIFIER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F35) Cliquer sur Location & Routing(F35) Cliquer sur Connector(F35) Cliquer sur Connector(F35)
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de frein de stationnement électrique. |
|
