VERIFICATION DU FONCTIONNEMENT

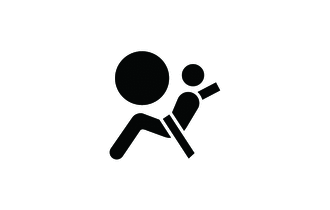

VERIFIER LE TEMOIN SRS

(a) Vérification primaire

(1) Mettre le contacteur d'allumage en position ON et s'assurer que le témoin SRS s'allume.

(2) Mettre le contacteur d’allumage en position OFF. Attendre au moins 2 secondes, puis mettre le contacteur d'allumage en position ON. Le témoin SRS s'allume pendant environ 6 secondes et le diagnostic du système d'airbag est effectué.

CONSEIL:

• Si le témoin SRS reste allumé pendant environ 6 secondes minimum après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un dysfonctionnement au niveau du système d'airbag SRS.
• Si le témoin SRS s'allume parfois pendant environ 6 secondes ou plus après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un court-circuit en B+, un court-circuit à la masse ou une coupure dans le circuit du témoin SRS.
• Si le témoin SRS s'allume après avoir mis le contacteur d'allumage en position OFF ou ACC, il se peut qu'il y ait un dysfonctionnement dans le circuit d'alimentation électrique ou l'ensemble de combiné d'instruments.
• Le témoin SRS s'éteint puis s'allume. Ce clignotement indique une chute de la tension d'alimentation électrique. Le témoin SRS s'éteint 6 à 10 secondes après que la tension d'alimentation électrique est revenue à un niveau normal.

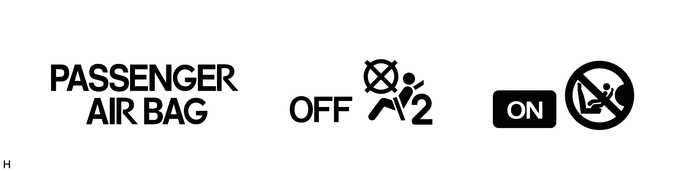

FONCTION DU TEMOIN INDICATEUR ON/OFF D'AIRBAG DU PASSAGER

(a) Vérification initiale

(1) Mettre le contacteur d'allumage en position ON.

(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes, puis s'éteint pendant environ 2 secondes.

(3) Environ 6 secondes après avoir mis le contacteur d'allumage en position ON, le témoin ON/OFF d'airbag du passager indique ON/OFF en fonction des conditions suivantes.

• *1: Le système considère qu'une personne présentant le poids moyen d'un adulte est un adulte. Si un adulte de plus petite est assis sur le siège du passager avant, le système risque de ne pas le reconnaître en tant qu'adulte selon son physique et sa posture.
• *2: Le système risque de ne pas reconnaître un enfant ou un système de retenue pour enfant en tant qu'enfant en fonction de certains facteurs comme le positionnement du système de retenue pour enfant ou encore le physique ou la posture de l'enfant.

CONSEIL:

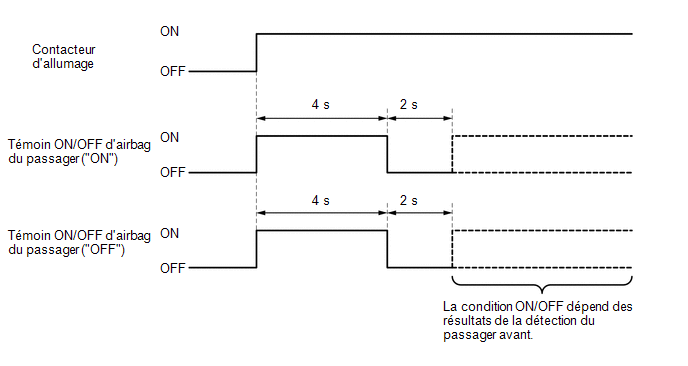

• Le témoin ON/OFF d'airbag du passager s'allume en se basant sur le tableau de synchronisation ci-dessous pour vérifier le circuit du témoin.
• Lorsque le système de classification d'occupant présente un dysfonctionnement, le témoin SRS et le témoin indicateur ON/OFF d'airbag du passager ("OFF") s'allument. Dans ce cas, vérifier en premier lieu les DTC du système d'airbag.
